Toosh Napisano 25 Lutego 2009 Napisano 25 Lutego 2009 Jaką średnię obudowy planujesz? Męczyłem rgb o okrągłe kolimatory do MC-E, ale coś się nie może za to zabrać. Będzie trzeba ściągnąć na własną rękę ;] Gotowe pojemniki na 4x18650 są na mtbr.
Rulez Napisano 25 Lutego 2009 Napisano 25 Lutego 2009 Wziąłem reflektor, ten : http://www.allegro.pl/item565235645_reflek...ee_mc_e_24.html
Toosh Napisano 25 Lutego 2009 Napisano 25 Lutego 2009 W sumie ten ref świeci całkiem równo. Przecież nie muszę jeździć na full , nadmiar światła nie zaszkodzi Z 50* refem będziesz musiał jeździć na wyższych mocach.
rzymo Napisano 26 Lutego 2009 Napisano 26 Lutego 2009 hehe zatracamy się w mocy , ale czy moc np 1000 lm jest potrzebna w rowerze , fajnie , jazda jak w dzie i niezły bajer , ale po co to jak aku. bedą ważyc sporo za dużo , a cała frajda z jazdy po ciemku znika wraz z nieprzeniknionym mrokiem Mi wystarcza ~250lm (2 diody, 2x CRS-D, 3 tryby, 2x18650 - 4h na max, 187g). Miałem mocniejszą lampkę, ale stwierdziłem że więcej światła daje frajdę tylko na samym początku - jak przyszło do zwykłego prawie codziennego użytkowania to i tak maxa właściwie nie używałem (~500lm), mała zgrabna lampka + nieduże aku są praktyczniejsze.
Rulez Napisano 27 Lutego 2009 Napisano 27 Lutego 2009 Jsk na razie wystarcza mi lampka którą wykonałem i opisałem wcześniej, ale czego się nie robi w celach poznawczych
Rulez Napisano 22 Kwietnia 2009 Napisano 22 Kwietnia 2009 Witam Jak się coś obiecuje, to wypada dotrzymać słowa. Wobec tego stworzyłem nową lampkę. Do budowy wykorzystałem : 1- Dioda LED Cree MC-E + MCPCB, ZIMNA 6500K, 430lm@350mA 2- Przetwornica uP LED 2,7A - UP270 3- REFLEKTOR BOOM CREE MC-E +/- 10 4- Zasilanie - 8 X ULTRAFIRE 18650 2400mAh/3,7V Li-Ion 5- Obudowa i środek do zamocowania przetwornicy, diody i reflektora wykonane z Alu. w zaprzyjaźnionym warsztacie wg mojego projektu . 6- Uchwyt - łoże wykonane w warsztacie, połączone z obejmą przerzutki Deore Pierścień redukcyjny w celu dopasowania do średnicy kierownicy , łoże z uchwytem połączon śrubkami i klejem termoprzewodzącym , pierścień Alu. W celu przekazywania części ciepła na kierownicę 7- Wyłącznik hermetyczny z lampy roboczej, gniazdo ze starej latarki . 8- 2 O-ringi mocujące lampkę do łoża Pojemnik na akumulatorki wykonałem z rurki PCV do wody ,rozciętej wzdłuż z wstawionym paskiem w celu zwiększenia średnicy (dopasowania do akumulatorków) , połączenie aku szeregowo-równoległe (na spodzie sprężynki połączone razem, wyprowadzone przewodem , góra jak widać płytka aluminiowa mocowana wkrętem połączona z przewodem). Uchwyt Lampka Porównanie lampek : Poprzednia konstrukcja wcześniej opisywana ok. 180 Lm. Nowa lampka na razie wystarczy .
toms Napisano 24 Kwietnia 2009 Napisano 24 Kwietnia 2009 Spoko latarnia Mam parę pytań: -jest szybka czy sam goły reflektor ? ...bo nic o niej nie znalazłem -jaka jest średnica zewnętrzna tego reflektora? -ta przetwornica to ma jakieś tryby, czy cały czas daje 2.4A w diodę ? -robiłeś testy "na sucho", żeby sprawdzić jak to się grzeje ? Oddawania ciepła na kierownicę to nie brałbym pod uwagę podczas jazdy w ogóle, za długa droga, za dużo połączeń bez wypełnienia (pasty). Nawet na postoju, przy bezwietrznej pogodzie, jak Ci się lampa zagrzeje, to kierownica weźmie na siebie nie więcej niż 7% mocy. Przy tak zgrabnej i prostej obudowie, to aż się prosi, żeby ją wziąć na tokarkę i zrobić trochę żeberek. Co do samego uchwytu na kierownicę, to gratuluję samozaparcia ... Ja poszedłem na łatwiznę i mam takie: http://kaidomain.com/ProductImages.aspx?ProductId=6267 http://kaidomain.com/ProductImages.aspx?ProductId=7083 Oba bardzo dobre.
Rulez Napisano 24 Kwietnia 2009 Napisano 24 Kwietnia 2009 szybka z poliwęglanu , wklejona w obudowę śr zwen. 35 mm , 3 tryby - 0,5 mocy , full , światło przerywane. próba - pomieszczenie zamknięte , po 1h lampka załączona na full , połozona na imadle zagrzała się do temp. ok 50 stopni (ręką można dotknąć , lecz dłużej przytrzymać się nie da) . Uznałem, że lepiej odprowadzić część ciepła niż wcale - dlatego uchwyt jest aluminiowy - pasta jest przewidziana. żadnych żeberek nie przewiduję
dawidd Napisano 25 Kwietnia 2009 Napisano 25 Kwietnia 2009 A jaki jest koszt budowy? Oczywiście nie musisz się tym chwalić Na jesień/zimę zrobiłbym coś takiego, ale wydaje mi się, że aż taka latarnia byłaby zbędna
Rulez Napisano 25 Kwietnia 2009 Napisano 25 Kwietnia 2009 Reflektor 12 zł dioda 84 zł przetwornica 57 zł Aku 8x24,9 = 199,2 zł razem 352,2 zł + wysyłka + wykonanie obudowy(bez kosztów) Przy 4 aku wyjdzie o 100 zł taniej
dawidd Napisano 26 Kwietnia 2009 Napisano 26 Kwietnia 2009 Aha, dzięki. To nie jest aż tak źle Na zimę jak wyliczyłem, to wyszło mi 900zł xD Myślę, że gdybym zastosował 4aku i poszukał tańszych materiałów, to w 200zł dałbym radę się wyrobić. Pozdrawiam.
MrKolos Napisano 28 Kwietnia 2009 Napisano 28 Kwietnia 2009 hm... mysle o czyms jeszcze tanszym w tym momencie uzywam swiatla 12 lux
Santoryn Napisano 8 Maja 2009 Napisano 8 Maja 2009 Witam Pytanie do tych wszystkich którzy znają się choć odrobinę na LEDach i soczewkach ; mam obecnie dwie soczewki kwadratowe - Ledil CRS-M +/- 14' i CRS-O +/- 6 x +/- 24 . Nie bardzo chce mi się bawić w kombinowanie profilu i robienie całej obudowy , zastanawiam się czy nie lepiej dokupić dwie soczewki okrągłe LEDIMa i wtedy popatrzeć za jakąś aluminiową pseudo-luxeonową lampa i do niej dopasować. Pytanie czy okrągłe będą przynajmniej tak samo dobre jak te co mam i ewentaulnie jakie kąty polecacie. Dodam że mam dwie diody CREE XR-E bin R2. Wcześniej już robiłem takie światełka na dwóch okrągłych lampkach pseudo-lukseona tzn. - wywaliłem wszystko co było w środku , wrzuciłem soczewkę z diodą Edisona , dorobiłem radiatorek z pręta aluminiowego i zamocowałem na uchwytach elektrycznych do rurek na mostku kierownicy. Podejrzewam że te co teraz mam będą sporo lepsze niż Edisonki tylko nie wiem czy się kopać w zabawę z profilami. Doradźcie coś
toms Napisano 9 Maja 2009 Napisano 9 Maja 2009 Z owalnej optyki to ja bym wziął wersję medium +-13 stopni do oświetlenia pobocza i +-4 żeby widzieć co jest w dalszej odległości. Ale niektórzy pewnie preferowaliby zamiast +-13, użycie +-3/20 stopni. A driver jaki chcesz użyć do tych R2 ? Ja się zabawiłem w zabawę profilami, fakt że pochłonęło to masę roboty i przeróbek, bo robiłem to pierwszy raz, ale nie żałuję. Lampki wyglądają i działają bardzo fajnie. Jak masz czas i sprzęt to kombinuj sam
Santoryn Napisano 9 Maja 2009 Napisano 9 Maja 2009 Driwerek kupiłem u Edima na Allegro , model R105 , zasilanie mam jeden aku żelkowy 12V i 7 Ah. Mam zamiar poptraktować je podobnie jak obecne prądem około 800 mAh. No z tego co sprawdzałem pod te diody nie ma optyki okrągłej tylko kwadraciki więc zostaje jedynie zabawa z profilami Dziś się pobawiłem i zamontowałem obie diody z soczewkami na radiatorze z procka AMD ale ciut to prowizorycznie wygląda;) No nic , popróbuję z profilkami i tymi soczewkami które mam , jeśli się nie sprawdzą to je wywalę i zamówię nowe o innych kątach:) Może na dniach wrzucę ze 2 fotki moich obecnych Edisonków;)
toms Napisano 10 Maja 2009 Napisano 10 Maja 2009 Pod te diody jest optyka okrągła. Przecież masz diody XR-E (tak przypuszczam). Chociażby taka soczewka jak poniżej jest właśnie do diod XR-E: http://allegro.pl/item626300350_soczewka_r...ee_xr_xr_e.html Aku żelowy o takich parametrach to trochę cegła... Ale jak Ci masa nie przeszkadza, to świecenia będziesz miał naprawdę sporo 2x R2 @ 800mA, też całkiem nieźle oświetli drogę.

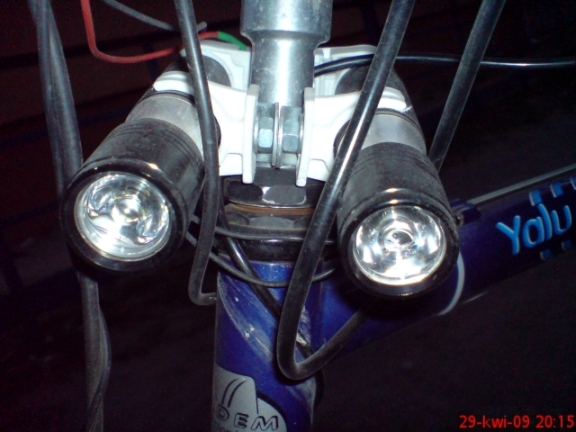

Santoryn Napisano 11 Maja 2009 Napisano 11 Maja 2009 No w sumie nie ma co , aku ma sporą wagę ale z kolei ja też nie zaliczam się do sucharów;) A co do soczewki to chyba jednak pokombinuję z kątownikiem , kupiłem metr kątownika alu i silikon , parę śrubeczek też się znajdzie , wiertarka , szlifierka , pilniczek i będę modził Te co podałeś link są okrągłe ale mało kątów jest a tym bardziej na rower. Jak mi coś nie wyjdzie to rzucę bracholowi i niech się on martwi a ja sobie kupię MC-E i do tego reflektora i wtedy będę się mordował A tak wygląda moje obecne oświetlenie na Edisonach : Jak się wstawia obrazki od razu widoczne?

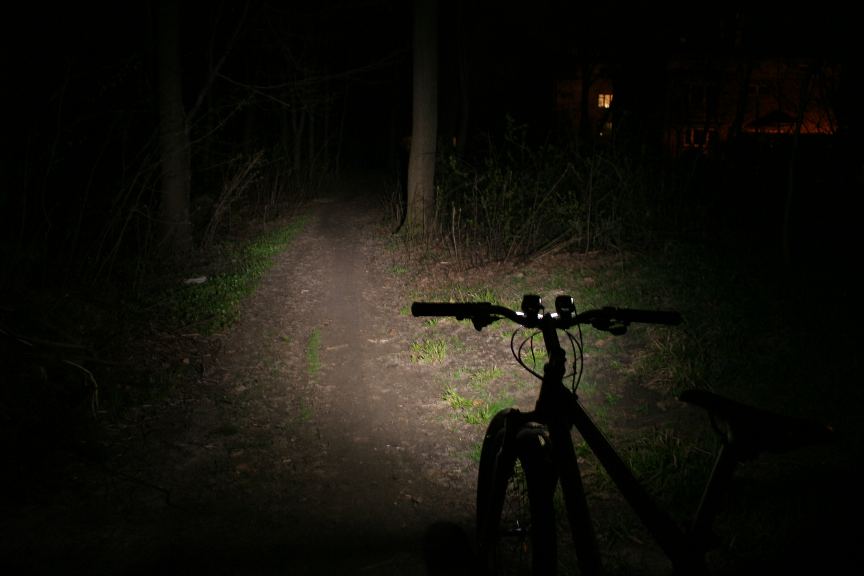

toms Napisano 12 Maja 2009 Napisano 12 Maja 2009 Fakt okrągłe nie są najlepsze, jeśli chodzi o kąty świecenia. Zresztą okrągły korpus jest też trochę mniej praktyczny jeśli chodzi o wpychanie gratów do środka Pokaż jak świecą te edisony ...bo 2xCree Q2 @700mA, to mnie więcej tak:
Jason Napisano 16 Maja 2009 Autor Napisano 16 Maja 2009 Witam po przerwie . taki nowy stary pomysł A ja tam kontynuuje pierwotny pomysł , dużo myślałem ale wyszło mi że im więcej kabli wtyczek tym gorzej więc zostaje jedna obudowa z trzema diodami , teraz ograniczam ilość części do minimum . obudowa już jest wymaga tylko dopracowania , a mocowanie na razie w fazie produkcji ,wytrasowane i troszkę rozwiercone teraz będzie najgorsze - wyciąć i gwintować Obudowa z trzech rurek alu zespawanych i frezowanych tak żeby z grubsza przypominały jedną całość , teraz tylko wypolerować i malować proszkowo na czarno Dekielki tylni wyfrezowany w środku a pod diodę pełny grubość 8 mm Będzie świecić 3 -ma R2 tylko prąd mniejszy tak 700 , pakiet ten sam 4 aku. li-ion 18650 ( pojemnik robię z włókna szklanego ale na razie w fazie projektu ) O wodo odporność tradycyjnie zadba silikon i oringi na tylnych deklach , powinno być dużo lepiej/łatwiej niż u poprzedniczki .
Jason Napisano 31 Maja 2009 Autor Napisano 31 Maja 2009 Jak nie ma co robić w deszczowy sobotni wieczór Mała zgrabna wyprawowa lampka szybki montaż , Cree R2 + up 100 + 2X 18650 , koszt przeliczyłem na ok 250 zł Jak będzie potrzeba np na tygodniowy wyjazd to można większy zasobnik podpiąć np 4 aku i tyle , wodo odporność powinna być absolutna
Toosh Napisano 27 Marca 2010 Napisano 27 Marca 2010 pakiet ten sam 4 aku. li-ion 18650 ( pojemnik robię z włókna szklanego ale na razie w fazie projektu ) Taki kształt jest chyba najlepszy, płaskie się nie sprawdzają. http://picasaweb.google.pl/mar.dusz/18650Holder#
