[v-brake] nietypowa budowa

[chudzinki]

https://pl.aliexpress.com/item/1005004841851854.html

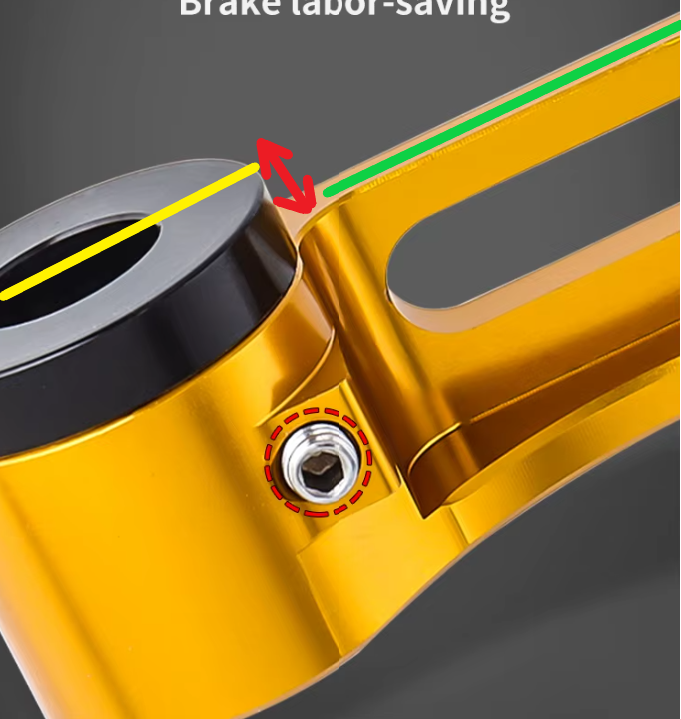

W standardowych ramionach (Shimano, Tektro i wiele innych) nie ma tego cofnięcia zaznaczonego przeze mnie na obrazku. Jest odwrotnie - ramię "wychodzi" poza obrys tulejki.

Znacie jakieś ramiona, poza tym co znalazłem, żeby tak to wyglądało albo żeby było jeszcze bardziej "cofnięte"?

[Punkxtr]

Jeśli chodzi Ci o tę czarną tulejkę, to Shimano miało tego typu hamulce. Np. Alivio BR-MC18 i Acera BR-M330.

[chudzinki]

Nie, nie.

@Punkxtr, chodzi o to żeby linia ramienia (zielona kreska) była cofnięta w stosunku do linii tulejki (żółta linia).



[Garlock]

Chodzi o to, że fasolka do przykręcenia klocka jest bliżej widelca (odsadzona) ?

Majfriendy robią dźwignię z obrabianego maszynowo aluminium i żeby zrobić tak jak ten srebrny musieliby wziąć grubszy kawałek aluminium i go sfrezować. Wyszło by drożej. Ten srebrny jest odlewany, więc nie ma z tym problemu.

Z punktu widzenia pracy szczęki chyba (nie testowałem) nie ma większego znaczenia. Klocek będzie dotykał obręczy o te kilka milimetrów bardziej z przodu. Oś rowka do mocowania klocka biegnie nie przez plastikową tulejkę ze sprężyną a przez aluminiową część dźwigni z otworem do nasunięcia na piwot. To raczej nie powinno mieć większego wpływu na działanie hamulca. Oczywiście pod warunkiem , że grubość czarnego krążka + złotej dźwigni nie jest większa niż "czarne+srebrne" czyli długość piwota.

[chudzinki]

Cytat

fasolka do przykręcenia klocka jest bliżej widelca

Dokładnie!

Cytat

Z punktu widzenia pracy szczęki chyba (nie testowałem) nie ma większego znaczenia

Pewnie nie, ale tu chodzi o coś innego i nie wiem czy się podejmować roboty 🙂.

Normalnie piwot jest przykręcony do widelca na takim, jakby to nazwać, uwypukleniu. A ja potrzebowałbym żeby był na płaskiej płaszczyźnie i wtedy nie przykręci się normalnych ramion...

[Garlock]

Nie wiem, czy dobrze rozumiem, Normalnie piwot jest wkręcany na taki (lub podobny) nadlew, lub w stalowych ramach w przylutowane gniazdo piwota:

A ty chciałbyś go wkręcić w widelec bez tego nadlewu, czyli w widelcu osadzona by była jakaś gwintowania tulejka nie wystająca ponad widelec? I w tę tuleję wkręcisz piwot?

Albo w wersji piwota bez kołnierzyka:

Edytowane Środa o 11:17 przez Garlock

[chudzinki]

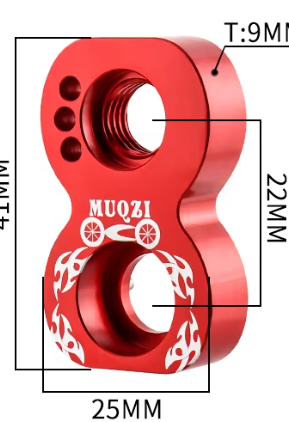

@Garlock, dokładnie piwot byłby przykręcony do

tylko odwrotnie niż to zostało przewidziane do zastosowania...

To jest do konwersji np. z koła 26 na 28 cali i kiedyś tak zakładałem, a teraz potrzebowałbym z 28 na 26. Przy takim układzie piwot byłby na dole i normalnych ramion nie da się założyć, bo jest to w jednej powierzchni 🙂.



[Garlock]

A ta śruba mocująca adapter po dokręceniu jest na równo z powierzchnią adaptera czy wystaje ponad nią?

[chudzinki]

Całkowicie schowana.

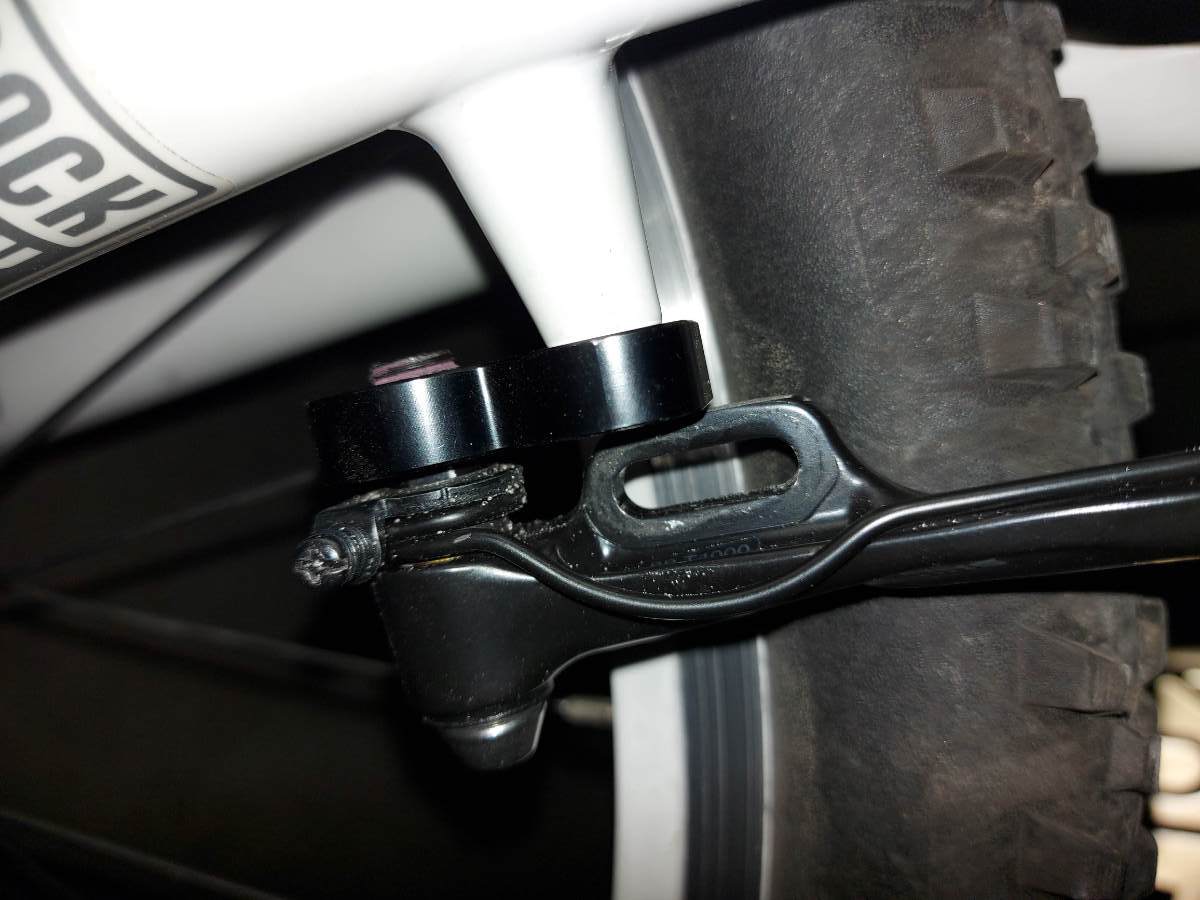

Przy zastosowanie jak na tym zdjęciu problemu z ramionami oczywiście nie ma, ale jak się odwróci to jest.

Edytowane Środa o 12:26 przez chudzinki

[Garlock]

No to wiele nie brakuje. Te chińczyki pewnie dałyby radę. Tak sądząc po zdjęciach to może jakieś Shimano by się dopasowało np. Alivio BR-T4000 (sądząc po zdjęciu) są na styk

ale trzeba by było po sklepach biegać i sprawdzać jakąś linijką. Jak nie, to zostaje rzeźba i piłowanie.

[chudzinki]

Kurde, mam kilka hamulców i te Alivio też, ale nie pamiętam czy na nie patrzyłem... 🙂.
