[piasta] Wymiana łożysk

[PawelW84]

Cześć

Muszę wymienić łożyska w tylnej pieście  Woom 4. Niestety nie znalazłem na niej żadnych oznaczeń z nazwą producenta poza Woom Hub Core 100x15mm.

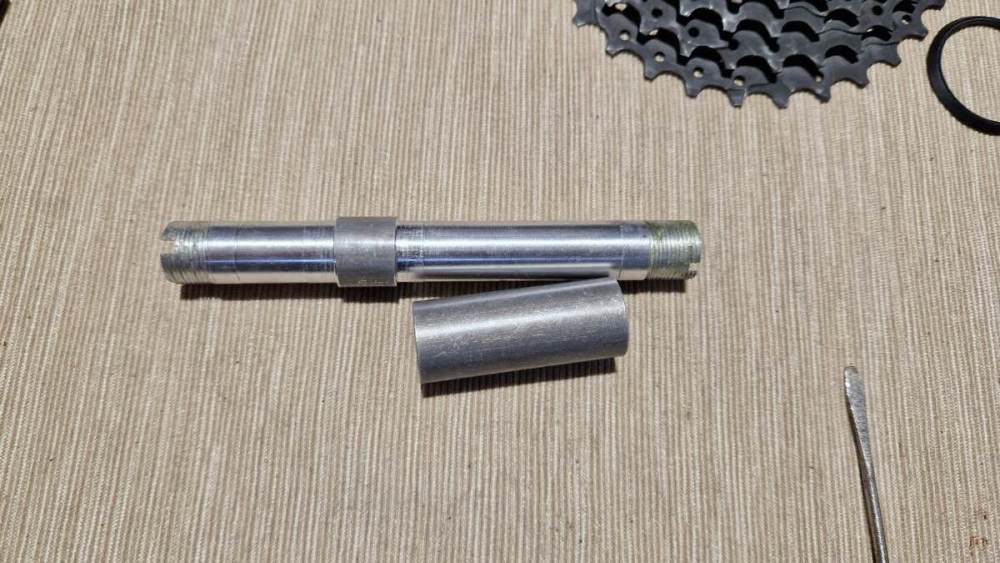

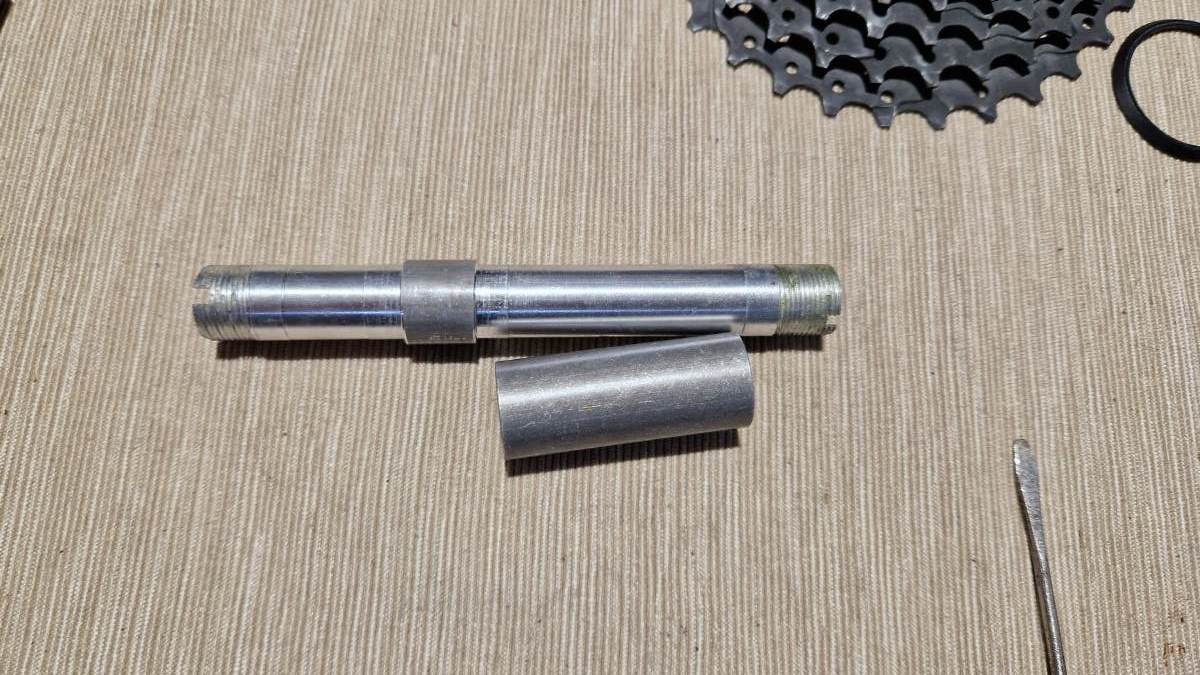

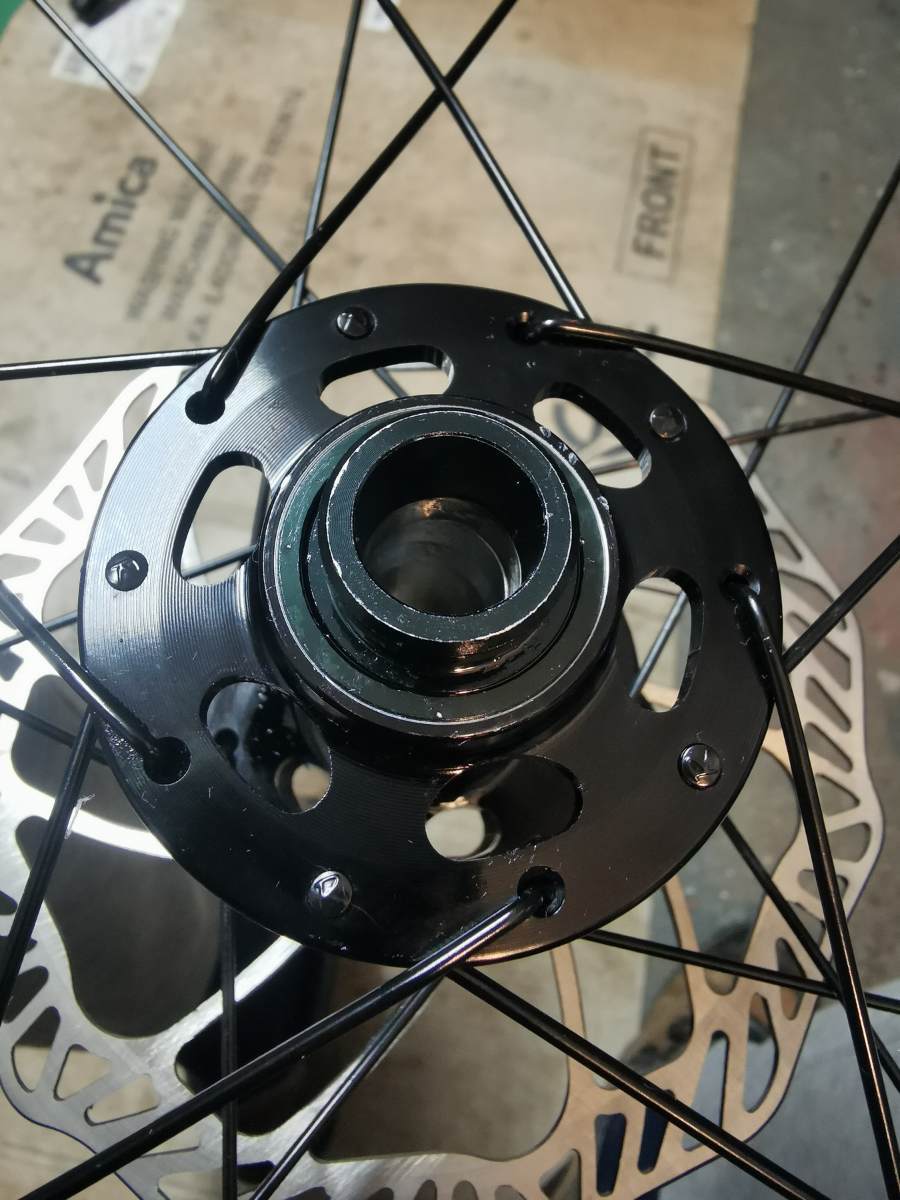

Może ktoś podpowie jak się do nich dobrać nie uszkadzając niczego. Piasta ma po obu stronach gwintowaną ośkę, która wchodzi od strony bębenka w łożyska.

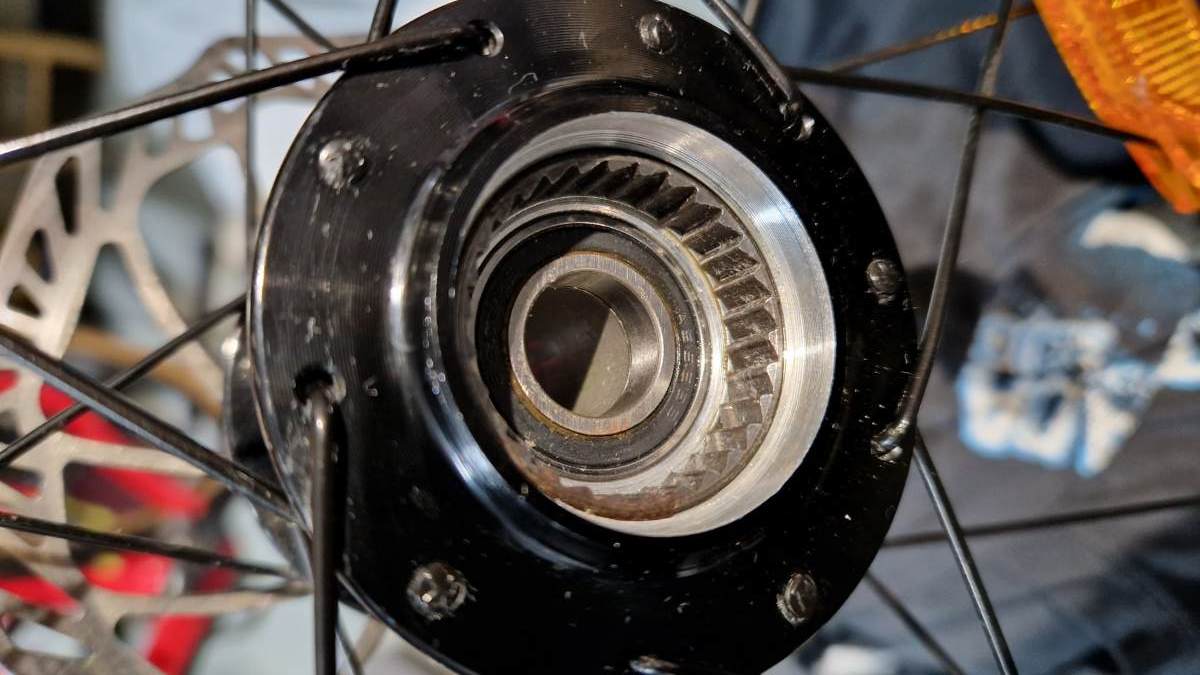

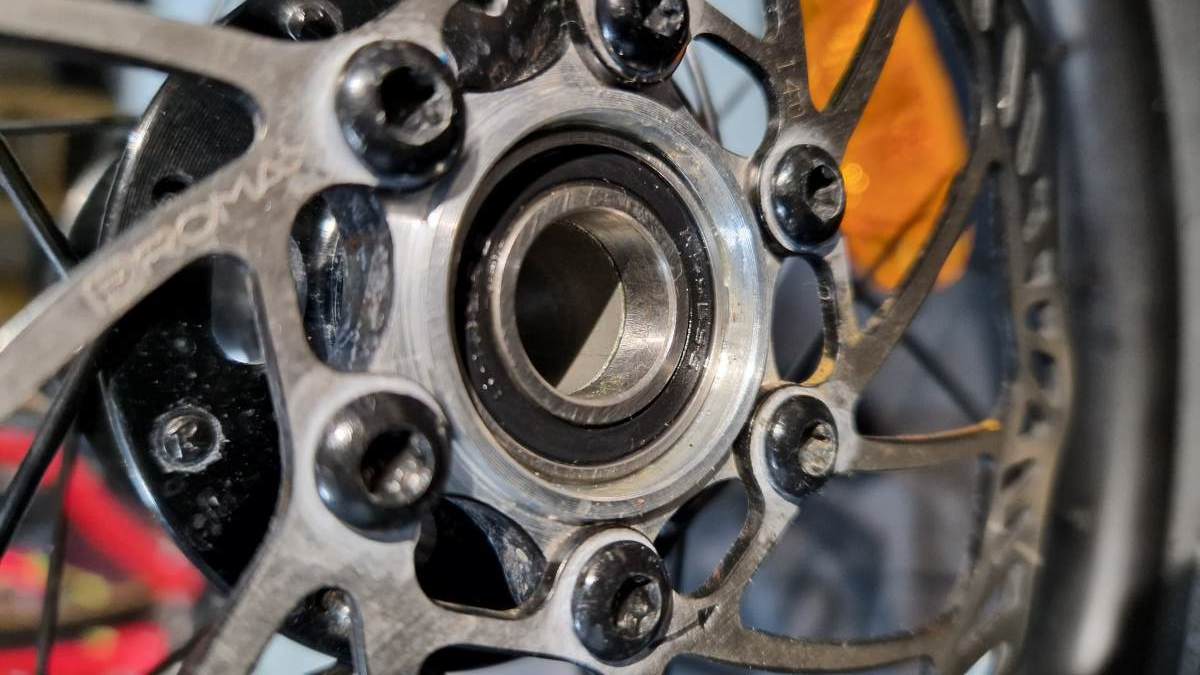

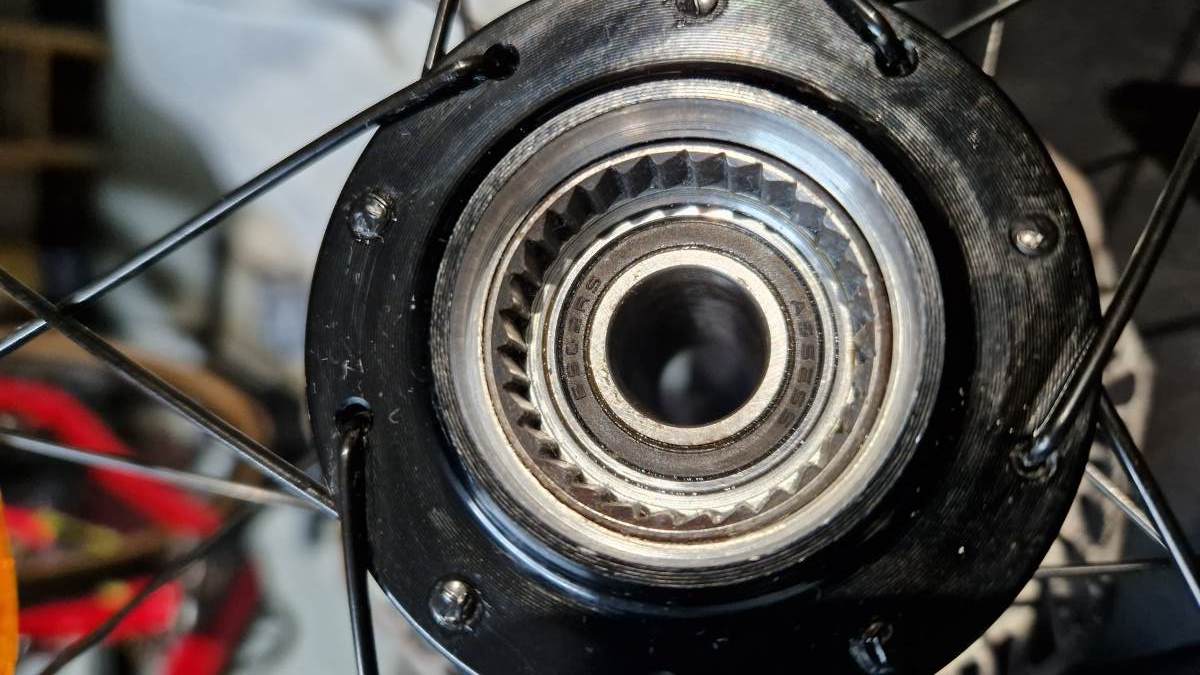

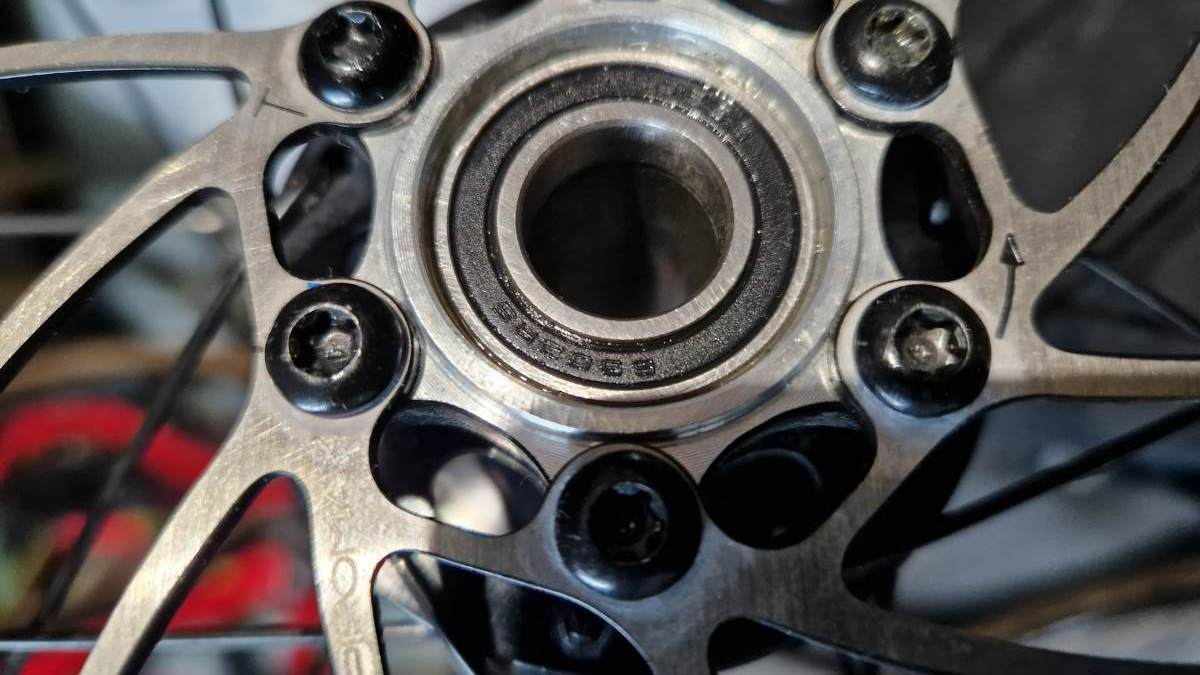

Po jej wybiciu widać łożyska Assess 6902RS między którymi znajduje się tulejka przylegająca do ich wewnętrznych bieżni

Jak to bezinwazyjnie rozebrać ??

Mi już co prawda udało się je wyciągnąć ale wierze, że są prostsze sposoby.

Ja od strony bębenka oparłem tulejkę na zewnętrznym pierścieniu piasty a od tarczy na wewnętrznej bieżni łożyska. Miałem nadzieję, że uda mi się w ten sposób wypchnąć wewnętrzna bieżnie łożyska do środka (od strony tarczy) która, następnie poprzez rurkę wewnątrz piasty wypchnie mi łożysko od bębenka.

Skończyło się tak, że wewnętrzna bieżnia łożyska od strony tarczy pękła, dzięki czemu udało się ją wyjąć łącznie z kulkami i tą wewnętrzną tulejką.

Dzięki temu  udało si wypchnąć łożysko od strony bębenka stosując śrubę i podkładki od strony wewnętrznej oraz tulejkę opartą na zewnętrznym korpusie piasty. Natomiast zewnętrzną bieżnię łożyska od strony tarczy wyciągnąłem stosując pierścień segera z podkładkami od wewnątrz piasty i tulejkę opartą na śrubach tarczy.

Wydaje mi się jednak że ten zabieg nie może być tak skomplikowany i jest na to prostsze rozwiązanie.

Jakie łożyska kupić ?

Czy wkładać tam z powrotem tą metalową tulejkę między łożyska ?? Do czego ona jest potrzebna ?

Edytowane 28 Grudnia 2023 przez PawelW84

[TheJW]

Z tą tulejką pomiędzy łożyskami najlepiej zrobić to, co gość na tym filmie od 1:50

Potem dużym śrubokrętem lub kawałkiem pręta wybić łożysko opierając końcówkę narzędzia o jego wewnętrzną bieżnię. Jak wyjdzie jedno, to z drugim będzie już łatwo.
Łożyska z tego co widzę są standardowe 6902RS, więc masz ich do wyboru do koloru od takich po 15 zł za 10 szt. do takich po 200 zł za sztukę. Weź jakieś sprawdzone - EZO, SKF, FAG, NSK...

[PawelW84]

Dzięki.

Myślałem nad takim wybiciem ale to amelinium jest tak miękkie że obawiałem się uszkodzenia tej wewnętrznej tulejki, dlatego wolałem używać praski zamiast walenia śrubokrętem. Zakładałem jednak że ta wewnętrzna bieżnia łożyska wyskoczy łatwiej

Następnym razem spróbuję podejść tam pobijakiem, nie powinien poharatać tej tulejki tak jak śrubokręt.

Mam jeszcze pytanie odnośnie tej gwintowanej ośki. Czy te end capy mam dokręcić do oporu, nie ścisnął mi łożysk ?? Zasadniczo ta tulejka wewnątrz powinna przed tym zabezpieczać.







[TheJW]

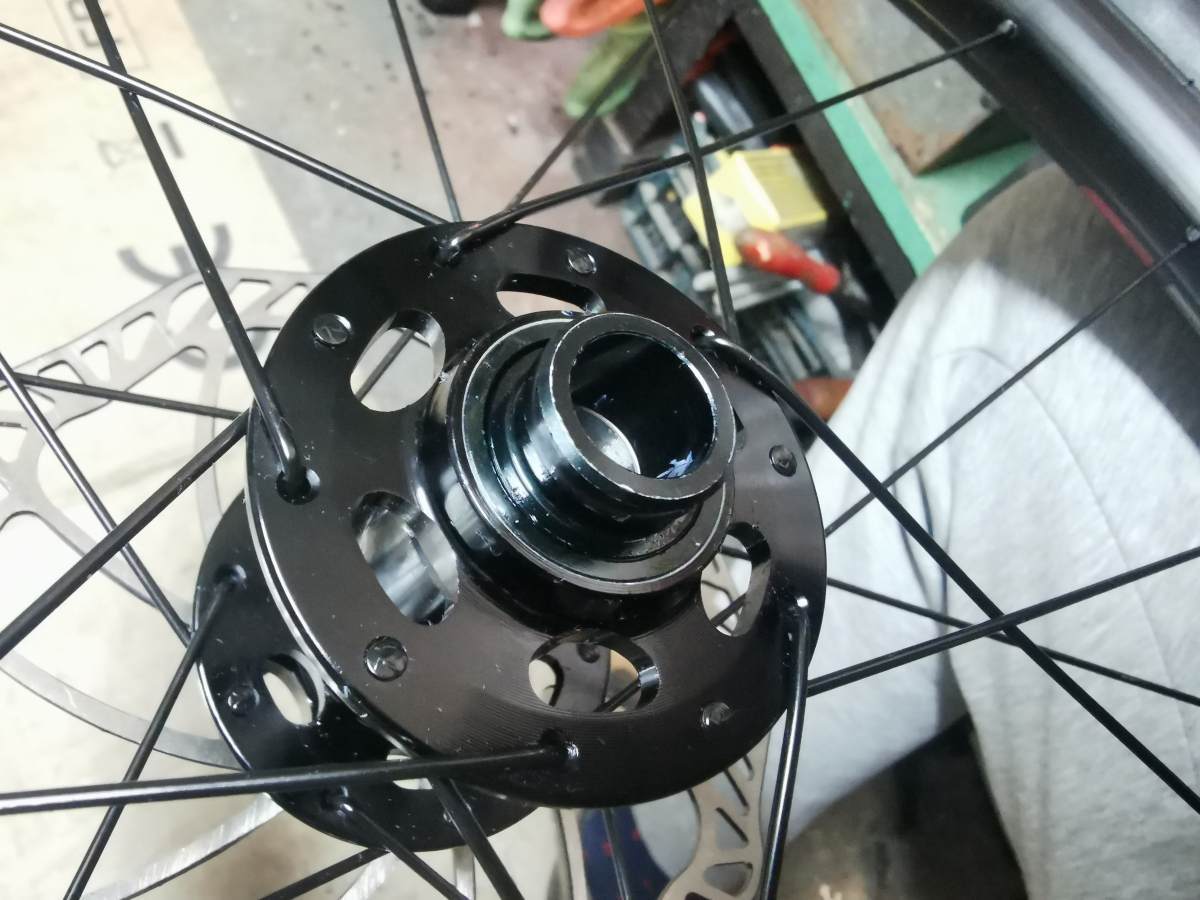

End capy powinny być tak zrobione, żeby zapierały się o bieżnię łożyska, więc dokręcasz je ile się da, oczywiście bez siłowania się z nimi. Ale nie widzę ich na zdjęciach więc nie wiem, jakie są w przypadku tych piast.

[PawelW84]

Wczoraj zabrałem się jeszcze za wymianę łożysk w przednim kole.

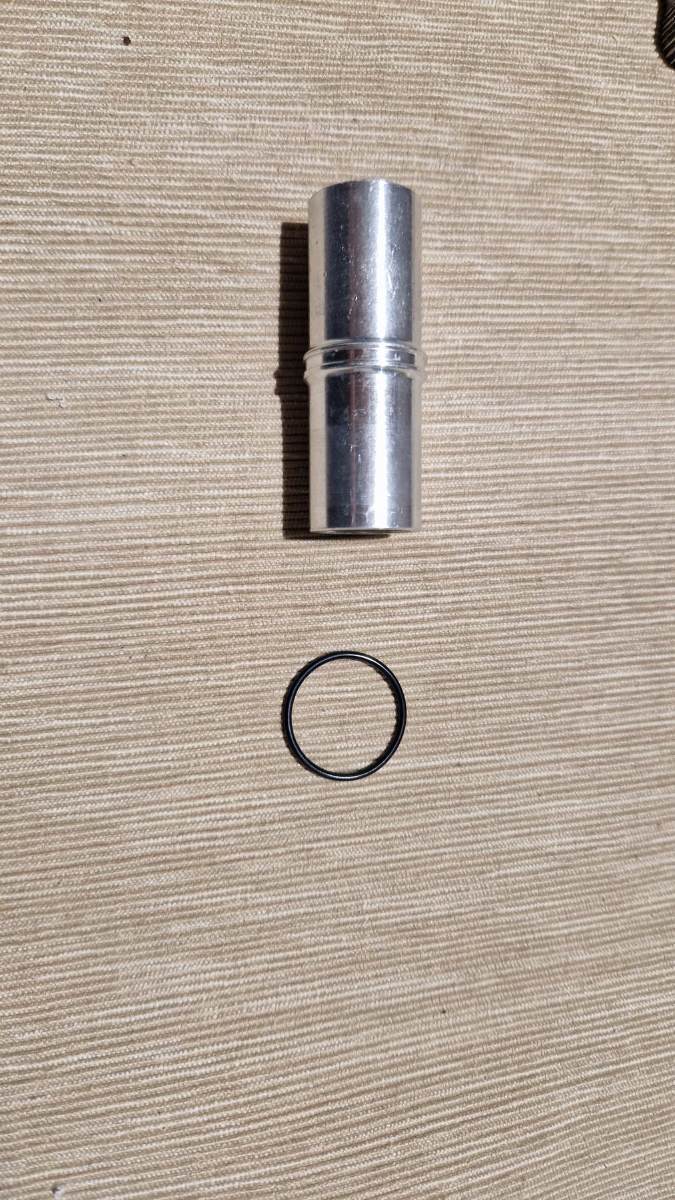

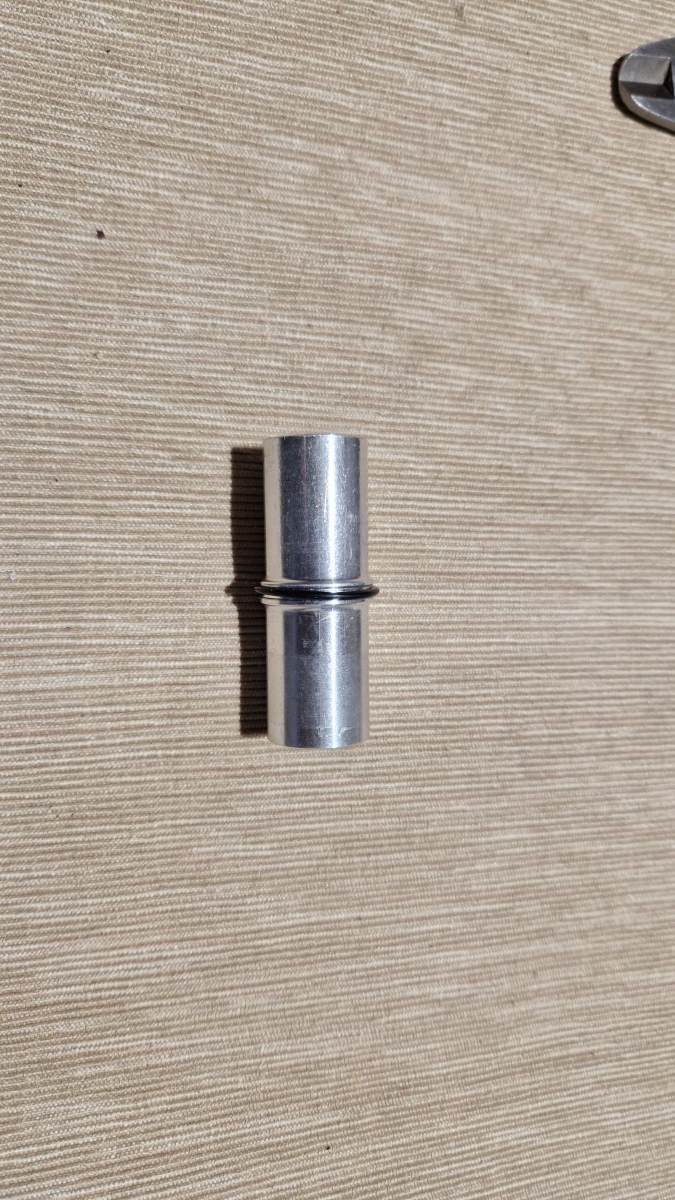

Po ich wybiciu wypadła mi ze środka tulejka i jakiś oring. Czy ktoś się orientuje gdzie on powinien być ?? Jedyne sensowne miejsce to w tym frezie na tulejce ale jaką funkcję on ma tam spełniać ??

[TheJW]

Być może coś "uszczelniać". Albo zapobiegać telepaniu się tulejki.

[PawelW84]

Zagadka za zagadką
