[stery] plastikowa podkładka w sterach zgubiona

[tomstar]

Witam. Posiadam starą szose Treka Alpha one.one z 2011 roku. Podczas czyszczenia sterów zgubiłem jedną plastikową podkładkę. Nie mogę takiej znaleźć. Te stery są dość specyficzne i nic nowego nie mogę dopasować. Nie chcę wymieniać sterów, bo rama jest świeżo po malowaniu i nie chcę uszkodzić lakieru wymieniając miski. Czy ktoś z Was ma taka podkładkę? Uratowalibyście mi życie.

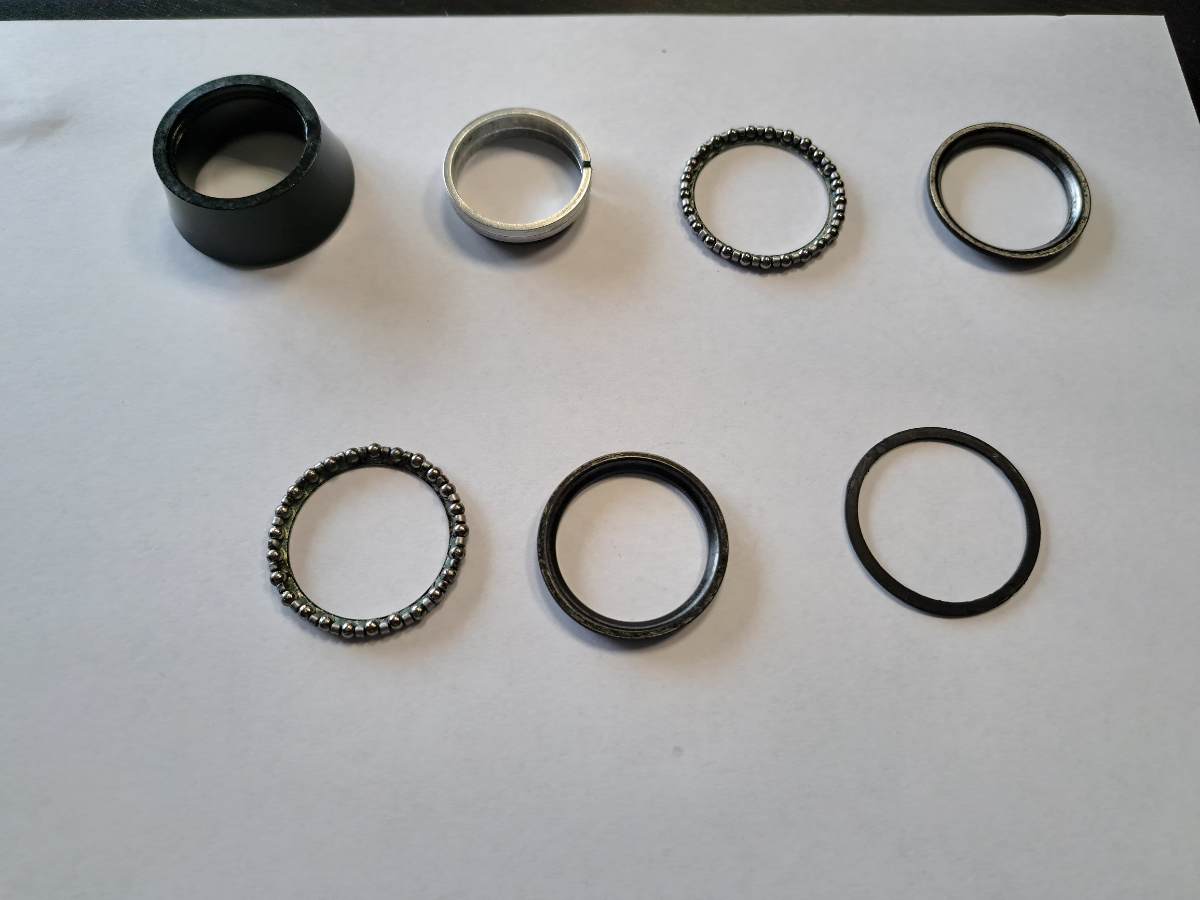

To ta na zdjęciu w dolnym rzędzie po prawej. Jej wymiar to:

średnica zewnętrzna 39mm

średnica wewnętrzna otworu 34mm

grubość 1mm

Drugie pytanie czy jest ona niezbędna. Wkłada się ją na koniec, wskakuje w drobną szczelinę w główce ramy i ona jakby utrzymuje całe stery na miejscu. Ale jak skręcę widelec i mostek to stery i tak ładnie się ściskają. Nie zauważyłem luzu. Czy coś złego się stanie jak jej nie będzie?



[Gość]

Mi to wygląda na uszczelkę lub jakiś dystans. Po coś ona tam była.

Jak skręcisz bez tego elementu, to pokrywa nie szoruje Ci po misce?

[tomstar]

To było u góry i u dołu, zamykało stery, tak jakby trzymało żeby nie wyleciały po ściągnięciu widelca. Ta podkładka wchodzi w rowek w ramie, tak wklikuje się na miejsce. Nie zalozyłem jej na górze i nie zauwazyłem luzów. Ale wolałbym żeby tam była, skoro ktoś ja tam zamontował.

[TheJW]

To dodatkowe uszczelnienie, coś na zasadzie uszczelki w łożyskach maszynowych, spotkałem się z tym parę razy na serwisie. Możesz bez tego jeździć, ale będziesz musiał częściej zaglądać do łożyska.

edit:
Zaraz, zaraz... Dopiero po chwili dokładniej przyjrzałem się zdjęciu. Czy to przypadkiem nie są rozebrane łożyska? Wygląda tak, jakbyś przy demontażu wyciągał je po kawałku, a nie w całości i brakuje tutaj bieżni o większych średnicach. Nie zostały w ramie...?

Edytowane 10 Lutego 2023 przez TheJW

[tomstar]

To wszystko było niezależnie od siebie, osobno wkładane do miski. Najpierw szły kulki, potem ten mały, metalowy stożek, który prowadzi kulki i na koniec właśnie tak podkładka, która wszystko trzyma. Od góry i od dołu tak samo. Od góry dodatkowo jeszcze ten srebrny pierścień szedł na koniec i stożek pod mostek. To wszystko nic więcej nie ma. Tutaj kulki sa na odwrót, nie wkłada ich się kulkami do ramy tylko na zewnatrz i na nie te małe stożki, tak jakby kulki to nich chodziły. Dziwne to rozwiązanie i żałuję, że nie wymieniłem całych sterów przed malowanie.

Edytowane 10 Lutego 2023 przez tomstar

[TheJW]

Ok, w specyfikacji napisali tak: "Częściowo maszynowe, zintegrowane łożyska 1-1/8""
Czyli to taki miks sterów klasycznych z łożyskiem maszynowym, gdzie w ramie jest zintegrowana bieżnia, w którą wkłada się koszyk z kulkami, potem drugą bieżnię i zamyka  plastikowo-metalowych uszczelnieniem.
Tak jak pisałem, możesz bez tego jeździć, ale bardzo szybko zasyfi lub wypłucze się smar w łożysku. Na Twoim miejscu po prostu dopasowałbym to uszczelnienie z jakiegoś starego łożyska 1 1/8" i tyle. Jak nie masz, to zapytaj w lokalnym sklepie, pewnie będą mieć coś w złomie.

[tomstar]

Ok, coś wymyślę. W sklepie nie mieli. Może wytnę taką samą ze starej karty płatniczej? Twardość i grubość jest taka sama, bardzo podobny materiał.

A może ta podkładka być metalowa czy musi być plastikowa?

[RabbitHood]

Też jak kolega napisał - uważam, że to zwykła uszczelka "kurzowa". Ja bym coś tam dodrutował z "gumy i plastiku".
"Plastik" po prostu jest bardziej "plastyczny" i lepiej uszczelnia.

[tomstar]

Ok, dzięki. Ale jakby ktos takie cos znalazł u siebie to z przyjemnościa przygarnę

[TheJW]

Zaraz będę szedł babrać się z przerzutką, to zerknę do pudełka pod tytułem "Przydasie", jakieś stare łożyska sterów tam były.

[tomstar]

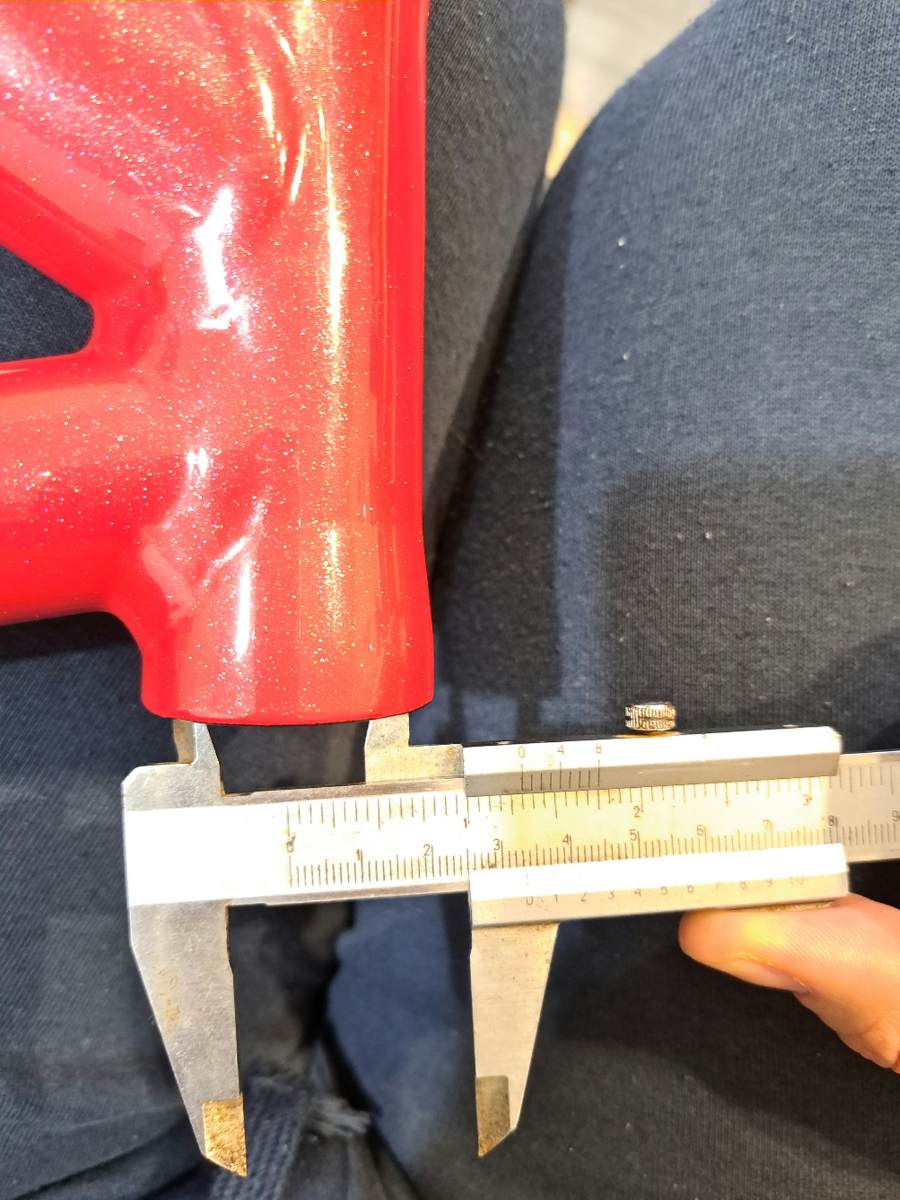

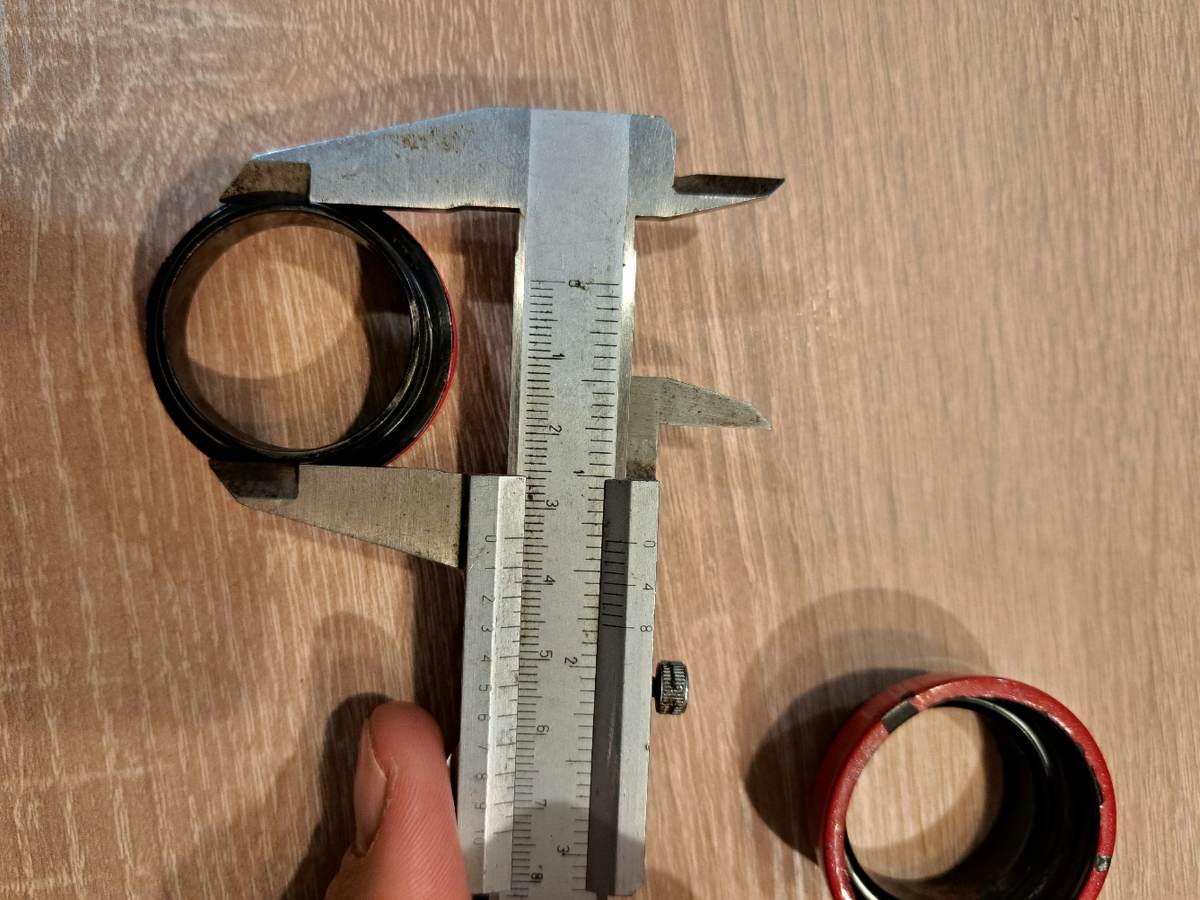

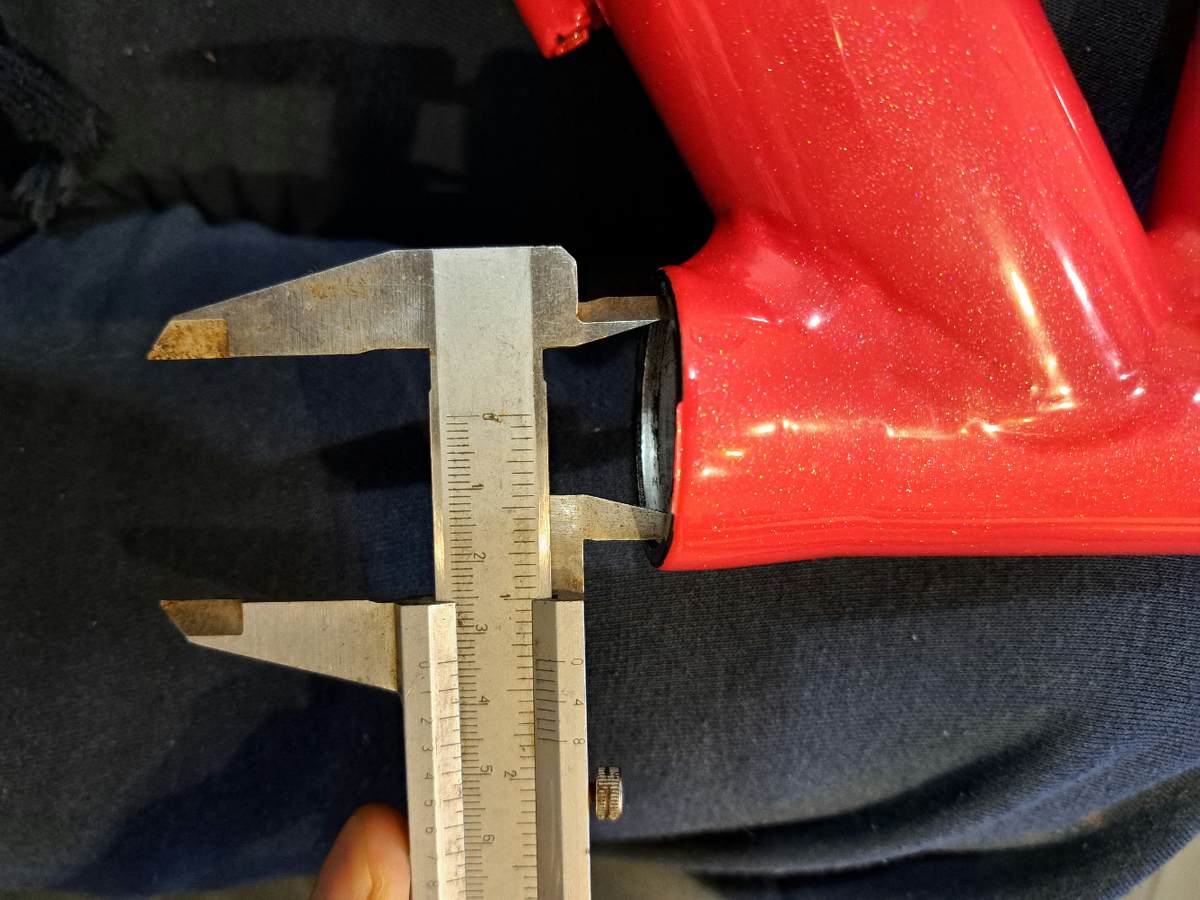

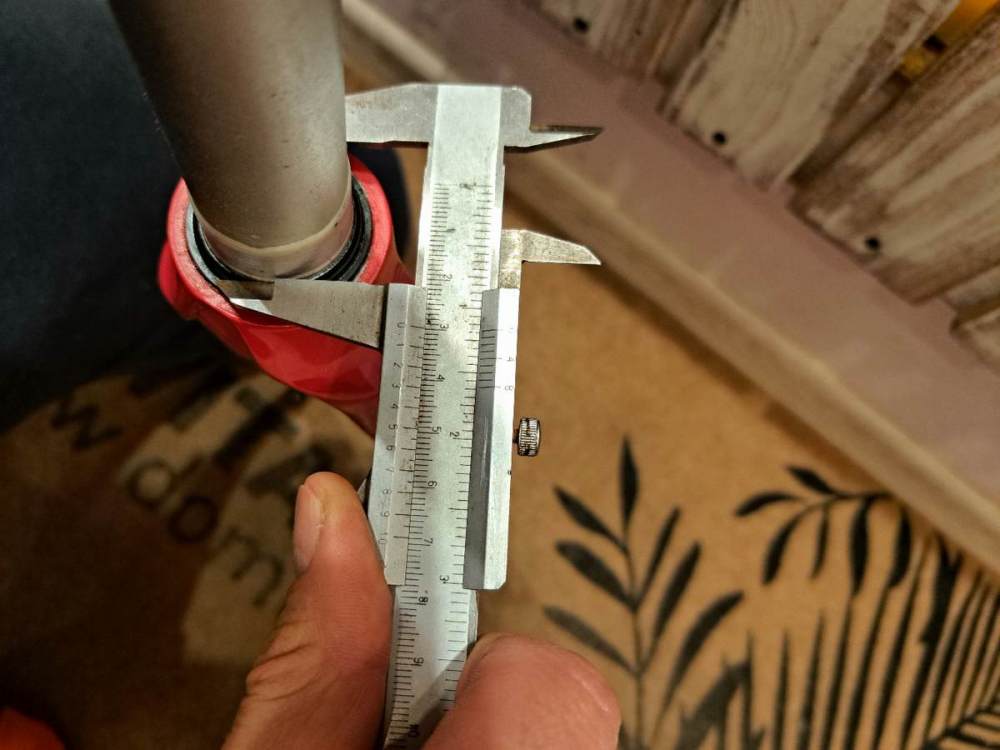

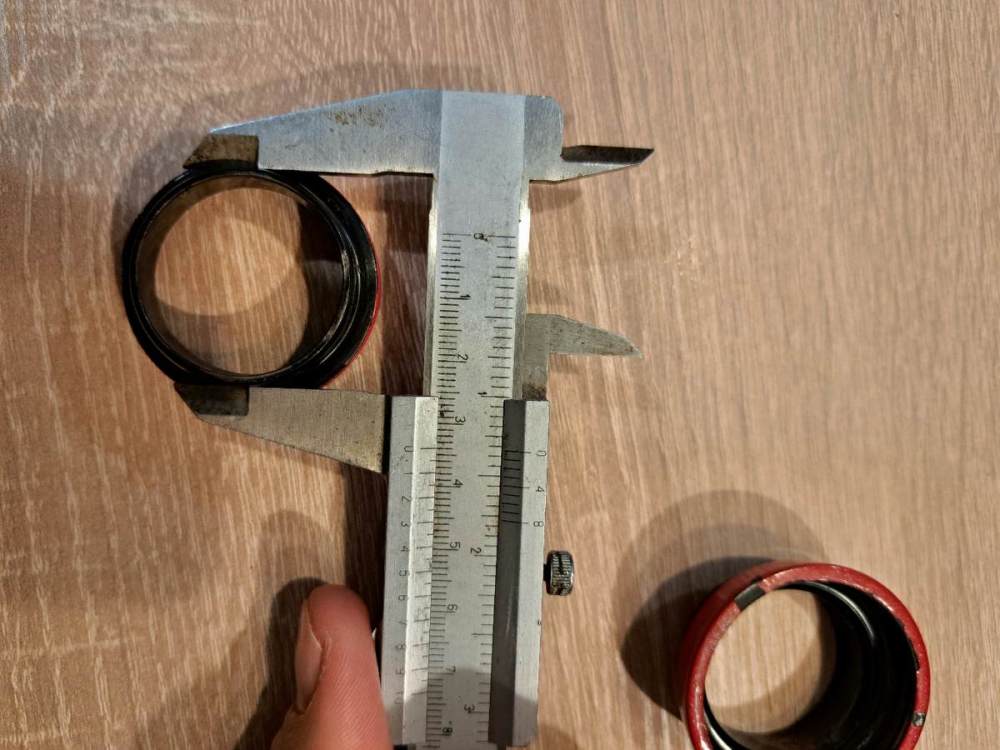

Ok. Zmiana planów. Okazało się, że rama idzie do poprawek więc mogłem wybić miski.  Teraz muszę dobrać nowe stery. Jak szukać? Rama ma 34mm średnicy w środku. Widelec ma 30mm na dole.
