[Składanie roweru] prowadzenie wewnętrzne linek

[ernorator]

Witam, składam sobie właśnie gravela z ramą carbonda 696 i tak się zastanawiam jak zrobić wewnętrzne prowadzenie linek.

1. Mogę wewnątrz ramy puścić same linki

2. Myślę, że dał bym radę puścić linki w pancerzu w środku ramy

Okienko rewizyjne pod suportem, jeśli miał bym puszczać pancerz to ten element plastikowy (ze zdjęcia) musiał bym usunąć.

[Brombosz]

Wpuścić pancerze razem z linkami, przy czym założyć na nie filcowe krążki, aby się od wewnątrz nie tłukły. Gorzej jak otwory w ramie będą za małe aby to zrobić. Masz tam jakieś gumki z otworami, które możesz nawlec na pancerz i po przeciągnięciu pancerza, zamontować w ramie? Czy to jakiś inny system montażu?

[ernorator]

Z ramą przyszły dwa zestawy insertów, jeden zwykły, na którym można blokować pancerz z końcówką a drugi (nibyto to do Di2) gdzie wchodzą całe pancerze.



[Brombosz]

Druga opcja będzie mniej problematyczna w przyszłości, aby tylko na starcie ją wyciszyć. Jedynym minusem będzie trochę więcej gram wagi całokształtu.

[ernorator]

Gravel więc waga nie gra pierwszej roli.

[Brombosz]

No to tym bardziej stawiałbym na pełny pancerz.  Przerabiałem ten temat wielokrotnie i śmiem nawet twierdzić, że o wiele lepiej jest się zgodzić na okresową rozbiórkę trudnej całości, niż na wieczne cackanie się z pozacieranymi fragmentami łatwiej dostępnych pancerzy... Jakie wybajerzone by nie były, to linka prędzej czy później i tak wciągnie syf do ich środka.

EDIT:

Ostatni przykład z mojego omijania takich rozwiązań.





Edytowane 22 Listopada 2022 przez Brombosz

[Lomeltor]

Jeśli będziesz puszczać pancerze w całości, pamiętaj o dwóch rzeczach.

1. Wytłumienie ich - tak jak wspomniał @Brombosz można użyć do tego dedykownej gąbki - https://velo.pl/czesci/pancerze-linki-i-przewody/koncowki-i-akcesoria/accent/ac-foam albo coś "podziadować".

2. Linkę, pancerz i końcówki dawać ciut lepsze - mam na myśli , że linka może być tania ale żeby była już z nierdzewki, pancerz może być podstawowy np. shimano, ale końcówki dać już jakieś lepsze np  DA-SP40 - wiem drogie ale ile ich potrzebujesz? Możesz ich użyć nawet kilka razy a naprawdę zrobią robotę - wiem z doświadczenia warsztatowego, zresztą sam ich używam.

[ernorator]

W coś takiego celowałem

https://www.castorama.pl/uszczelka-silikonowa-diall-6-m-czarna-id-1093630.html

Pancerz to

https://bike.shimano.com/pl-PL/product/service-upgradeparts/shimano/WO-Y60198010.html

A te metalowe końcówki mam standardowo w rowerze 😜 zupełnie przypadkiem, nawet nie wiem skąd je mam. Jeszcze kilka sztuk mam w skrzynce.

[Maciek.B]

Jeżeli tylko miejsce pozwoli, to pełny pancerz może być lepszy, ale widać, że tam ktoś w miarę pomyślał nad konstrukcją tej ramy (o ile ta klapka rewizyjna jest w miarę szczelna) to może nie dostawać się tam za dużo syfu.

Tak czy inaczej, jeżeli będziesz chciał coś pokombinować - zrobić coś po swojemu, ale nie koniecznie na zipach, to odezwij się, bo...

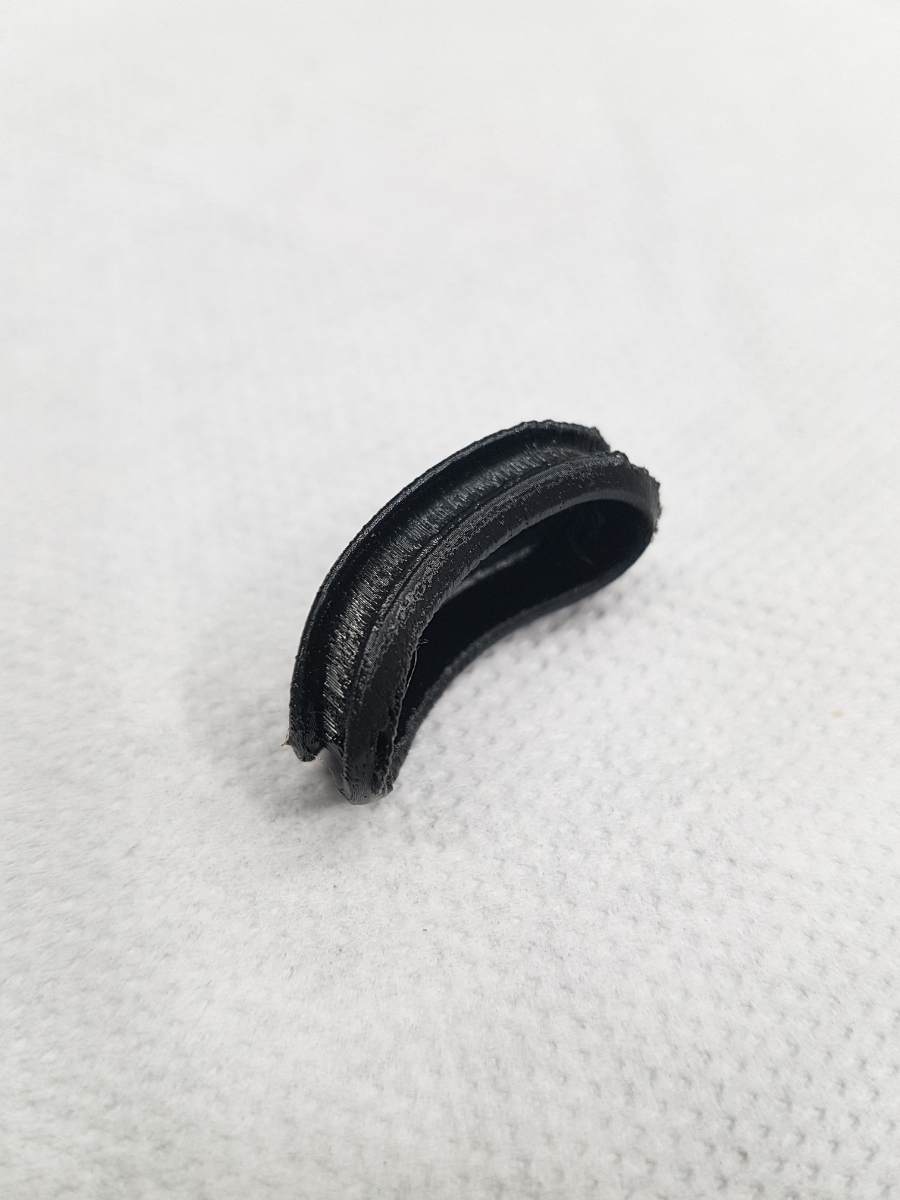

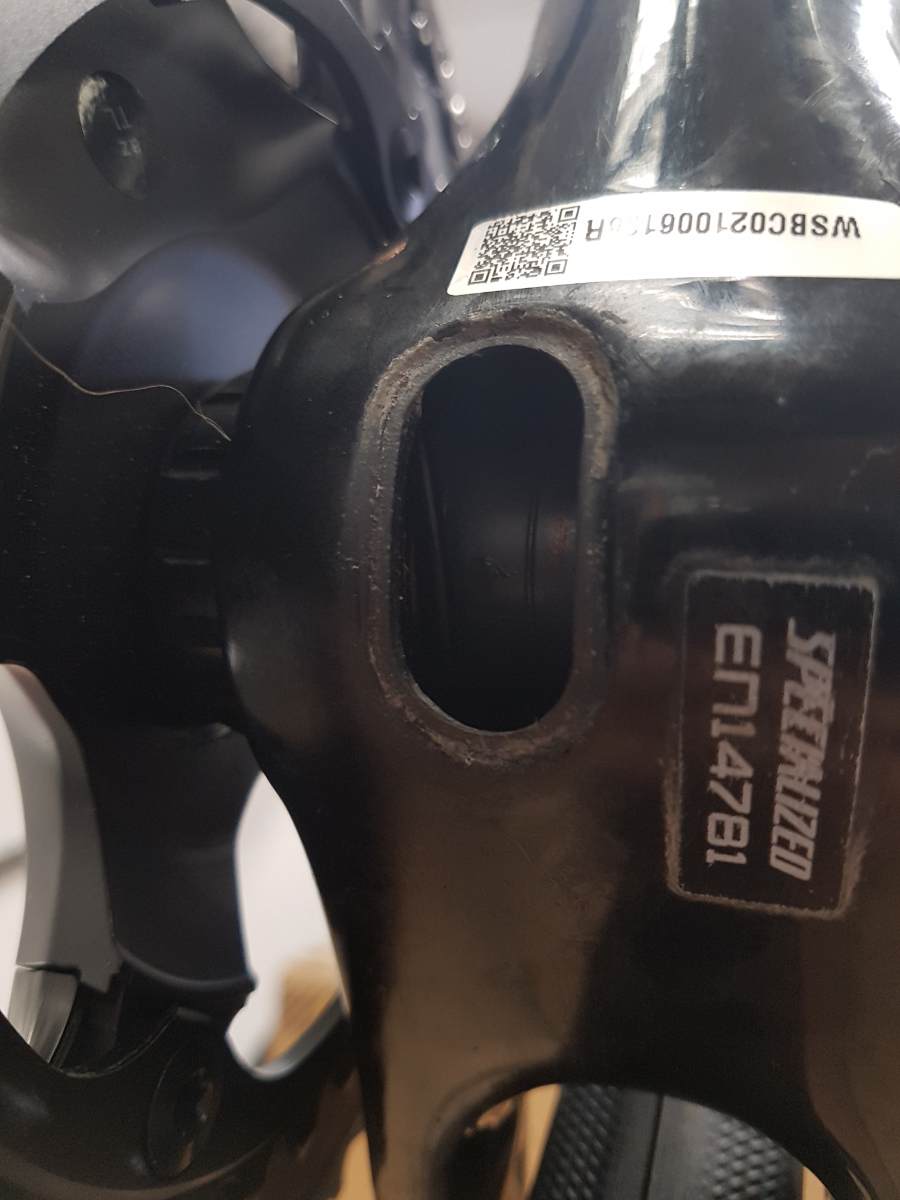

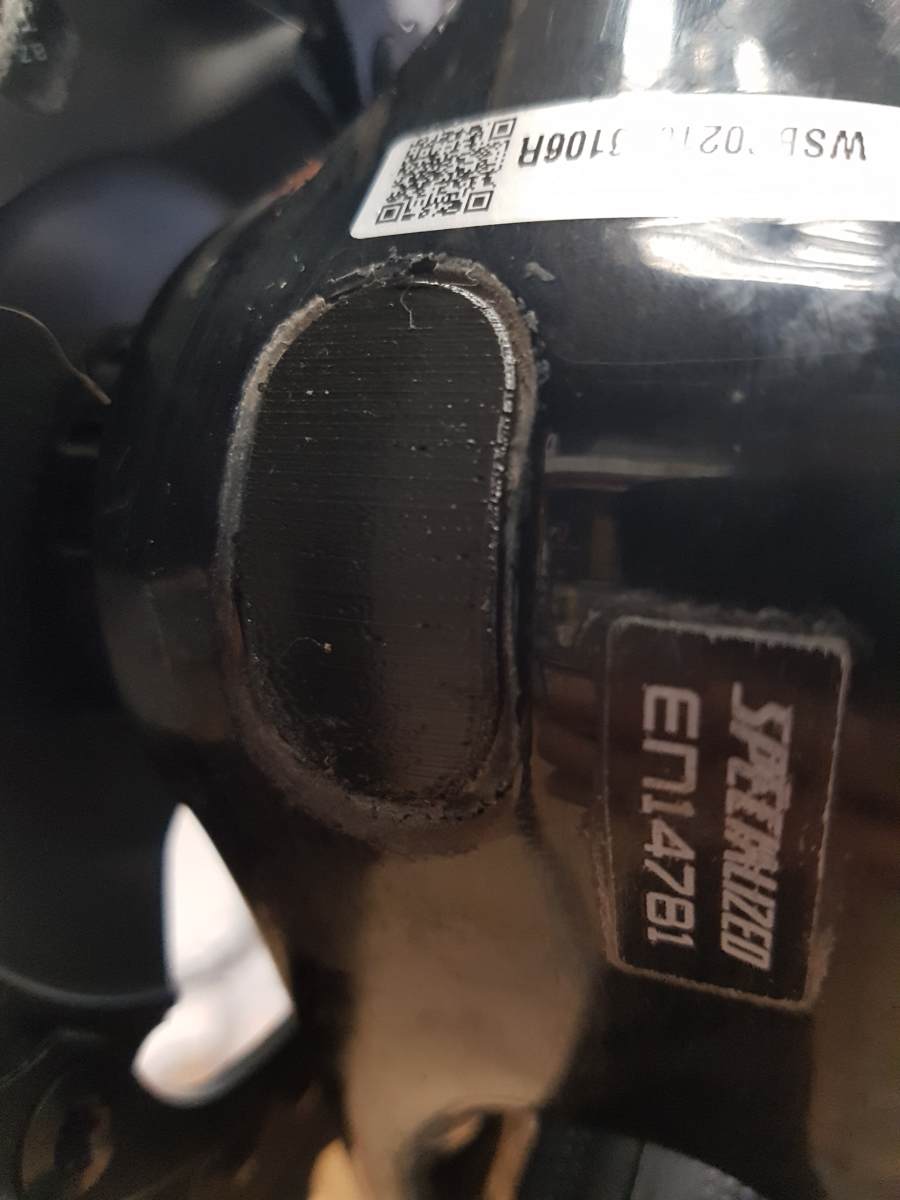

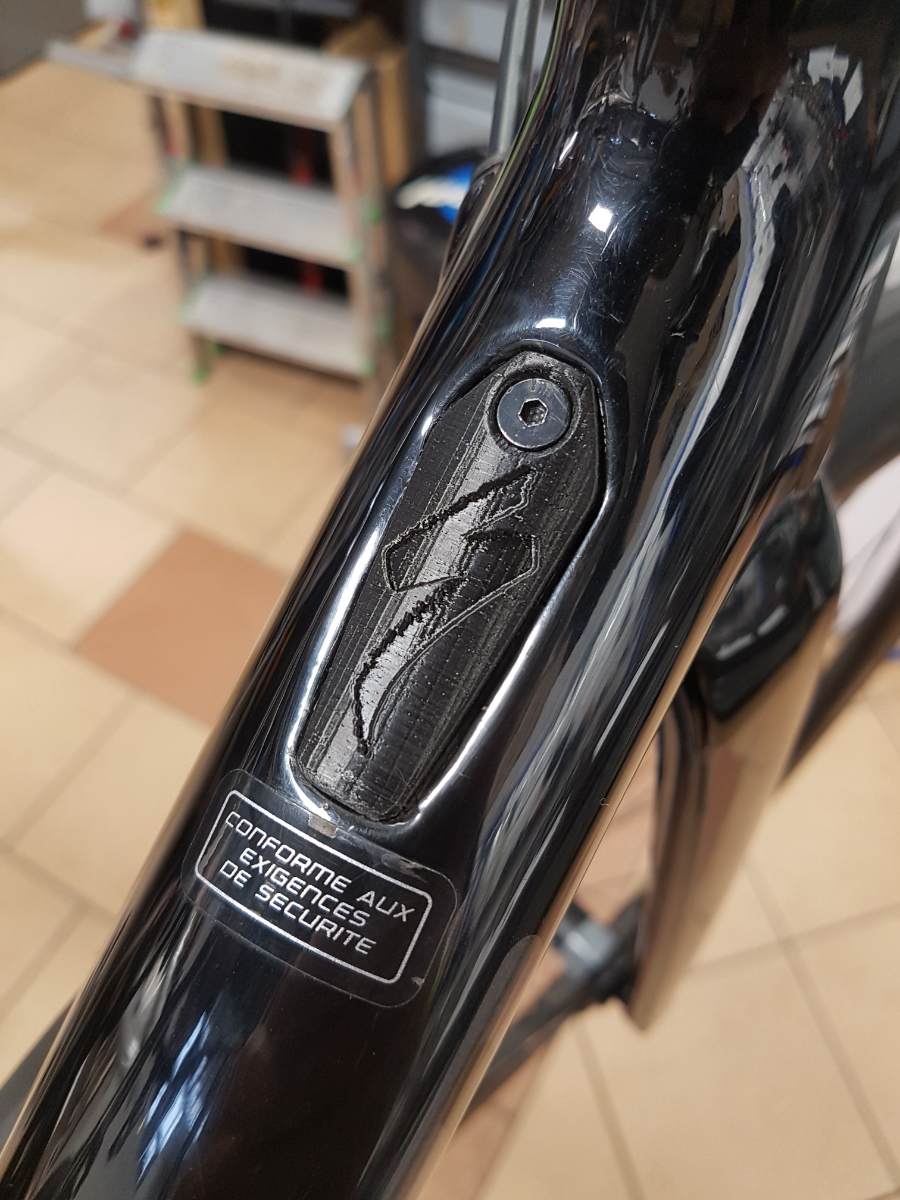

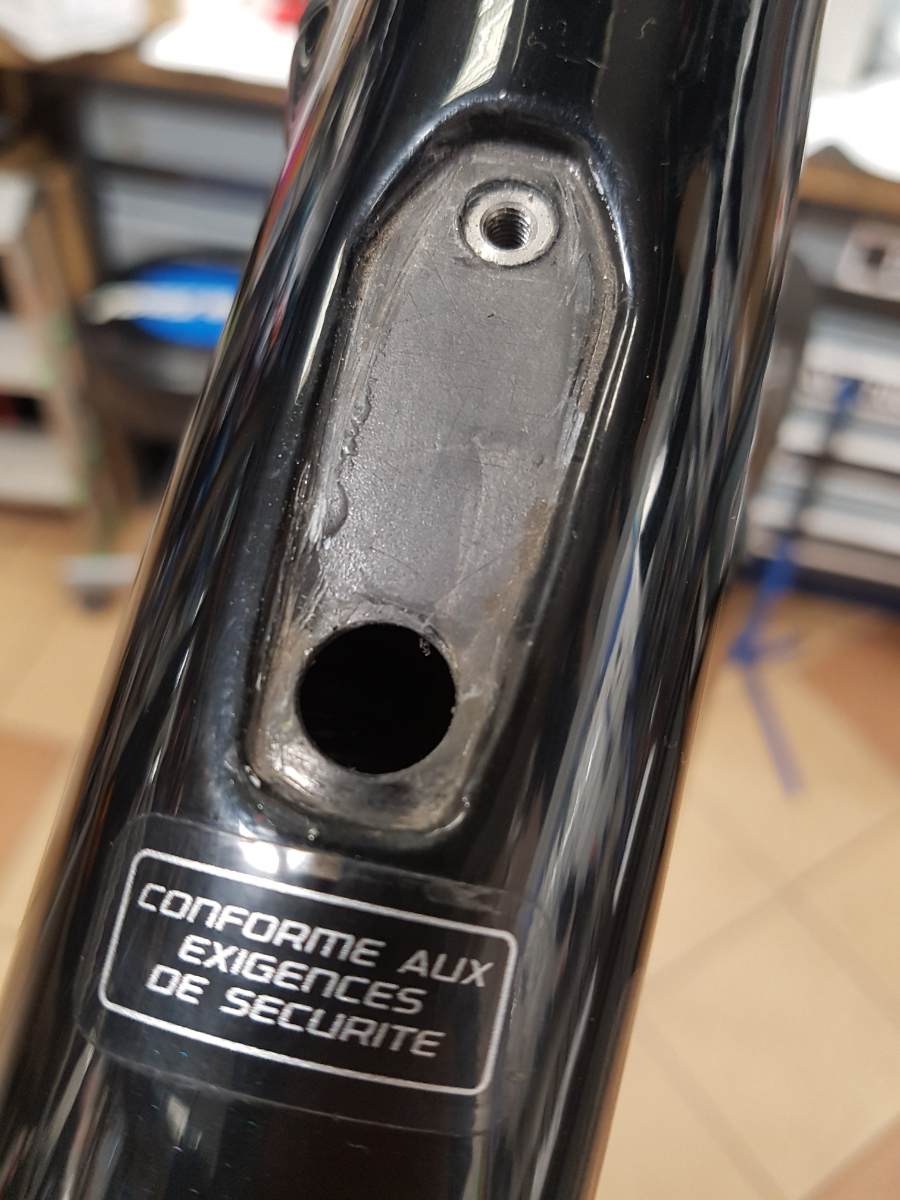

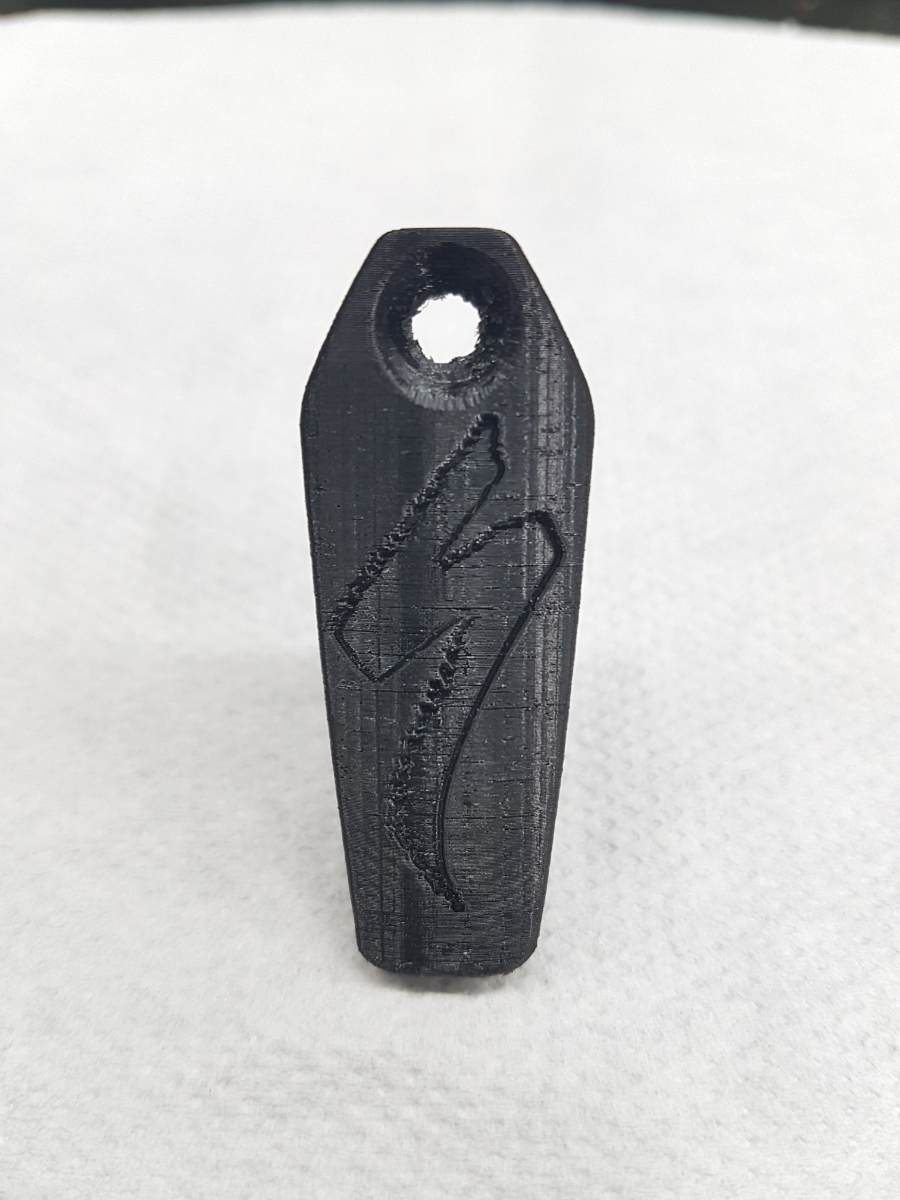

I tu przykład zaślepek, które dorabiałem klientowi po zmianie napędu na Di2:



Edytowane 22 Listopada 2022 przez Maciek.B

[ChuChu]

11 godzin temu, ernorator napisał:

A te metalowe końcówki mam standardowo w rowerze 😜 zupełnie przypadkiem, nawet nie wiem skąd je mam. Jeszcze kilka sztuk mam w skrzynce.

Tylko upewnij się że są uszczelniane, jeżeli Ci na tym zależy. Ja kupuję metalowe ze względów estetycznych, ale uszczelnienia w nich nie ma wcale.

Ja też bym puścił pełny pancerz. Tylko upewnij się, że się zmieści w każde miejsce. Żeby się nie okazało, że utyka chociażby gdzieś w tylnych rurkach.

[Brombosz]

Istotne też jest to, czy przeciągał je będziesz przez kierownicę, czy tylko układał pod owijką. Chodzi o to, aby przy skręcaniu nie niszczyły pracując insertów. Trzeba dobrze pomyśleć nad odpowiednim zapasem długości i będzie git.



[ernorator]

Linki będą pod owijką.

Teraz się zastanawiam:

- czy pancerz jakoś się unieruchamia przy wejściu i na wyjściu z ramy? Pierwsza myśl zipka albo kilka warstw koszulki termokurczliwej.

- jakie końcówki dać przy wyjściu pancerza z ramy, nałożyć po prostu DA-SP40 ?



[Brombosz]

Cytat

czy pancerz jakoś się unieruchamia przy wejściu i na wyjściu z ramy? Pierwsza myśl zipka albo kilka warstw koszulki termokurczliwej.

Nie. Ma być ruchomy, tylko z zapasem, który nie spowoduje, że będzie go wyciągało po trochę z ramy. Jedynie ramę wypada zabezpieczyć przed otarciami... A czy to gumką na pancerzu, czy naklejką na ramie, czy jednym i drugim, to już według uznania i potrzeby.

[KSikorski]

@ernorator, przy okazji - ile kosztowała ta rama z wysyłką? Udało się "Taxfree" ?



[ernorator]

@KSikorski 525$



Wewnętrzne prowadzenie pancerza połowicznie mnie pokonało. Przedni przerzutka działa super ale tył nie chce współpracować. Klamkomanetka działa na sucho, pociągnę linkę do przerzutki i przestaje zrzucać przełożenia.

[ChuChu]

Jak to przestaje? Jak ciągniesz palcami linkę, to nie czujesz że wychodzi z pancerza jak klikasz biegi?

[Thomass13]

Widzę że linki wewnętrzne to takie trochę problematyczny twór.

[ChuChu]

Jak wszystko, ma to swoje wady i zalety.

[ernorator]

Jednak mnie nie pokonały, nie wiem co zrobiłem dobrze tym razem ale jak zawsze, jeśli mi coś nie wyszło to rozbieram i składam od nowa. Tym razem wszystko działa. Właściwie wszystko złożyłem i działa bez zarzutu.

[ernorator]

I skończone, linki w środku, hamulce działają. Jeszcze nie wiem gdzie będzie kierownica.
