[napęd] odległość pedałów do ramy - 5mm różnicy

[Thanei]

Witam,

Składam rower:


• Rama Kands Energy 1500 26" - rozmiar mufy dolnej do suportu standard 68 mm, z typowym gwintem BSA
• Suport ACCENT EXE BSA Shimano HT2 24mm, po lewej 1 podkładka 2,5mm, po prawej 2 x 2,5mm - tak każe instrukcja
• Korba Shimano FC-MT210 36/22T 175mm B, linia 48,8mm
• Kaseta MTB SUNRACE CSM66 11-32T 8-rzędowa

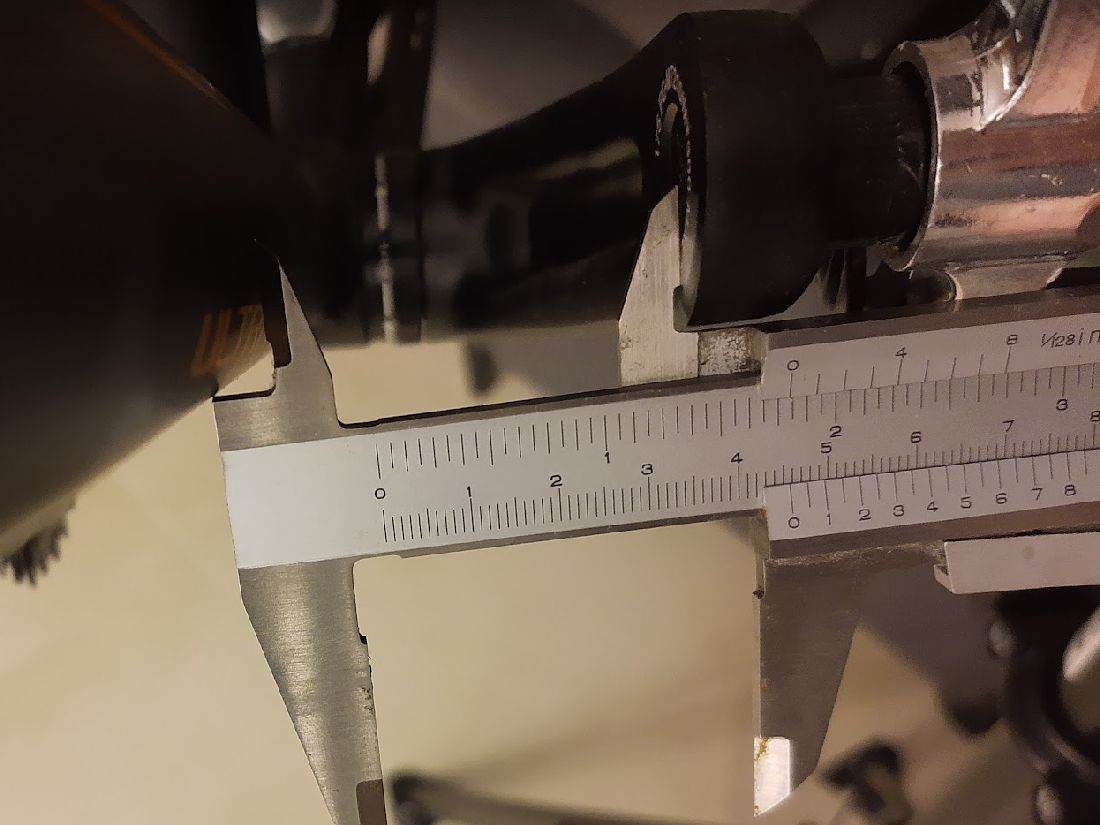

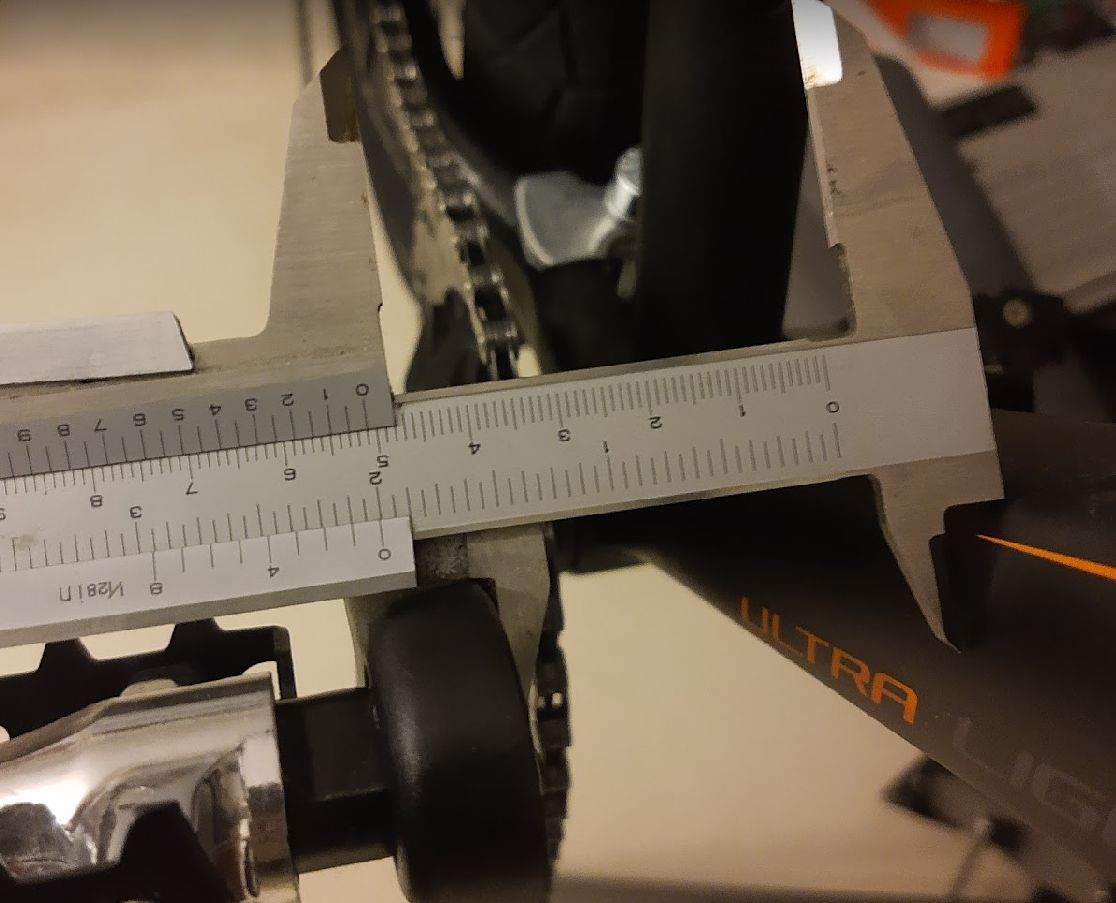

Niestety lewy pedał jest o 5mm bliżej do ramy, niż prawy pedał 46mm vs 51mm

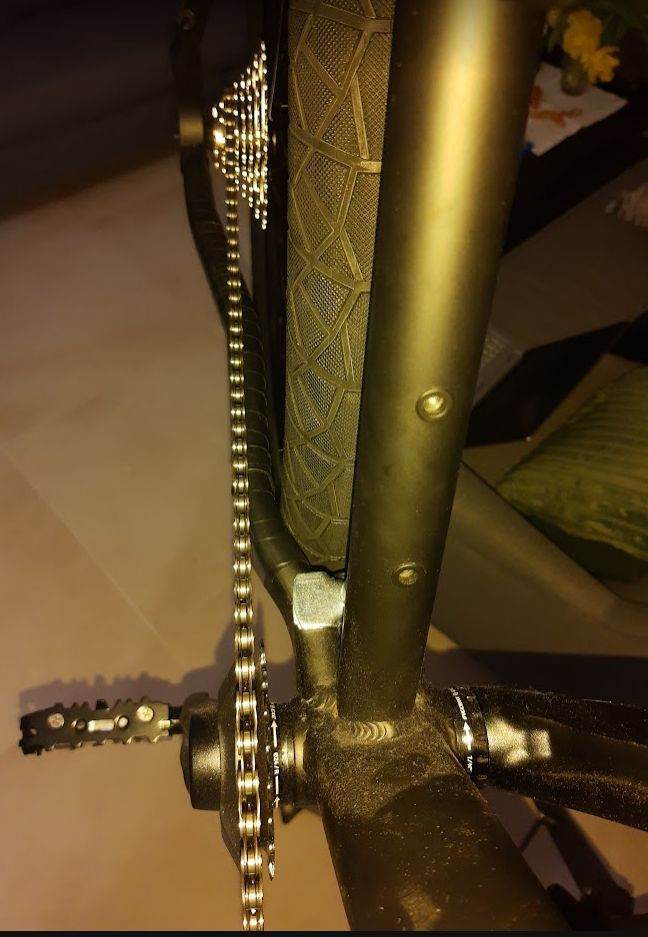

Najgorsze,  że linia łańcucha jest ok. Łańcuch jest prosto na 3 najmniejszej zębatce.

Ramie poprawnie zatopione na ośce korby.

Wszystko widać na zdjęciach.

Co tu zrobić aby pedały miały taką samą odległość od ramy?

Wywalić dwie podkładki po 2,5mm po prawej? Linia łańcucha będzie nadal ok? Oś korby nie będzie za daleko (5mm więcej) wystawać z ramienia?

Dzięki i pozdrawiam

[Dokumosa]

Korba jakoś dziwnie sterczy. Nie mam obecnie pod ręką takiego truchła jak o ile pamięta to nie widać prawej miski suportu jak jest do końca oś wciśnięta.

[Gość]

A docisnąłeś korbę do suportu? Shimano dość często wchodzi ciasno, więc trzeba ją dobić.

[Thanei]

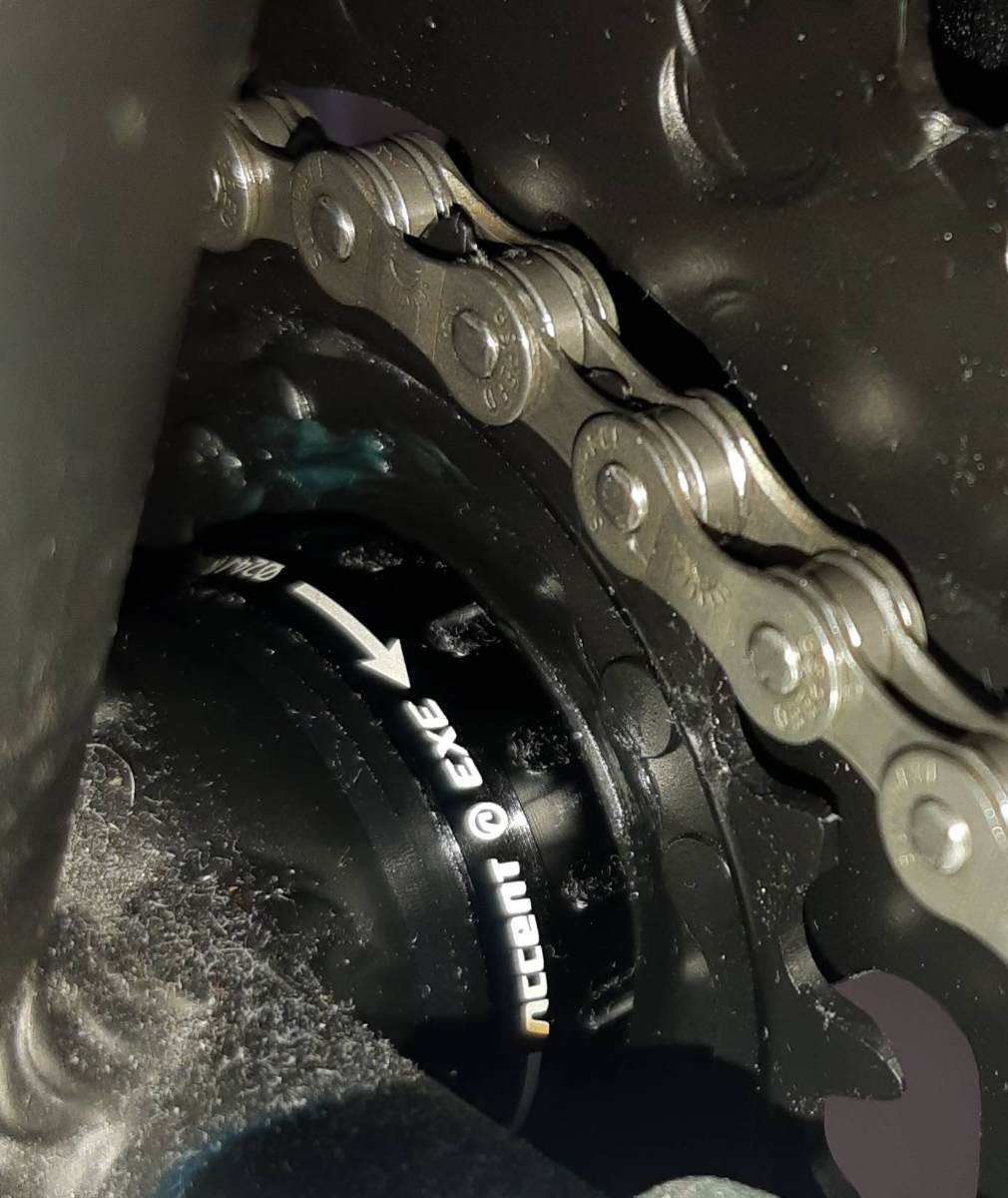

Może widać na pierwszym foto. Korba dociśnięta na max. Po obu stronach przylega do podkładek.

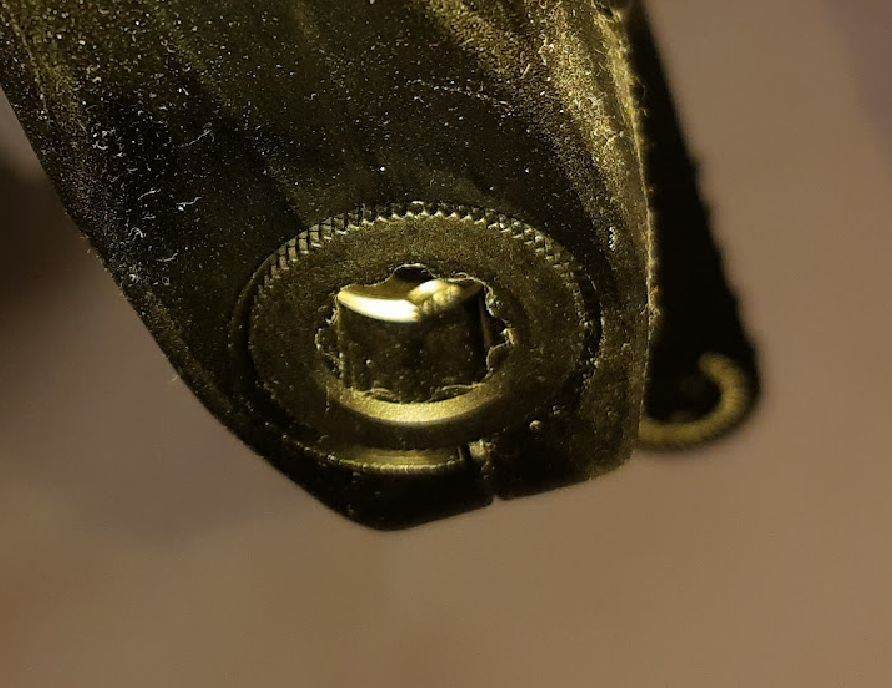

Na ostatnim foto widać, że nakrętka jest równo z powierzchnią ramienia, ale ramię weszło tyko na styk. T.z. podkładka zabezpieczająca ledwo co wskoczyła w swoje miejsce przy zakładaniu ramienia.

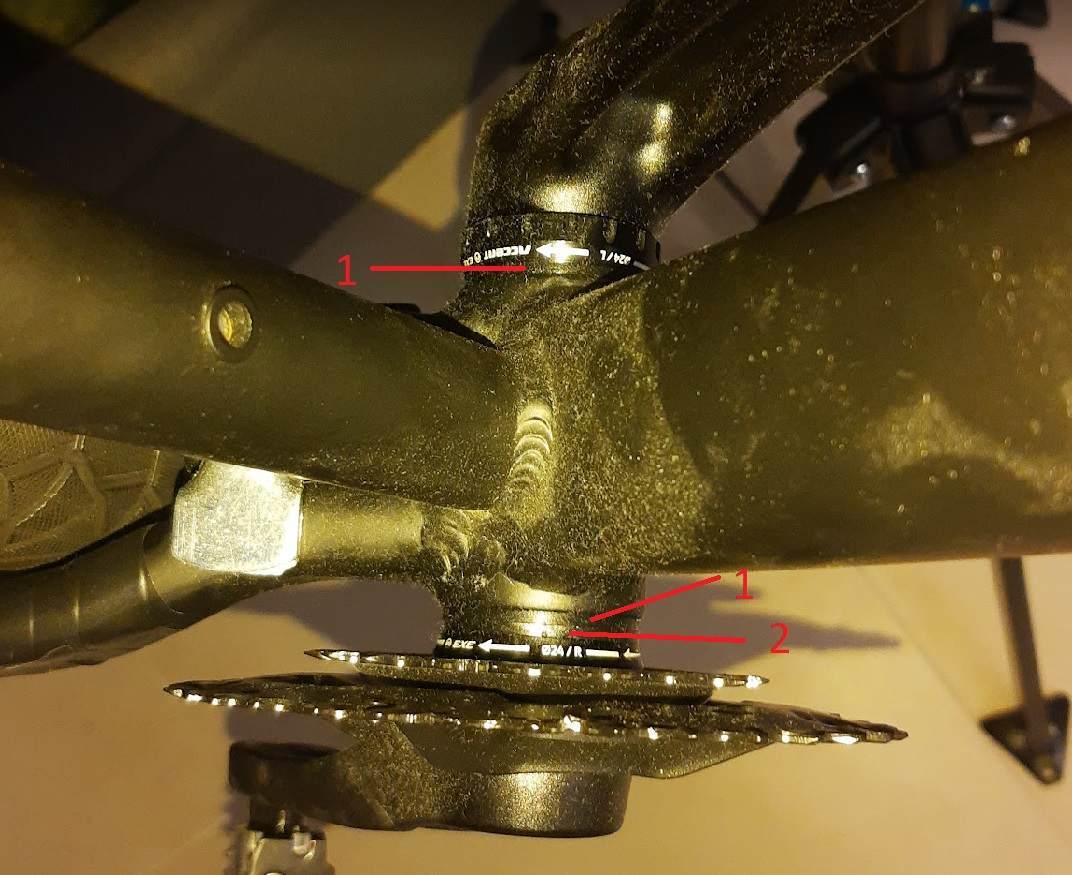

Aktualnie mam podkładek po lewej 1x2,5mm, po prawej 2x2,5.
Dam dwie podkladki na lewą, a jedną na prawą. To przesunie linię łańcucha o 2,5mm, co jest nadal ok, a wyrówna mi odległości pedałów na 48,5mm po obu stronach. Łańcuch będzie bardzo blisko opony 2,40, ale mam nadzieję, że nie będzie ocierać przy skokach.



[Gość]

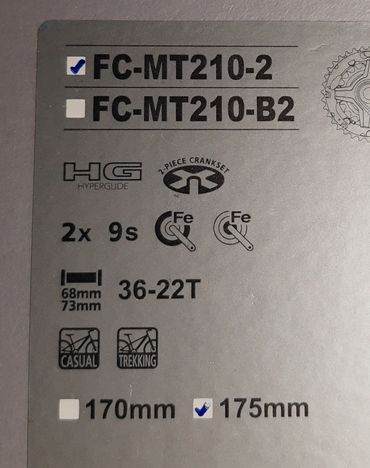

Ta korba to w końcu Boost, czy nie? W opisie podajesz literkę B, a na opakowaniu tego nie ma.

Jaki masz symbol na korbie?

[Thanei]

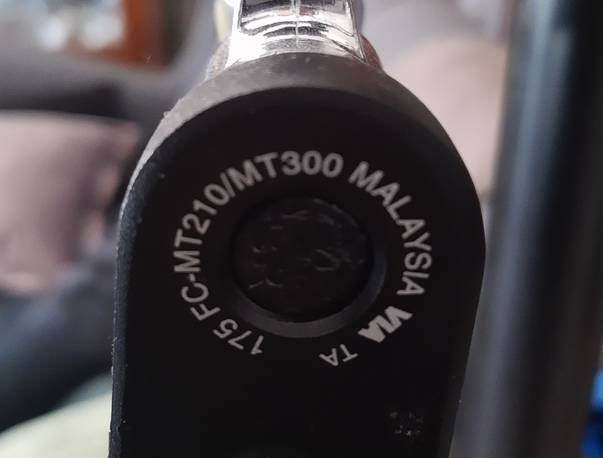

Symbol na korbie na zdjęciu.
No na opakowaniu jest bez boost.
No ale boost przesuwa tylko pozycje zębatek, czy też ramion/pedałów?

[Gość]

Z tego co wiem, to zębatek, ale zapytałem żeby była jasność w 100%.

Na drugiej korbie masz taki sam symbol?

Jedyne co mi przychodzi do głowy, to stopniowe sprawdzanie gdzie leży problem. Wykręć suport, przyłóż coś płaskiego do mufy i wtedy zmierz odległość. W ten sposób będziesz pewny że rama jest prosta. Następnie zmierz miski, czy mają tą samą wysokość.

[Thanei]

Na drugiej korbie jest też ten sam symbol.

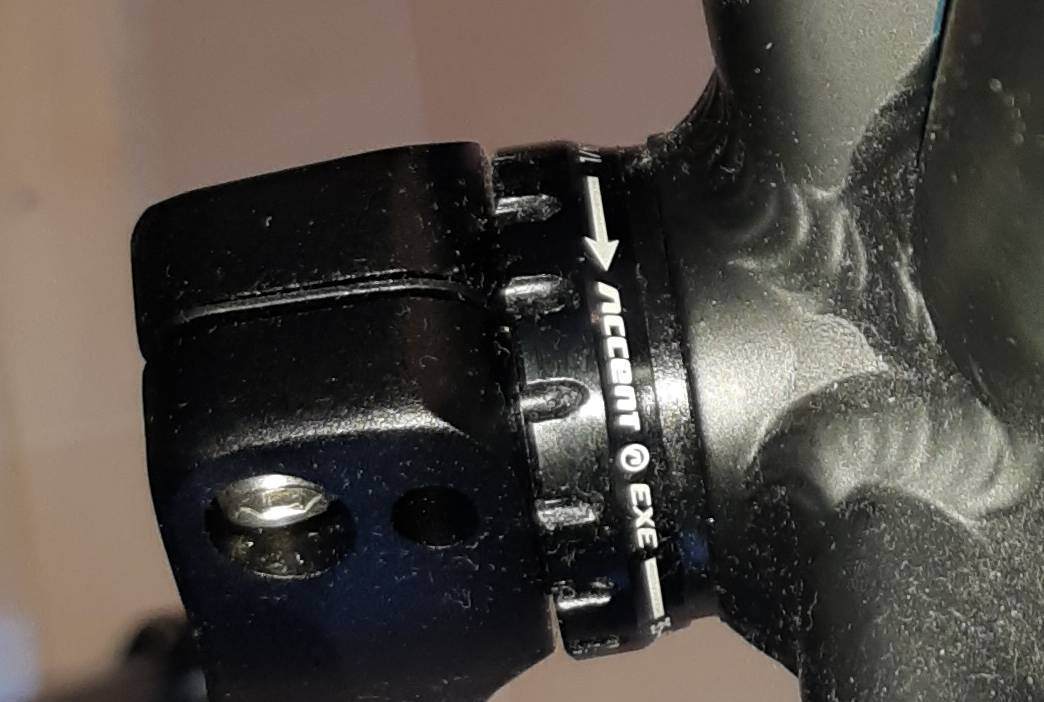

Nie wiem, czy tutaj przypadkiem suport nie miesza ( model 600-11-151_ACC)
W instrukcji było standardowo - lewa 1x2.5mm, prawa 2x2,5mm. Ale w pudełeczku z suportem zafoliowane były tylko dwie podkładki, a nie 3. Sprzedawca mówił, że Accent daje dwie, a nie 3. To dlaczego w instrukcji każe 3... No ale przy dwóch podkładkach, z każdej strony po 1x2,5mm i tak by było 46mm vs 48,5mm


Jak przełożę 2x2,5mm na lewą i 1x2,5mm na prawą, to łańcuch będzie mi chodził 2-3 mm od opony na najlżejszym biegu 😕
Można tak zrobić, ale wtedy muszę kupić tą sama korbę z boost i będzie ok.

[Gość]

https://drive.google.com/file/d/1KzStrP-cCSpbil2OIswxntBNnqzUu9Rd/view

Masz dobrze.

[Dokumosa]

Mufę mierzyłeś rzecz jasna?

[Thanei]

Tak, mufa ma 68mm. Miski suportu mają taką samą szerokość.
Nie ma jakiś odstępów, jak widać na zdjęciach.
Zostaje krzywa rama

[Gość]

No to jakaś magia, bo innego wytłumaczenia nie ma.

Będę dzisiaj w domu przy rowerze, to sprawdzę u siebie jak to wygląda.

[Thanei]

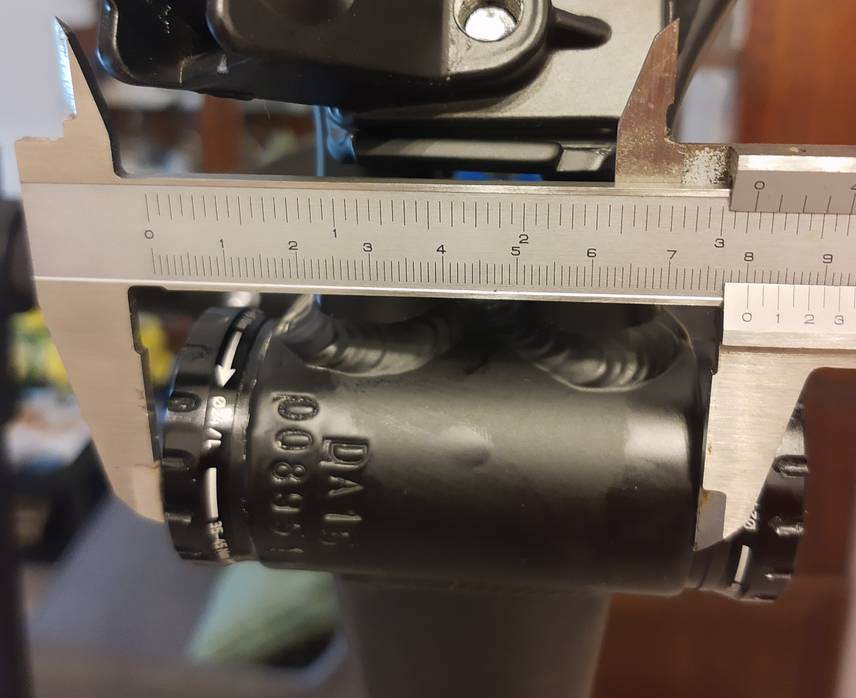

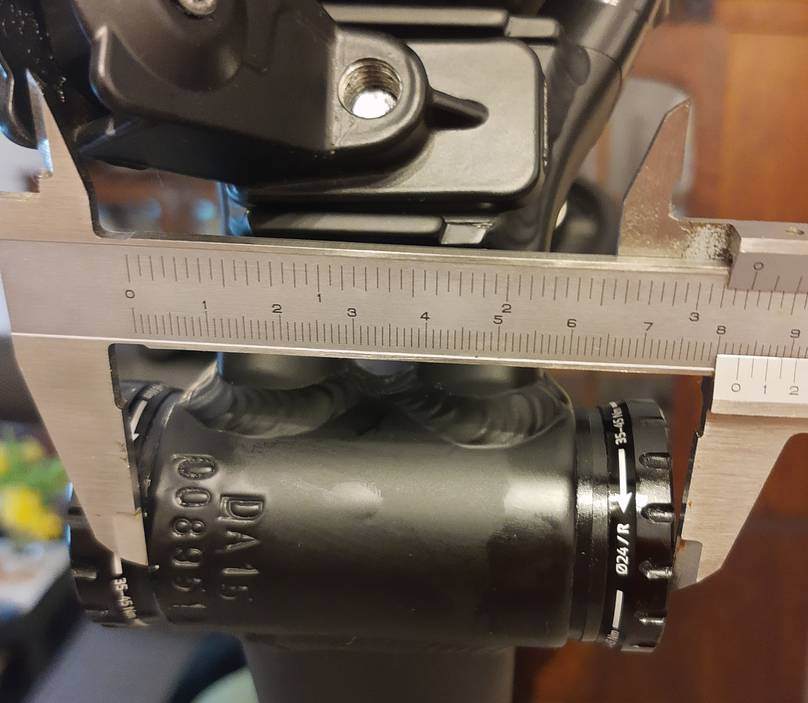

Zdjąłem korbę. Zmierzyłem odstęp misek od dołu, i jest poprawnie (patrz zdjęcia).
No to ok, odkręciłem suport. Przełożyłem jedną podkładkę na lewą stronę.

Mierzone do dolnej rury ramy (tak jak w pierwszym post-cie) jest teraz ok, jak jest 2x lewa, 1x prawa.

Ale!!! Zaraz napiszę w następnym post-cie

Tylko przełożę z powrotem podkładki tak jak w instrukcji


[Thanei]

Wygląda na to, że ta rama jest porostu krzywa.
Tak się chyba ma, jak się kupuje nowe ramy Kands na Allegro za 300zł...

Dałem z powrotem 1 podkładkę na lewo i dwie podkładki na prawo, tak jak instrukcja każe. No i mierząc od rury dolnej ramy do ramion korby, jak w pierwszym post-cie, jest znowu 46mm vs 51mm.

Ale mierzyłem teraz też od ramion korby do rury podsiodłowej. I od ramion korby do dolnych rur tylnego trójkąta. Też są różnice wielkości 2-4mm pomiędzy prawą a lewą.

Wygląda na to, że na mojej ramie będzie najlepiej dać 1x2,5mm po lewej i 1x2,5mm po prawej. Albo nawet takie coś jak 1x3mm lewa i 1x3mm prawa, czy inne nietypowe dystansy. Zaraz to sobie pomierzę. I tak w stosunku do dolnej rury ramy nie wycentruje korby, ale wycentruje do 1mm do rury podsiodłowej i tylnego trójkąta.
Teraz rozumiem, dlaczego zestawy podkładek mają tak różne grubości podkładek jak 0,5mm 1mm, 1,5mm itd.
Dobra, wycentruje to sobie zaraz jak najlepiej, i dam znać, jak wyszło.



[Gość]

Zależy w jaki sposób jest krzywa. Bo jeżeli jest przekoszona, to ustawienie korby jest najmniejszym problemem.

[Thanei]

Nie chce już wnikać, w jaki sposób ta rama jest krzywa. Trzeba by było wymierzyć.

pomiar z podkładkami  1x2,5mm lewa, 2x2,5mm prawa = 7,5mm (tak było na początku, tak jest w instrukcji suportu)
103,8mm - siodłowa - 105,6mm
17,2mm - tył trójkąt - 19mm
111,9mm - dolna -  117mm

Chyba dam 1x2mm + 1x1,5mm lewa, 1x2,5mm + 1x1,5mm prawa = 7,5mm (1mm więcej po lewej, 1mm mniej po prawej)
wtedy by było

104,8mm - siodłowa - 104,6mm
18,2mm - tył trójkąt - 18mm
112,9mm - dolna - 116mm

A więc dolnej nie wyrównam, ale jest już tylko 3mm różnicy, a nie 5mm

Linia łańcucha będzie 1mm bliżej opony, to żadna zmiana dla 2x8

Siodłowa i dolne od tylnego trójkąta są wycentrowane.



Może to też robię niepotrzebnie, albo pogarszam nawet sytuacje. Bo na przykład rura podsiodłowa, na samej górze może być wycentrowana, tylko 160mm od suportu nie jest, co tak naprawdę nie przeszkadza. Tak samo z rurą dolną. Może 10cm od suportu jest krzywo, ale rura sterowa jest znowu ok, i dolna rura przy suporcie może sobie być trochę krzywa.
