[Dorobienie części] cnc?

[abdesign]

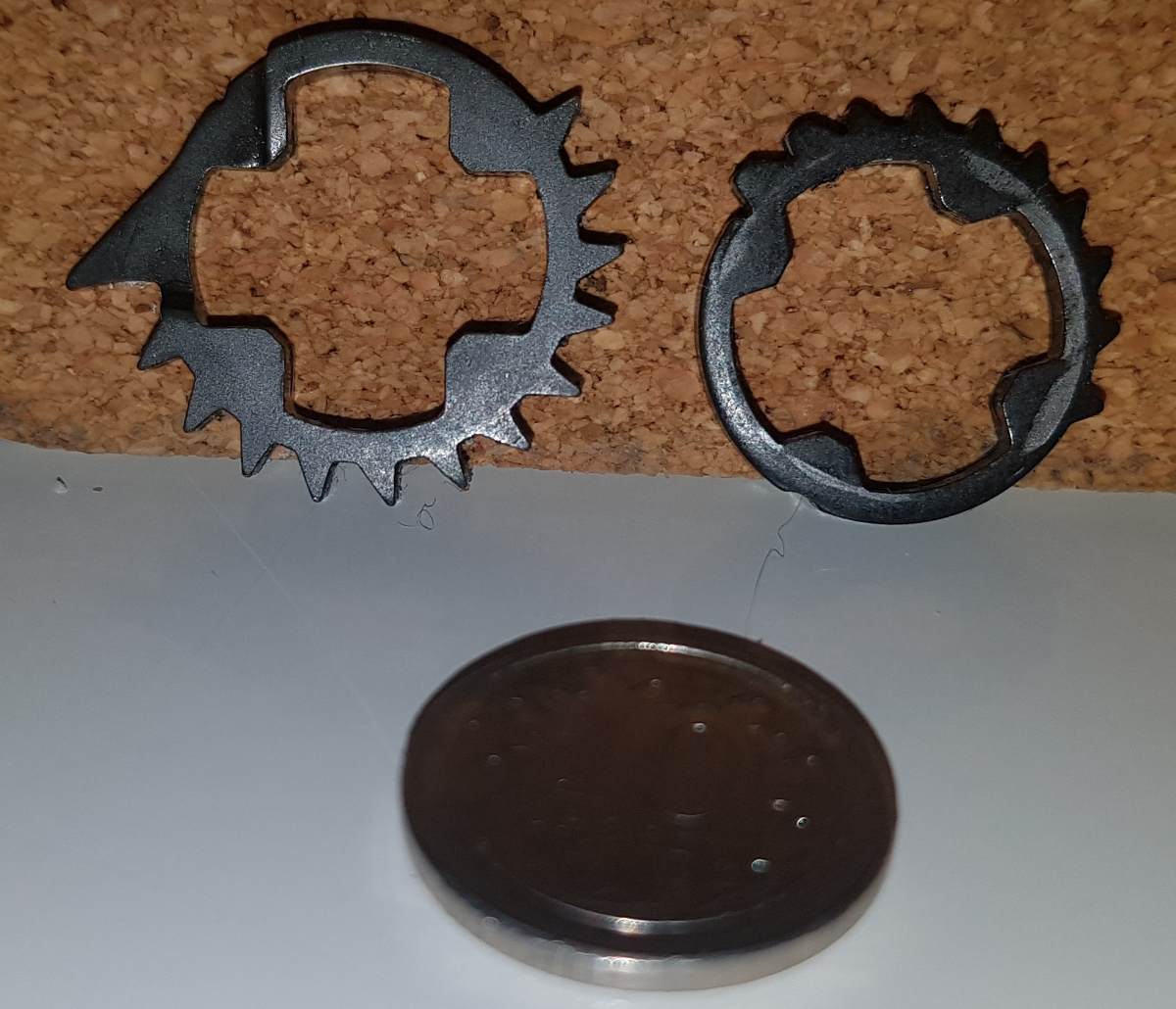

Te zębatki (są stalowe) mają grubość 2 i 3mm. Chciałbym sobie zrobić ich nieco zmodyfikowany duplikat - pewnie z jakiejś kwasówki. Znacie jakieś miejsce które coś takiego oferuje? Z rozrysowaniem tego w cad'zie nie mam problemu.

Ps. Ta moneta do pokazania skali to 10gr.

[PJ4cK]

Szukaj firm zajmujących się wycinaniem laserem, bez problemu Ci coś takiego wytną jeśli dostarczysz rysunek. Jedynie co to po cięciu laserem możesz mieć jakieś zadziory ale to sobie nawet ręcznie oszlifujesz.

[Mareq_BB]

Laserem lub wodą. Szlifowanie i tak będzie, bo lewy element ma z tego co widzę ścięcie po lewej stronie.

Możesz próbować wbić się na forum cnc.info.pl i wrzucić swój temat w dziale zlecenia. Ktoś na pewno się odezwie.

[KSikorski]

kapeo laser robi małe zlecenia w dobrych cenach.

[abdesign]

Dzięki. Jak już mi się uda to gdzieś zrobić to... się pochwalę co wyszło

[uzurpator]

Będziesz robić upgrade manetki do dwunastu rzędów?

[abdesign]

Na razie to wiem... po rozebraniu kilku klamek, że mechanizmy 5800 i 4700 są bardzo różne, 5800 jest zbyt skomplikowana. Za to 4700 jest prosta jak budowa cepa. Jeszcze spróbuję r7020 - ona chyba powinna mieć mechanizm zbliżony do tiagry.

@uzurpator no skoro już sobie masowo psuje klamki ... to chyba się podejmę.

[Galvatron]

Banless wycina swoje zębatki na maszynie CNC:

https://banless.pl

Może będzie w stanie Ci pomóc.

[KSikorski]

Banless frezuje na zwykłym centrum 3 osiowym. Prezentowany profil zęba wymaga freza kształtowego lub po prostu lasera / waterjeta / wEDM`a.

[abdesign]

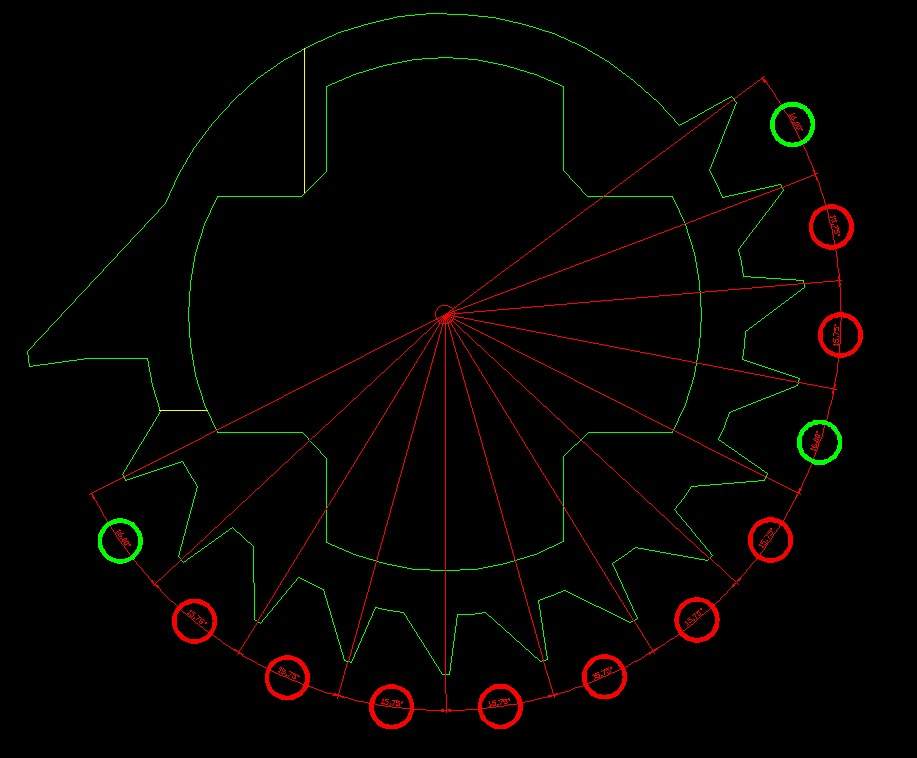

Zastanawiające jest w jednej z tych zębatek pozornie przypadkowa zmiana rytmu rozstawu zębów...

Ps. tam wcześniej to zbyt skomplikowana zębatka jest w 5700 a nie 5800

[Mareq_BB]

Wartości kątów są nieczytelne na tym załączniku. Jeśli na zielono oznaczone są odstępstwa to bym obstawiał, że skrajne położenia dają dodatkowy luz, żeby precyzyjne ustawienie zrobić na śrubach L i H w przerzutce. To odstępstwo na środku może wynikać np. z procesu technologicznego i np. w większości kąty są te same ale są zaokrąglone lub dopasowane do maszyny wykonującej część a ten pojedynczy odskok to korekta błędu. Jest też możliwa opcja, że np. mechanika przerzutki w obrębie tego biegu nie działa liniowo.

[abdesign]

Na razie czytelność załącznika to ma marginalne znaczenie - przecież i tak ten kto to ma robić poprosi o *.dwg'a .

Generalnie z pomiarów wynika, że one wszystkie ..."jeżdżą". tyle że skala tych różnic w większości jest z gatunku błędu pomiarowego/wykonawczego/precyzji związanej z wycieraniem się pod wpływem eksploatacji.

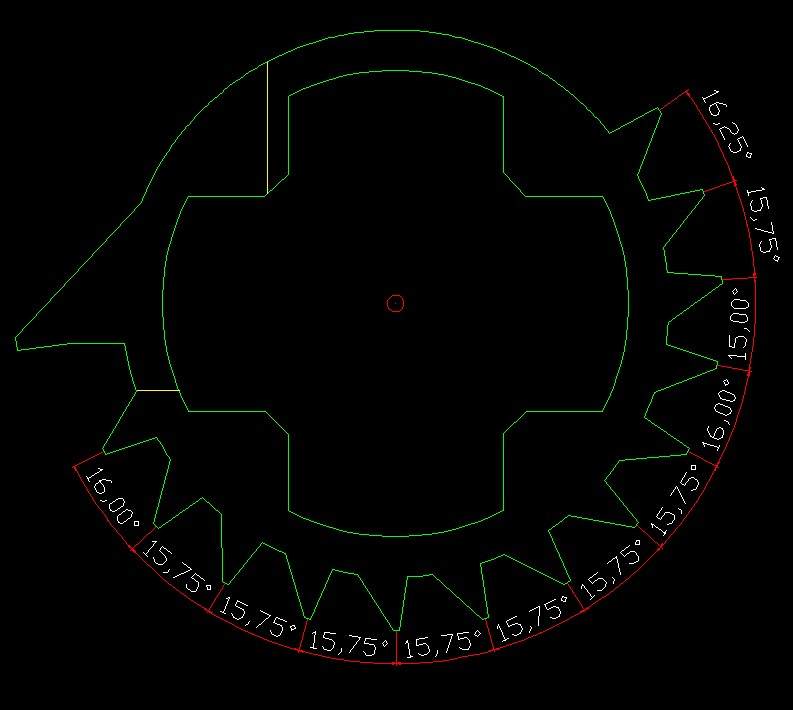

Ale jak uśredni się pewne wartości, to widać że niektóre mają wyraźne różnice i powiedzmy tak powinno to wyglądać:

A to i tak jest ta prosta ta druga ma KAŻDY ząb indywidualny i to pod KAŻDYM względem, zmienia się kąt pomiędzy zębami, kąty zboczy, szerokości zęba...

[Mareq_BB]

Masz do tego jakiś fajny kątomierz czy kąty wyszły z pomiarów odstępu pomiędzy zębami? Jeśli to drugie to trzeba by porównać wysokości zębów. Mimo wszystko obstawiam, że tolerancja wykonania nie jest tu jakimś kosmicznym wymaganiem i te różnice są po prostu niezauważalne w działaniu. Czy ten element jest osadzony na swojej osi obrotu na wcisk? Jeśli ma jakiś luz to ja bym to pewnie wymiarował do jednego miejsca po przecinku  .

Edit: albo nie, bo trzeba by robić na zmianę 15,7 i 15,8. To już w ogóle ktoś miałby zagwózdkę, dlaczego tak wyszło  .

[abdesign]

"Kombinatoryka" czyli restytucja zdjęć o wysokiej rozdzielczości plus pomiary. Przyjąłem ćwiartkę kąta jako bazę a nie dokładność do dwóch miejsc.

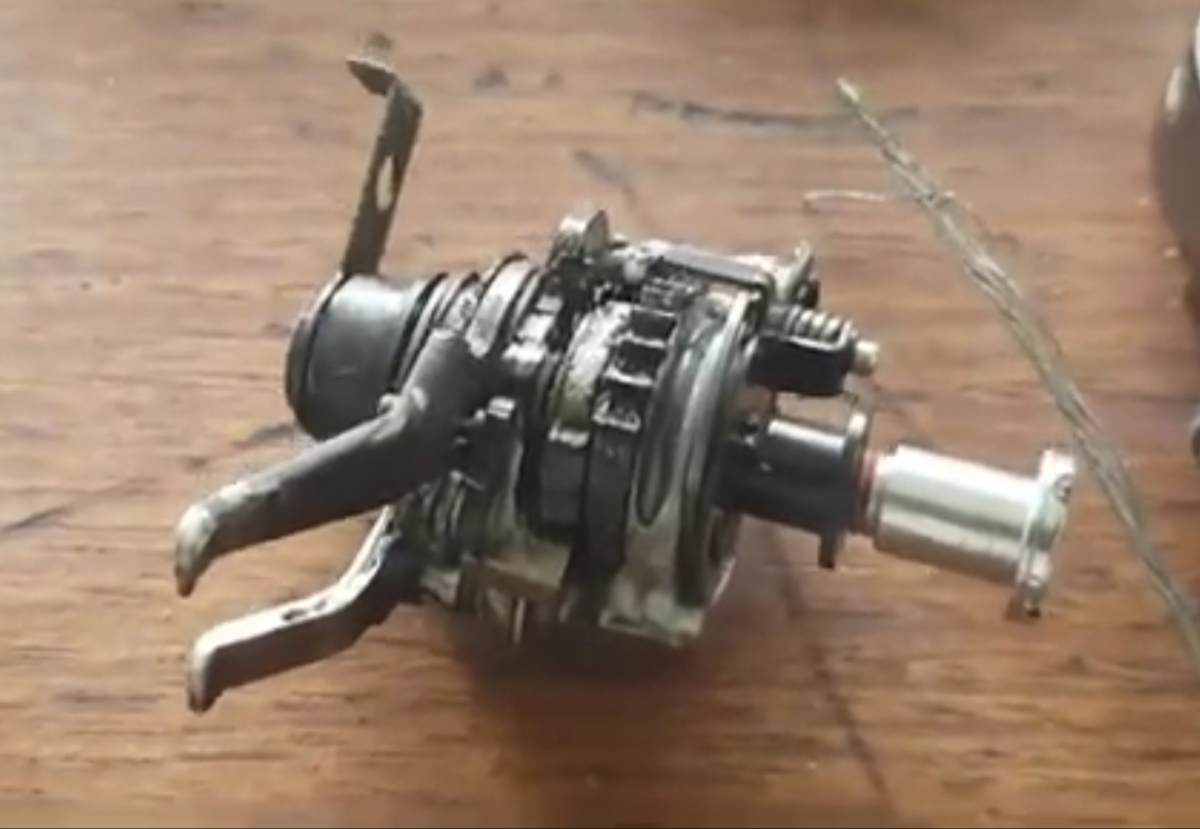

To jest sztywno osadzone. To są zębatki z tego:





[Mareq_BB]

Wiesz, że zasiałeś mi chęć przeróbki klamek sory, żeby działały ze 105... 11 rzędów kusi   .

[abdesign]

Na razie rozebrałem 4700 i 5700 bo takie mi w pudle leżały po wymianach na ultegry 11. Innych jeszcze nie robieralem musialbym rowery rozbierać. Ta 5700 jest łatwiejsza do rozebrania i złożenia ale zębatki ma trudniejsze do dorobienia. Nie wiem co ma w środku sora i która sora.

PS. Tak sobie myślę, że dostosowanie klamki 9s do 11s to trzeba by jednak zostać na przerzutce 9s. To można rozliczyć zęby prosto... Ale zmiana przy okazji ciągu linki, żeby podpiąć przerzutkę 105 to chyba już za dużo.

PS2. 5700-kę to rozebrałem tylko z ciekawości. Nie wiążę z nią żadnych planów.

[tomek232]

Ale 5700 ma jeszcze "stary" ciąg linki
