[Szprychy] Problem z ustalaniem długości

[dawix992]

Witam, mam problem z obliczeniem jak długie szprychy potrzebuję. Moje obręcze to dt swiss ex 471 a piasta to NOVATEC DH82SB 12x150mm 32ot.

Próbowałem na kalkulatorach, ale nie bardzo wiem gdzie mogę znaleźć te dane, które tam są potrzebne.

[MikeSkywalker]

Wszystkie dane masz na obręczy i piaście, potrzebujesz tylko metrówki i suwmiarki żeby wszystko sprawdzić.

https://pro-bike.pl/spoke.frame.php tu masz instrukcję

[dawix992]

Słabo trochę wyjaśnione. Ten rysunek nic nie wnosi bo jest zbyt mały i nie widać szczegółów.

"Średnica obręczy, zmierzona do miejsca przewidywalnego zakończenia szprych."

Czyli ma to być wewnętrzna średnica czy wewnętrzna plus grubość ścianki obręczy?



"Średnica kołnierza piasty zmierzona do zewnętrznych krawędzi otworów na szprychy."

To jest już całkiem niejasne.. Co w przypadku jak jeden kołnierz jest większy od drugiego?



"Odległość kołnierza piasty od środka piasty (połowa szerokości piasty minus odległość kołnierza od końca piasty)."

Tutaj tez nie wiadomo czy mierzyć kołnierz po zewnętrznej czy od wewnątrz..



Wg mnie są to istotne informację, których nie podano w tym kalkulatorze.





[MikeSkywalker]

https://www.sapim.be/kalkulator-dlugosci-szprych no to jest jeszcze generator Sapima, ale więcej danych trzeba wprowadzić.

Ja lubię ten pierwszy, za prostotę.

Przewidywane zakończenia szprych - czyli wewnętrzna średnica obręczy plus 3mm.

Zauważ że w kole masz często różne długości szprych od strony napędowej i przeciwnej. Więc i tak musisz wprowadzić dane dwa razy - bo odległość kołnierza od środka piasty też jest różna. To jak zmierzysz - czy od zewnątrz kołnierza, czy od wewnątrz, czy po środku nie ma większego znaczenia.

Ja zwykle mierzę od zewnętrznej części, bo można to zrobić w taki łatwy sposób że opierasz piastę krawędzią o kant stołu i suwmiarkę mierzysz odległość od blatu do kołnierza piasty.

[leejoonidas]

Dla obręczy 29", tylne koło.

Długość szprych lewa strona 16 sztuk 292mm

Długość szprych prawa strona 16 sztuk 292mm

Nyple długość 12mm

Szprychy dt champion grubość 2mm

7 godzin temu, dawix992 napisał:

Witam



Jeżeli masz inną średnicę obręczy to napisz jaką i też obliczę.

[dawix992]

Zaszły małe zmiany...

Obręcz DT Swiss FR570, 27,5 tylne

Piasta NOVATEC DH82SB 12x150mm 32ot.

[leejoonidas]

32 sztuki szprych o długości 272mm

Szprychy dt champion grubość 2mm

Nyple 12mm

Zaplot na trzy krzyże.

[dawix992]

 @leejoonidas,  dziękuję

[dawix992]

17 godzin temu, leejoonidas napisał:

32 sztuki szprych o długości 272mm

Na pewno wszystkie jednakowej długości? Piasta po stronie napędowej ma niższy rant.

[leejoonidas]

Jeżeli nie masz zaufana do moich wyliczeń to zrób je sam i porównaj z moimi. Skoro nie potrafisz sam obliczyć długości szprych i pewnie koła też nie zapleciesz a o geometri już nie wspomnę, to możesz oddać do serwisu piastę i obręcz a tam już zrobią całe koło bez informowania Cię o tym jaką długość szprych zastosowali i to będzie najrozsądniejsze rozwiązanie.

[dawix992]

Zapleść potrafię, ale nie będę tego robił bo i tak nie wycentruję koła tak dobrze jak na centrownicy więc oddam do serwisu.

Chciałem tylko kupić szprychy sam dlatego pytałem o długość.

Z wyliczeniem nie ma problemu, ale nie ma nigdzie danych nt. piasty

[MikeSkywalker]

Jest suwmiarka, czy nawet zwykła linijka

[leejoonidas]

4 godziny temu, dawix992 napisał:

ale nie ma nigdzie danych nt. piasty

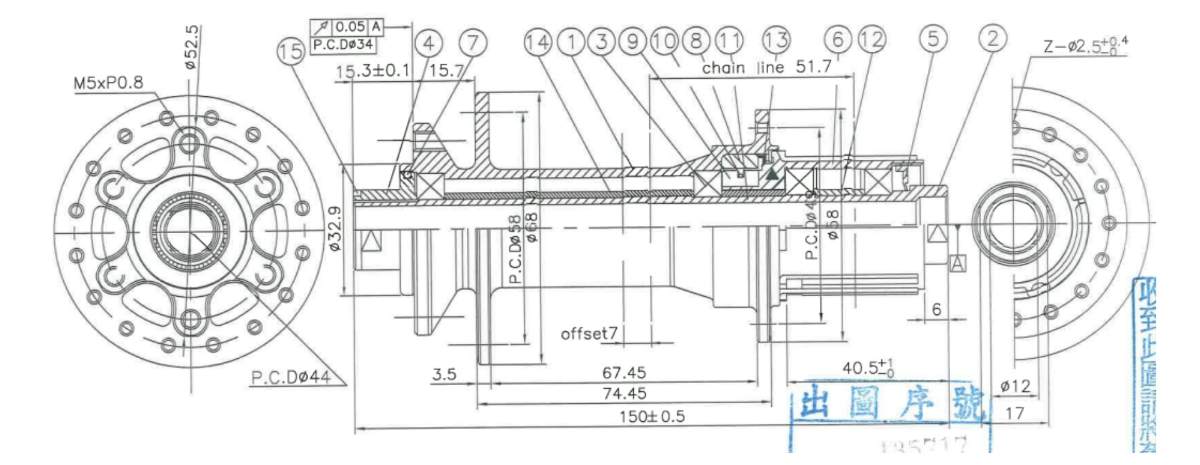

Skoro nie potrafisz posługiwać  się linijką i suwmiarką to teraz możesz sam wyliczyć, tu masz rysunek Twojej piasty z wymiarami.

[dawix992]

Ale z Was marudy... nie mam tej piasty fizycznie.. dopiero mam w planie ja zakupić razem ze szprychami. Gdybym ją posiadał nie byłoby tematu.

[leejoonidas]

Jesteś beznadziejny, dość że nic nie potrafisz zrobić i nic nie wiesz na temat budowy kół rowerowych to jeszcze narzekasz gdy inni podają Ci gotowe rozwiązania na tacy.

[dawix992]

@leejoonidas, dobra człowieku weź się lepiej nie udzielaj.. 😄 Jak masz odpisywać i marudzić to idź lepiej coś innego zrób..

[RafalxM]

Światli waszmościowie, czy ktoś jest mi w stanie podać jaką długość szprych i jakie nyple  będą pasować do przedniego koła, zaplot na 3 krzyże ?:

Obręczy i piasty nie mam jeszcze u siebie.

Piasta  15x100mm NOVATEC D041SB DB 32

Obręcz DARTMOOR CRUISER

Szerokość zewnętrzna: 40 mm
Szerokość wewnętrzna: 35 mm
Wysokość obręczy: 22 mm
OSB: 1.25 mm

[leejoonidas]

Koło 29"

Długość szprych lewa/prawa str. 287/289mm

Koło 27,5

Długość szprych lewa/prawa str. 268/270mm

Nyple 12mm

Szprychy DT Champion 2mm

[RafalxM]

Dziękuję bardzo .
