[Suport] Dodatkowy pierścień redukujący suportu

[Elliopoul]

Witam!

Za żadne skarby świata nie mogę znaleźć tego pierścienia i nie wiem czy dobrze szukam. Rama Merida megnesium 909 i suport SHIMANO DURA ACE BB-7700. Niestety po latach czas na kolejny suport jednak pierścień redukujący w ramie jest bardzo mocno sfatygowany i nie mogę znaleźć jakichkolwiek poszlak żeby go znaleźć. Proszę o pomoc.









[Gość]

Takie pierścienie są w każdym (chyba - wiem że szimano i token mają) HII. 3x2,5mm do rozmieszczenia po obu stronach.

[bogus]

To chyba nie jest podkładka dystansowa o której myślimy. W suportach BSA podkładki dajemy w zależności od szerokości mufy - przy 68 mm dwie po stronie napędu, jedna po stronie nienapędowej, przy mufie 73 mm odpowiednio jedna i zero.

6 minut temu, Elliopoul napisał:

Witam!

Za żadne skarby świata nie mogę znaleźć tego pierścienia i nie wiem czy dobrze szukam. Rama Merida megnesium 909 i suport SHIMANO DURA ACE BB-7700. Niestety po latach czas na kolejny suport jednak pierścień redukujący w ramie jest bardzo mocno sfatygowany i nie mogę znaleźć jakichkolwiek poszlak żeby go znaleźć. Proszę o pomoc.









Masz może zdjęcie tej części jak jest wyjęta?

[Elliopoul]

Zestaw był tak zapieczony, że zdecydowałem się na serwis i nie mam pod ręką w tym momencie żeby zrobić zdjęcie. Ale postaram się podrzucić foto.

[Gość]

Nie no wiadomo bogus, to może być jakiś wynalazek meridy, dlatego najlepiej zmierzyć mufę kupić nowy suporot i dodać tyle "spejserów" ile napisano w instrukcji.

[Elliopoul]

To nie jest tylko dystans ale TEN adapter najpierw się wkręca w mufę a w to później suport. TEN adapter ma gwint zewnętrzny. Jutro postaram się foto podesłać.

[Lawstorant]

Cytat

Takie pierścienie są w każdym (chyba - wiem że szimano i token mają) HII. 3x2,5mm do rozmieszczenia po obu stronach.

Cytat

To chyba nie jest podkładka dystansowa o której myślimy. W suportach BSA podkładki dajemy w zależności od szerokości mufy - przy 68 mm dwie po stronie napędu, jedna po stronie nienapędowej, przy mufie 73 mm odpowiednio jedna i zero.

XD no panowie, ale szosy nie mylimy z MTB. Szosy mają 68 mm lub 70 mm a suporty szosowe mają tylko jedną podkładkę.

[bogus]

Racja. Mój błąd.

Co nie zmienia faktu, że nie wiemy co to za adapter.

[Elliopoul]

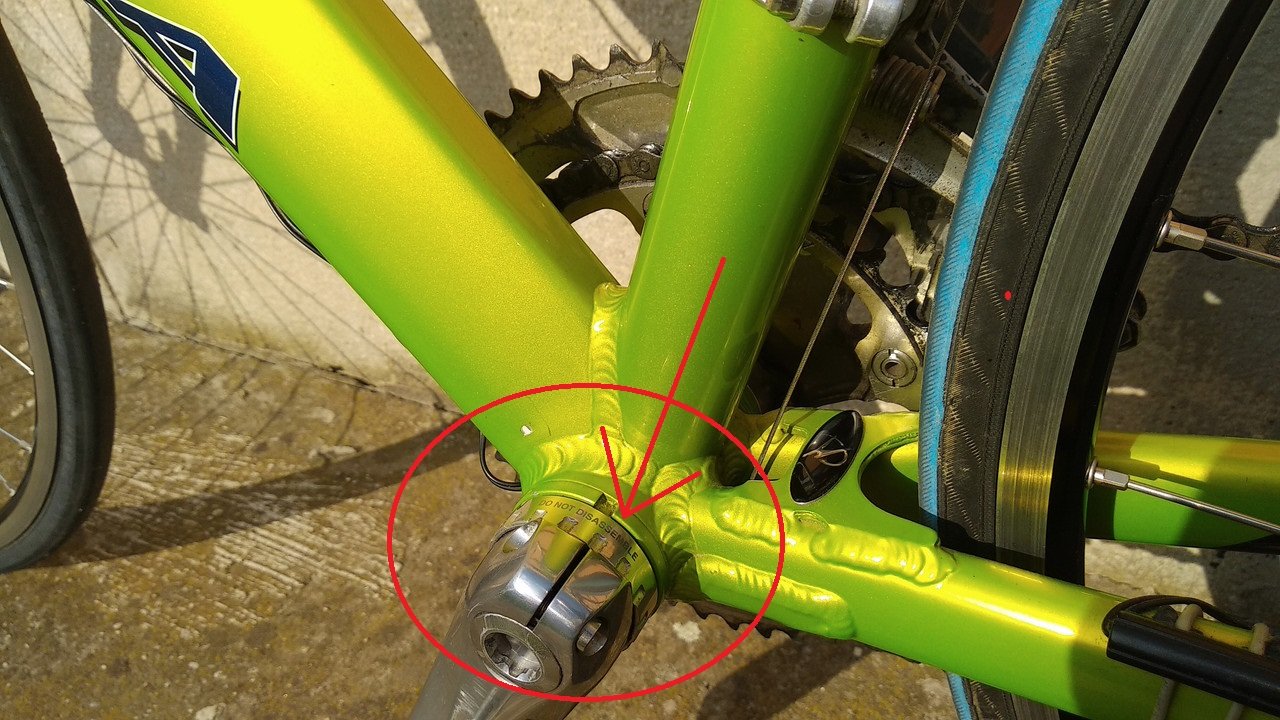

Tak wygląda pacjent:

[bogus]

Czegoś nie kumam. To twoja korba Dura Ace nie ma zintegrowanej osi suportu?

[Gość]

No po prostu octalink, chociaż faktycznie wyglądało jak H2. Tak czy inaczej, nie przejmowałbym się na razie starym suportem i pomierzył mufę - długość i szerokość wewnętrzną.

[Elliopoul]

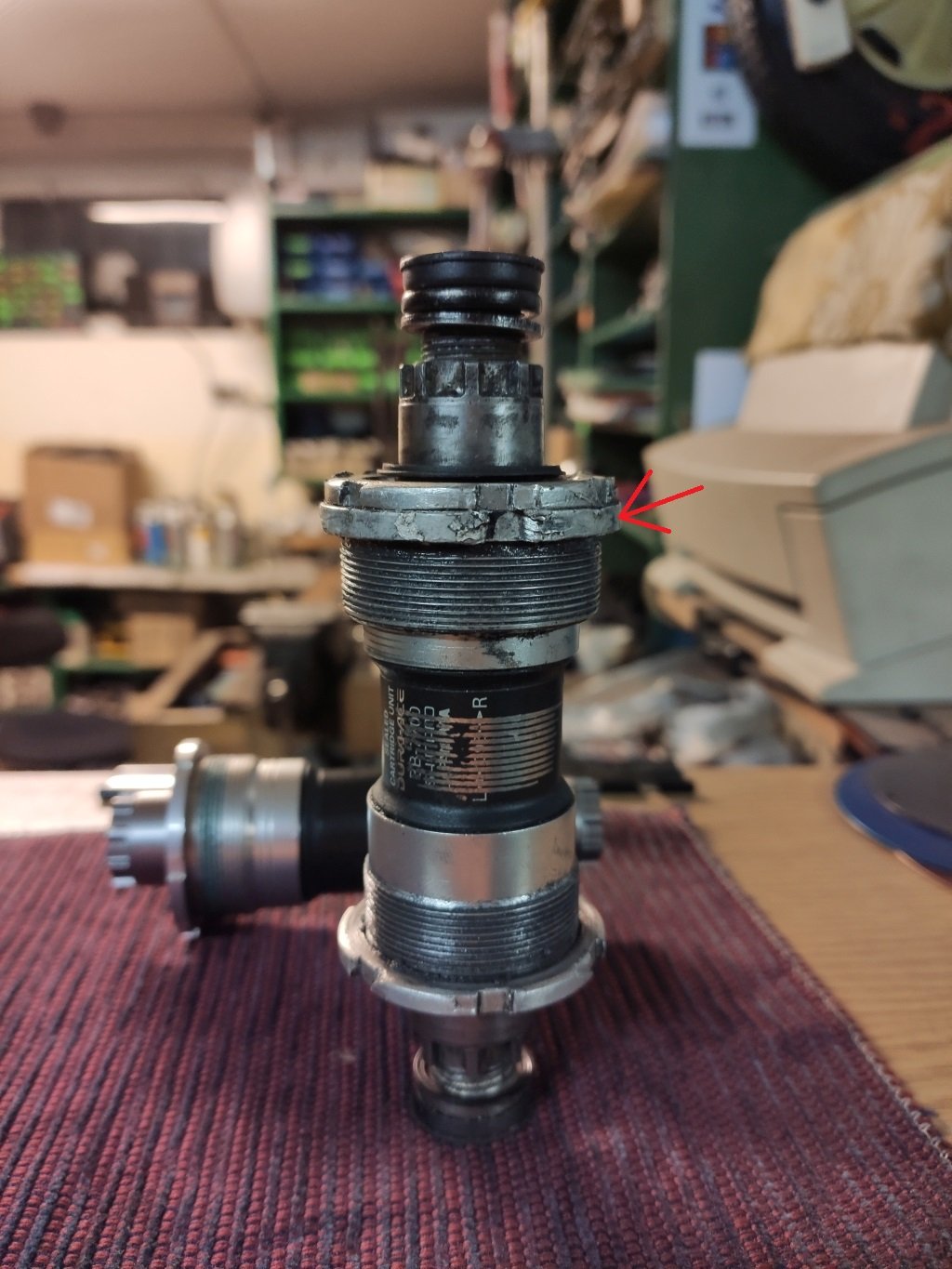

Przepraszam za wprowadzenie w błąd ale pierwsze zdjęcie jest poglądowe bo nie miałem szosy pod ręką - chodziło mi jedynie o wskazanie części. To jest tak jak pisze Danuel octalink. Suport stary to Shimano Dura-Ace 7700, gdzie długość osi / szerokość korpusu to 109.5mm/68mm. Jak widać w tle na zdjęciu mam już nowy suport i chce go zamontować tylko stary który totalnie się zajechał i rozsypał ultra mocno się zapiekł i za cholerę nie chce oddać tego CHOLERNEGO pierścienia. Pierścień z drugiej strony ładnie siedzi w ramie i przy montażu nowego suportu wystarczy go przesmarować. W tym przypadku można wydłubać z tego zapieczonego pierścienia co się da a pozostałości po suporcie, które w nim zostaną naciąć od środka i przez zagięcie do środka jakoś to wyciągać. Problem w tym, że zapewne nie obejdzie się bez śladów odkształceń i jeżeli wszystko mam na wierzchu chciałbym przy okazji a przede wszystkim możliwości założyć nowe pierścienie i spać spokojnie.... tylko jak to ustrojstwo namierzyć?

[bogus]

Poszperałem po necie i nasuwa się jeden wniosek. Musisz kupić suport na Octalink do szosy i będzie to samo. To ustrojstwo o którym piszesz jest zintegrowane z miskami to raz.

Dwa udało Ci się zdjąć sam pierścień czy razem z miską go masz?

Odczytaj parametry z Twojego suportu i kup taki sam.

Tutaj przykładowy suport octalink pod szosę. https://www.centrumrowerowe.pl/wklad-suportu-shimano-105-bb-5500-pd735/

Miska po prawej jest stała, zintegrowana z suportem, natomiast prawa jest zdejmowana. Powinieneś wkręcić to w mufę i musi działać.

Dura Ace wygląda na to że z dwóch stron miał takie pierścienie i był dostosowany pod dwa rodzaje muf 68 i 70 mm.

Spróbuj w ten sposób. Mam nadzieję, że pomogłem.



Edit: tutaj spójrz na dane techniczne https://bike.shimano.com/pl-PL/product/component/duraacetrack-7710/BB-7700.html

[Elliopoul]

Tak jak piszesz jest miska zdejmowalna i zintegrowana. Zdejmowana się ładnie wykręciła a PIERŚCIEŃ w który była wkręcona został w musie i siedzi tam ładnie i nie widzę potrzeby go ruszać. Reszta suportu (ze stałą miską) wykręciła się z mufy razem z PIERŚCIENIEM. Teraz problem poleca na odzyskaniu wykręconego PIERŚCIENIA ze starego suportu, bo dziadostwo jest zapieczone a co więcej oba elementy (miska i ten pierścień) są aluminiowe co może utrudnić cały zabieg. Mając wszystko na wierzchu wolę już i pierścienie wymienić na nowe, przesmarować po bożemu i mieć spokój.

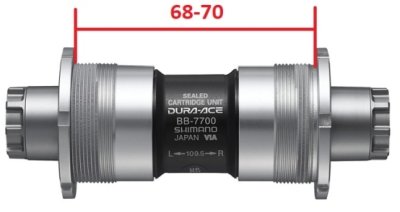

Warianty o których piszesz 68mm a 70mm warunkują jedynie szerokość suportu w tym wymiarze:



Więc szerokość suportu dalej jest taka sama i trzeba jakiś REDUKTOR / PIERŚCIEŃ do tego, żeby dopasować się do mufy ramy, która ma ok. 39.5 (mierzone z tego pierścienia po gwincie).

Kupiłem identyczny suport jaki był zamontowany. Skąd ten pierścienie mogą być?

[Elliopoul]

Dobrze to rozumiem?

*Więc szerokość suportu=średnica suportu

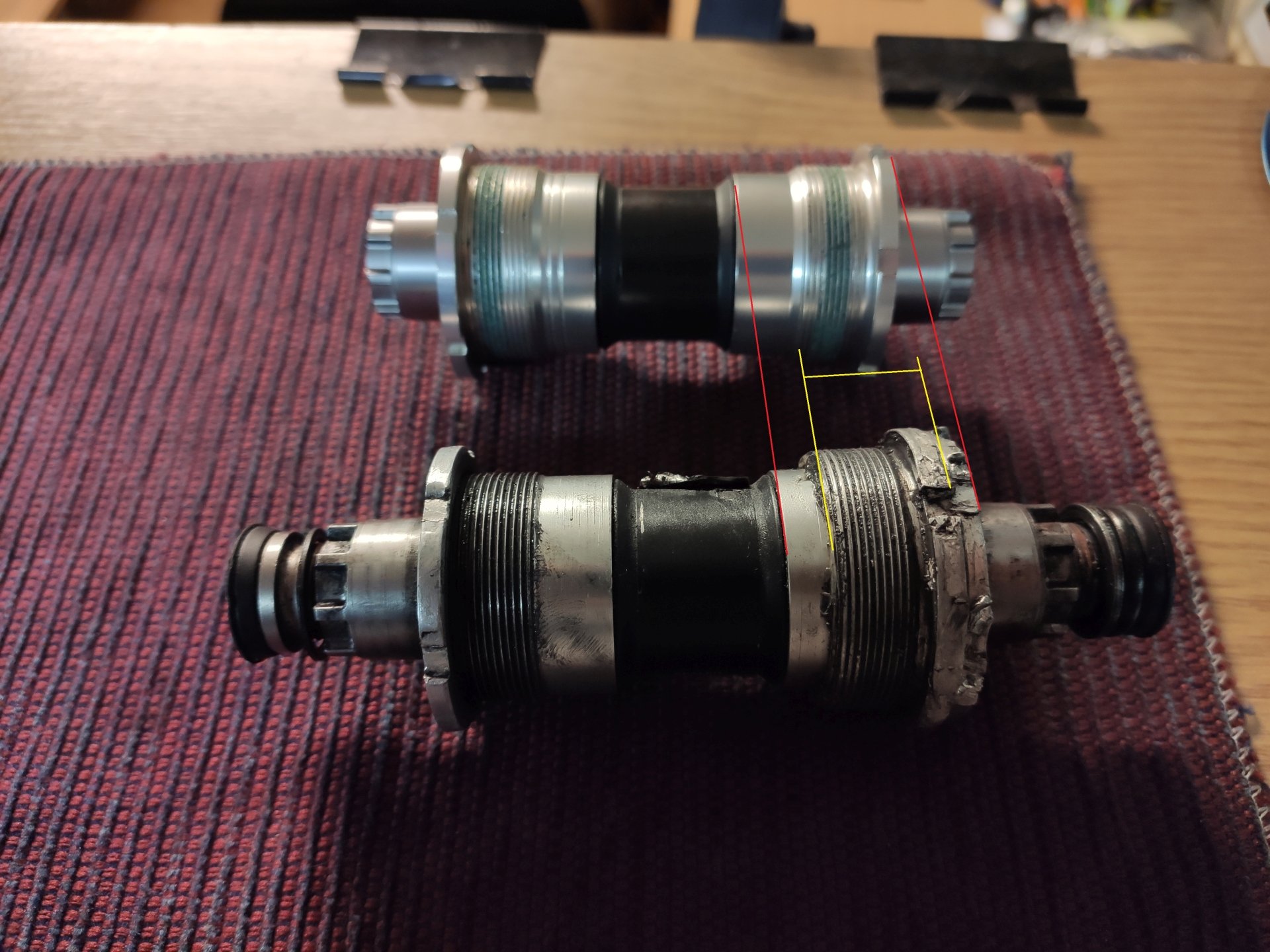

Na czerwono zaznaczona ta sama część w dwóch takich samych suportach. Na Żółto poszukiwany PIERŚCIEŃ, który jest dodatkowo nakręcony na miskę suportu. Drugi ten pierścień (którego nie ma po lewej stronie starego suportu) siedzi w mufie ramy

[bogus]

Szerokość suportu to nie średnica. Szerokość mierzysz od lewej do.prawej strony mufy suportu.

Zmierz mufe i nowy suport. Jak szerokość między miskami się zgadza to montuj. Według nie to troche konstrukcja suportów Octalink się zmieniła.

[Elliopoul]

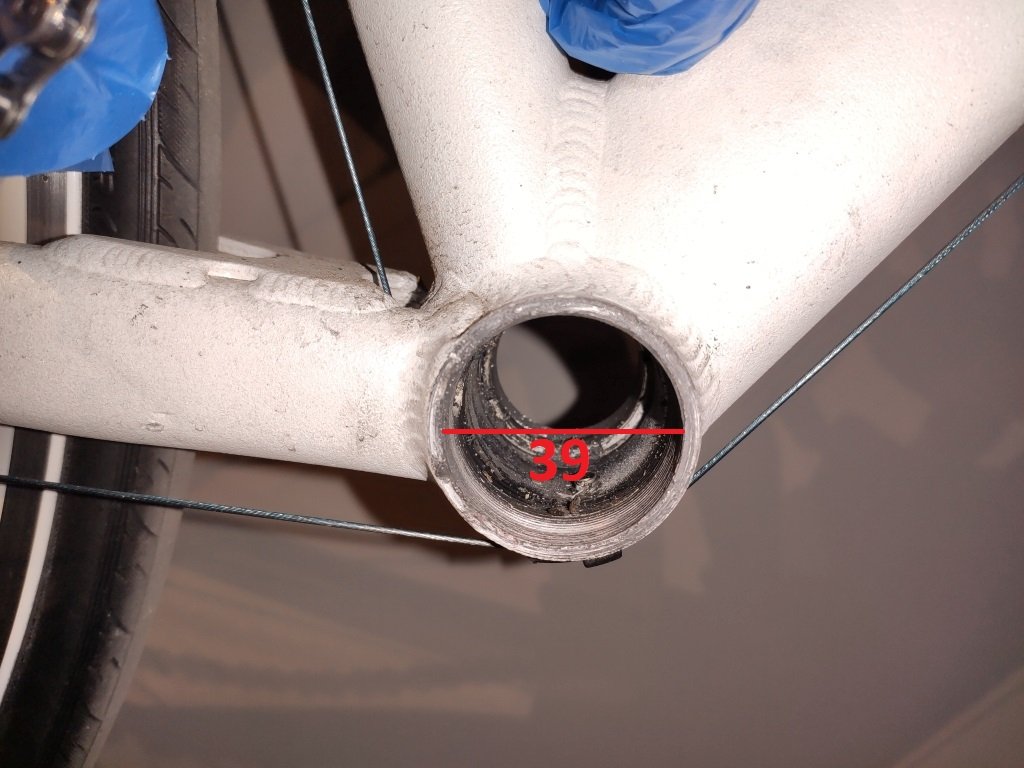

Mufa ramy bez pierścienia to 39mm (z tej strony suport wykręcił się z PIERŚCIENIEM):

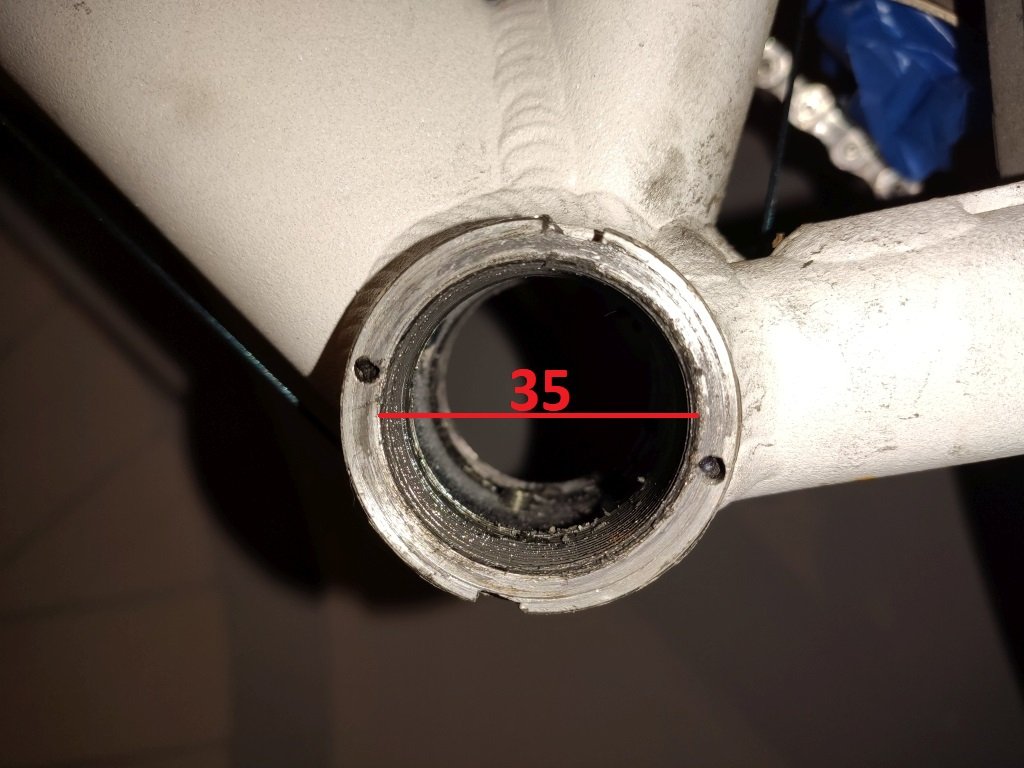

Z drugiej strony został pierścień i jego wewnętrzna średnica to 35mm:

Więc PIERŚCIEŃ to redukcja o 4mm. Jak namierzyć tego delikwenta żeby nie stracić nerwów?

[bogus]

To wcześniej w 100% się nie zrozumieliśmy o co chodzi.

W mufie po stronie gdzie jest średnica 39 mm jest gwint, czy nie?

Zmierz proszę średnicę miski nowego i starego suportu.

P.S. Moim zdaniem tak czy inaczej tą nazwijmy roboczo "redukcję" trzeba wykręcić z ramy żeby potem na przyszłość nie było problemu.

[Lawstorant]

Trochę za bardzo kombinujesz @bogus92. BSA to standard 1,37 cala czyli prawie te 35 mm. Tutaj widać, że mufa ma więcej i widać że z obydwu stron trzeba te pierścienie wkręcać bo merida musiała mieć jakiś genialny pomysł lata temu. Nic się nie zmieniło, i producenci dalej próbują wymyślać "lepsze" standardy tylko zamiast kombinować z BSA, bawią się w złe rozwiązywanie kwestii Press fitów.



Trochę szukam po internecie, i może te redukcje mają zapobiegać jakimś reakcją ze stalą czy coś? Jednak rama jest magnezowa. Problem w tym, że tego nie idzie dostać nigdzie. Chyba musiałbyś kupić drugi rower żeby z niego to wyciągnąć...

[Gość]

Właśnie tego się obawiałem, że to jakiś śmieszny adapter meridy. Ja bym uderzał do samego producenta czy nie mają gdzieś w kącie magazynu takiego dzynksu. O presfitach nie zaczynajmy, bo odkąd się o nich dowiedziałem, to zastanawiam się czyj to był pomysł.

[bogus]

2 godziny temu, Lawstorant napisał:

Trochę za bardzo kombinujesz @bogus92. BSA to standard 1,37 cala czyli prawie te 35 mm. Tutaj widać, że mufa ma więcej i widać że z obydwu stron trzeba te pierścienie wkręcać bo merida musiała mieć jakiś genialny pomysł lata temu. Nic się nie zmieniło, i producenci dalej próbują wymyślać "lepsze" standardy tylko zamiast kombinować z BSA, bawią się w złe rozwiązywanie kwestii Press fitów.



Trochę szukam po internecie, i może te redukcje mają zapobiegać jakimś reakcją ze stalą czy coś? Jednak rama jest magnezowa. Problem w tym, że tego nie idzie dostać nigdzie. Chyba musiałbyś kupić drugi rower żeby z niego to wyciągnąć...

Masz rację, zwyczajnie na początku nie zrozumieliśmy się z @Elliopoul co do średnic owych redukcji. Początkowo była mowa o pierścieniu dystansowym.

Zalazłem redukcje do suportów PressFit na BSA, natomiast z gwintowanej mufy 39 mm na BSA brak.

Moim zdaniem na ten moment są trzy wyjścia:

1. odzyskać za wszelką cenę redukcję, która została na misce suportu,

2. Udać się do Meridy i próbować coś kupić z czeluści magazynu,

3. Znaleźć człowieka, który dorobi coś takiego na wymiar.

Jak widać jest to wymysł Meridy i zapewne gdziekolwiek indziej ciężko będzie to dostać.

[Elliopoul]

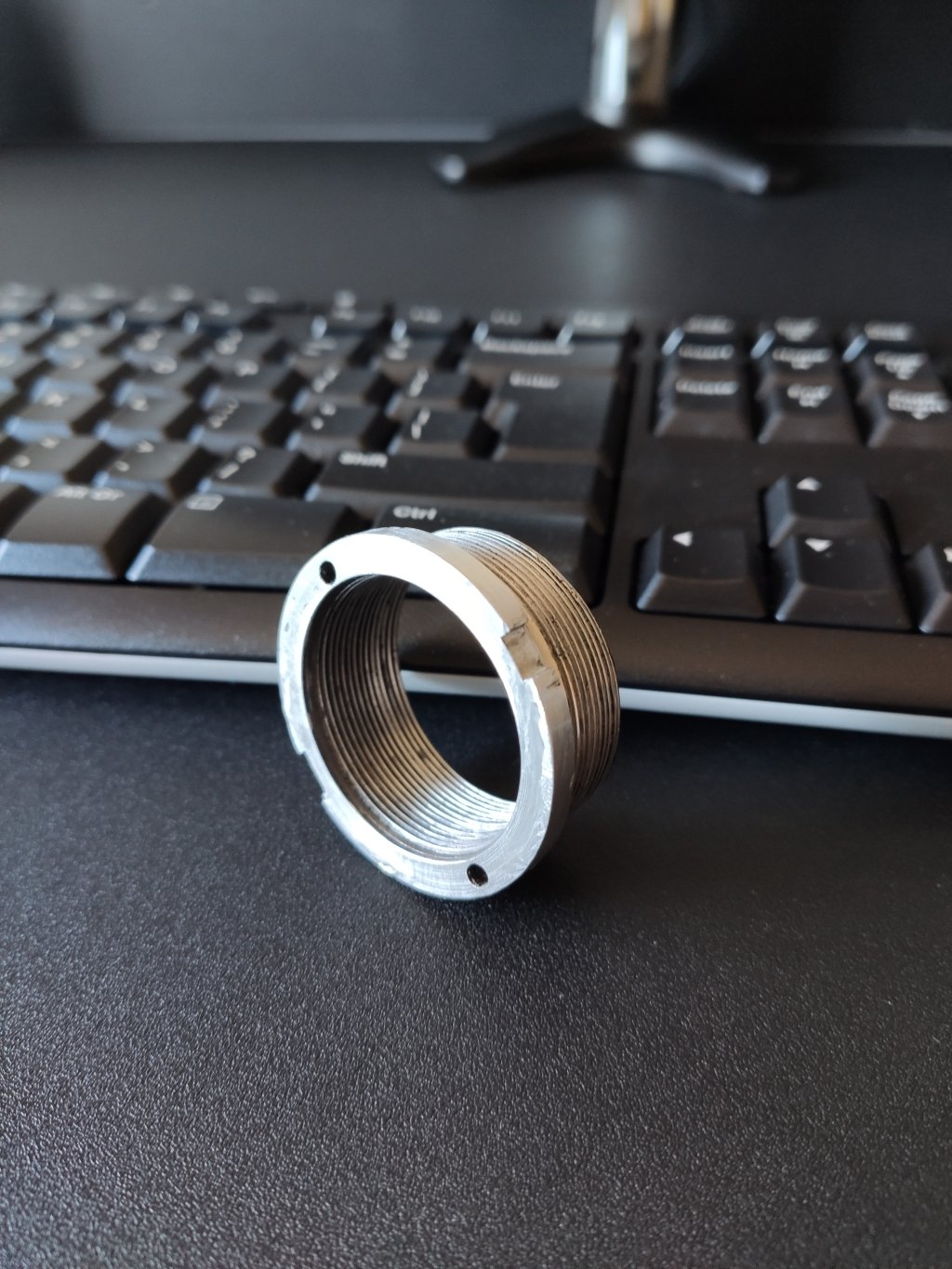

Nie będę wylewał żali co do ,,fachowców'', na których trafiłem ale w końcu trafiłem na odpowiednią osobę, która powiedziała ,,nie no - da się''. No i się dało:

Mam nadzieję, że gwinty całe i pójdzie gładko. To jest ten moment w którym mówię sobie, że w zimie będę wszystko przesmarowywał  Gość powiedział, że bez problemu może to wytoczyć z aluminium na spokojnie. Dzięki za zaangażowanie i pomoc!
