Kacperek12 Napisano 15 Lipca 2019 Napisano 15 Lipca 2019 Witam mam problem z upierdliwą sztyca, która ma luz w ramie pomimo mocniejszego dociśnięcia zacisku. Mierzyłem sztycę i rurę podsiodłową sufmiarką i wymiary się zgadzają obie mają po 30.9mm, więc w czym jest problem?
Mod Team KrissDeValnor Napisano 15 Lipca 2019 Mod Team Napisano 15 Lipca 2019 Może to wina zacisku PS *suwmiarką
Gość Napisano 15 Lipca 2019 Napisano 15 Lipca 2019 Ekhm, jak sztyca może mieć luz mimo że obydwa wymiary są identyczne? W takim przypadku sztyca właściwie nie powinna wejść w rurę podsiodłową, ewentualnie z bardzo dużym oporem. Podejrzewam że nie mierzyłeś super dokładnie, zwłaszcza że suwmiarka średni nadaje się do pomiaru średnicy wnętrza rury. Jeżeli luz jest przed zaciśnięciem zacisku, to tak już bywa. W czterech ramach które miałem/ mam tak było. Sprawdzałem także kilka rowerów w sklepach i było podobnie. Taki urok tanich ram, na czymś trzeba oszczędzić, więc precyzja wykonania trochę na tym cierpi. Jak nie jesteś bardzo ciężki, nie powinno mieć to wielkiego znaczenia.
Mod Team michuuu Napisano 15 Lipca 2019 Mod Team Napisano 15 Lipca 2019 13 minut temu, skom25 napisał: zwłaszcza że suwmiarka średni nadaje się do pomiaru średnicy wnętrza rury. Herezje waść głosisz. Większość suwmiarek przystosowana jest do pomiaru zewnętrznego i wewnętrznego.
Gość Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 Owszem, ale nie o tym piszę. Złapać dokładną średnicę jest ciężko, bo jednak musisz trafić idealnie w najszersze miejsce, żeby pomiar był dokładny. Jak ja robiłem pomiary, to rozstrzał wyników był gdzieś w zakresie 0,05 mm. Właśnie dlatego mnie zastanowiło, że autor podał idealnie ten sam wynik dla obydwu elementów.
Mod Team michuuu Napisano 16 Lipca 2019 Mod Team Napisano 16 Lipca 2019 2 godziny temu, skom25 napisał: Jak ja robiłem pomiary, to rozstrzał wyników był gdzieś w zakresie 0,05 mm. Kwestia wprawy. Ale jest to osiągalne dla każdego komu ręce nie latają jak pianiście po przepiciu. A dokładność rzędu 5 setnych jest akceptowalna dla tego narzędzia. Do dokładniejszych pomiarów są inne. No i nie walczymy o 5 setek przy połączeniu rura-sztyca, to nie prom kosmiczny. Filip ostatnio jestem w opozycji do Twoich postów ale to przypadek bez osobistych wycieczek.
Gość Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 No tak, ale jak "walniesz się" o 5 setek w jednym i drugim, to wychodzi już 0,1 mm @michuuu nie ma problemu. Tak długo jak każda strona ma jakieś argumenty, tak długo dyskusja ma sens Po to jest forum, można się czegoś nauczyć a nie tylko głaskać się po głowie
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 Luz jest przed zaciśnięciem i potem po zaciśnięciu też jest minimalny luz. Zacisk jakiś za 6zł.
Mod Team michuuu Napisano 16 Lipca 2019 Mod Team Napisano 16 Lipca 2019 Teraz, Kacperek12 napisał: Zacisk jakiś za 6zł. Kup taki zaciskany śrubą na klucz imbusowy. Jak średnice pasują to winny jest zacisk.
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 Nie bo będę musiał nosić klucz przy sobie.
Mod Team michuuu Napisano 16 Lipca 2019 Mod Team Napisano 16 Lipca 2019 A często wachlujesz się z wysokością?
Dokumosa Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 Jeśli sztyca bez siodła wpada w rurę podsiodłową (po całkowitym rozkręceniu zacisku) pod własnym ciężarem to nie wróży to nic dobrego na przyszłość dla ramy.
RafalxM Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 w stalowym Garym miałem ten sam problem, sztyca 27.2 , ten zacisk dopiero dał radę (Author AQR-C09) , żadne skręcane na imbus się u mnie nie sprawdzają
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 26 minut temu, Dokumosa napisał: Jeśli sztyca bez siodła wpada w rurę podsiodłową (po całkowitym rozkręceniu zacisku) pod własnym ciężarem to nie wróży to nic dobrego na przyszłość dla ramy. Nie wpada. MICHUUU. Różnie nieraz często nieraz rzadko ale wachluje. Jak przekręciłem zacisk by wycięcie zacisku pokrywało się z wycięciem ramy to luz znikną. Przy ustawieniu zacisku wcięciem do tyłu i zaciśnięciu luz jest na końcu sztycy, który znajduje się w ramie.

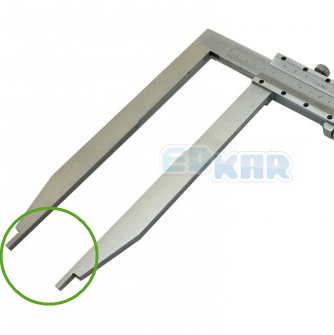

Garlock Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 11 godzin temu, michuuu napisał: Większość suwmiarek przystosowana jest do pomiaru zewnętrznego i wewnętrznego Może to mały off-top ale złapanie dokładnego wymiaru wewnętrznego (średnicy) typową suwmiarka z takimi szczękami jest dość trudne, spore ryzyko że nie złapiemy średnicy (maksymalna cięciwa) tylko trochę mniejszą cięciwę. Dużo łatwiej (i dokładniej) się mierzy wewnętrzne średnice takimi szczękami ale mało suwmiarek takie ma (zwykle te duże). I nie zmierzymy nimi bardzo małych otworów.
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 Zmierzyłem dokładniej i wychodzi na to, że rura podsiodłowa z nałożonym zaciskiem( nie zaciśniętym) ma wewnętrzną średnice 31mm z groszami a sztyca w miejscu gdzie wchodzi w rame ma 30.5mm. Sztyca na górze , blisko siodełka ma 30.9mm.
Gość Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 @Garlock mam kilka suwmiarek, w tym taką jak na dole. Jak dokonać pomiaru takimi szczękami? Gdy suwmiarka jest zsunięta, to szczęki przecież do siebie nie przylegają. Skąd mam wiedzieć jaki jest wynik? No to masz 0,5 mm różnicy, nic dziwnego że lata. Już przy 0,2 mm luz jest mocno wyczuwalny przed zaciśnięciem.
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 Ciekawe skąd taka różnica się zrobiła. Czyli kupić nową sztycę, tylko teraz pytanie jakiej średnicy? Sztyc 31mm chyba nie ma?
Garlock Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 5 minut temu, skom25 napisał: Jak dokonać pomiaru takimi szczękami? Gdy suwmiarka jest zsunięta, to szczęki przecież do siebie nie przylegają. Skąd mam wiedzieć jaki jest wynik? Szczeki są zaszlifowane (zewnętrzne powierzchnie) na okrąg. Jego promień powinien być gdzieś wybity na suwmiarce (jak nie ma, to trzeba go zmierzyć zwykłą suwmiarką). W mojej jest to 10mm. Czyli przy maksymalnie zsuniętych szczękach (odczyt 0mm) minimalna możliwa do zmierzenia średnica to 10mm. Jak rozsuwasz szczeki to odczytujesz z noniusza wynik i dodajesz do niego te 10mm (czy ile tam maja te zsunięte szczęki u ciebie)
Mod Team michuuu Napisano 16 Lipca 2019 Mod Team Napisano 16 Lipca 2019 54 minuty temu, Garlock napisał: est dość trudne, spore ryzyko że nie złapiemy średnicy (maksymalna cięciwa) tylko trochę mniejszą cięciwę. Dużo łatwiej (i dokładniej) się mierzy wewnętrzne średnice takimi szczękami Jak modowie mają zamiatać to pociągnę dalej. Mam na co dzień do czynienia z takimi narzędziami i moje odczucia są zupełnie inne. Z reguły te z dolnego zdjęcia z racji większej odległości miejsca pomiarowego od szyny z noniuszem są mniej dokładne od klasycznej z górnego zdjęcia. Jeżeli jeszcze dołożymy do tego trochę siły + ramie jak wyżej to błąd się pogłębia.
Garlock Napisano 16 Lipca 2019 Napisano 16 Lipca 2019 Teraz, michuuu napisał: Jeżeli jeszcze dołożymy do tego trochę siły + ramie jak wyżej to błąd się pogłębia Zgoda, ale te walcowe części bardzo ładnie układają się w otworze i ryzyko przekoszenia lub pomiaru nie po średnicy jest dużo mniejsze. Dodatkowo w intensywnie używanych suwmiarkach najszybciej zużywają się ostre krawędzie pomiarowe ( w szczękach zewnętrznych i wewnętrznych). Patrząc na nie pod światło dość szybko zauważymy szczelinę. Przy tych walcowy zużycie po latach jest praktycznie pomijalne (mniejsze od dokładności pomiaru)
Mod Team michuuu Napisano 16 Lipca 2019 Mod Team Napisano 16 Lipca 2019 Teraz, Garlock napisał: Patrząc na nie pod światło dość szybko zauważymy szczelinę. Przy tych walcowy zużycie po latach jest praktycznie pomijalne (mniejsze od dokładności pomiaru) Pozamiatają nas. Ale zwróć uwagę, że ze wzrostem wielkości(długości suwmiarki) maleje dokładność noniusza. I może się okazać, że mała z delikatnym prześwitem jest wciąż dokładniejsza od niezużytej dużej. Koniec akademickiej dysputy.
Kacperek12 Napisano 16 Lipca 2019 Autor Napisano 16 Lipca 2019 Ja się pytam jaki rozmiar sztycy kupić 31mm czy 31.2mm a nie która suwmiarka lepsza czy jak mierzyć suwmiarką.
