[Kalkulator długości szprych] Co oznacza "Grubość obręczy"

[Exon15]

Witam,

Korzystam z kalkulatora długości szprych od SAPIMa, i zastanawiam się co oznacza"Grubość obręczy", i jak ją zmierzyć? Chodzi o głębokość otworu na nypel, jak mam to zmierzyć, i czym?

[1415chris]

Z tego co pamietam, kalkulator Sapima pomija ERD obreczy na rzecz zmierzenia srednicy i wlasnie grubosci stopki.

Jak zmierzyc?

Wsadz nypel do otworu, wkrec szpryche, pociagnij za nia tak aby nypel dobrze siadl w otworze. Zaznacz na na jakiej wysokosci wychodzi z obreczy, potem zmierz odleglosc od tego znaku do podstawy glowki nypla.



[MikeSkywalker]

Wystarczy zmierzyć grubość obręczy suwmiarką, opierając ją o obręcz od strony szprych

[Exon15]

@MikeSkywalker Nie do końca rozumiem jak mam tą suwmiarkę ustawić

[MikeSkywalker]

Tym elementem po prawej stronie mierzy się głębokość. Opierasz suwmiarkę na krawędzi otworu na nypel w obręczy, potem wsuwasz ten "pręcik" do środka tak żeby doszedł do przeciwległej krawędzi otworu w obręczy i sprawdzasz wartość na podziałce.

[Janu_sz]

Panie gimby nie znają takiej suwmiarki, nie potrafiły by odczytać nawet z niej po przecinku

Teraz to wyświetlacze majom.

[Exon15]

@MikeSkywalker No spoko, wyszło mi 10mm, a gdy odczytywałem ze sposoby z nyplem wychodziło mi 6mm, więc nie wiem ile w końcu powinienem napisać, chodzi o to, że ten "pręcik" ma być równolegle ustawiony do tych "ścianek" w obręczy?, bo jednak nypel jest krótszy

[MikeSkywalker]

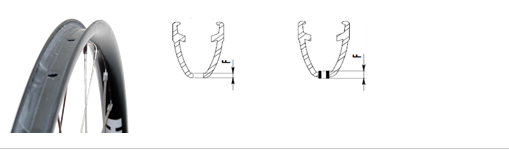

Masz zmierzyć odległość podaną na rysunku w pierwszym poście, nie wiem jak to opisać. Ale 10mm to dużo, 6mm podobnie - zwykle jest to ok. 3.

[SoloTM]

Nie prościej znaleźć wszystkie parametry obręczy, które są potrzebne do kalkulatora ? Co to za obręcz?

[Exon15]

@SoloTM Dartmoor Raider, a piasta Shimano M475

[SoloTM]

Są różne wersje obręczy raider ( możliwe, że różnią się też rocznikiem/rozmiarami ) że o rozmiarze koła nie wspomnę.

Charakterystyka:

• materiał: aluminium 6061-T6
• rozmiar: 26"
• dwuścienna
• ilość otworów: 32h lub 36h
• zew. szerokość: 31,4 mm
• wew. szerokość: 24 mm
• wysokość obręczy: 21 mm
• ERD: 533.6mm (26”)

v.2:

Charakterystyka:

• materiał: aluminium 6061
• rozmiary: 26"
• zewnętrzna szerokość: 31,4mm
• wewnętrzna szerokość: 24mm
• wysokość obręczy: 21mm
• ERD: 537mm
• otwory: 36, 32

Najpierw ustal co to za model dokładnie.

[Exon15]

@SoloTM Szukałem w specyfikacjach, ale nie mogę znaleźć "grubości obręczy", moje to są te zwykłe, nie v.2

[1415chris]

@ SoloTM, prosciej?

To podaj, jakakolwiek obrecz, gdzie producent podaje jaka jest wysokosc stopki. Pomoge ci, nikt tego nie robi. Standardem jest ERD.

Ale jak chcesz miec dokladnie zmierzona obrecz pod dlugosc szprych, to robisz sam pomiary. To co wklejasz jest kompletnie bezuzyteczne.

Suwmiarka tez mozna, jak i wieloma innymi sposobami.

Nie znam tych obreczy ale 10mm to troche przesada.



[SoloTM]

Też prawda, że erd wystarczy.

Standardowo grubość to jakieś 2-3 mm.

Tu jak byk, że erd to samo dla v1 i v.2 ( 537 ) hmm..

https://issuu.com/dartmoor-bikes/docs/dartmoor_2017_catalog_-_short_versi/24

i tu też 537 mm

https://velo.pl/sites/default/files/informacje/2017_recommended_spokes_length_0.pdf

[Dokumosa]

Suwmiarką nie zrobisz pomiaru bezpośrednio bo nie podjedziesz z nią do powierzchni oparcia główki nypla.

[1415chris]

Mimo podawanych wymiarow ERD, mierzylbym sam, zeby potem sie nie okazalo, ze szprychy moglyby byc nieco dluzsze
