[DIY] Naprawa haka przerzutki w Kellys Gate 30

[provayder]

Witam

Podzielę się z Wami jak naprawiłem hak przerzutki w swoim Gate 30.

Luźny hak był przyczyną irytującego stukania/terkotania napędu w czasie jazdy. Ponieważ działo się to głównie w czasie mocnego pedałowania na pierwszy ogień poszedł suport, jednak jego wymiana nie rozwiązała problemu. W końcu znalazłem winowajcę, czyli luźny hak. Po jego dokręceniu irytujące dźwięki ustały. Po pewnym czasie jednak wróciły i okazało się, że niestety puściły gwinty w haku i właściwie konieczna byłaby wymiana tego elementu na nowy. Postanowiłem jednak tym razem zaoszczędzić gotówkę i spróbować naprawić hak samodzielnie.

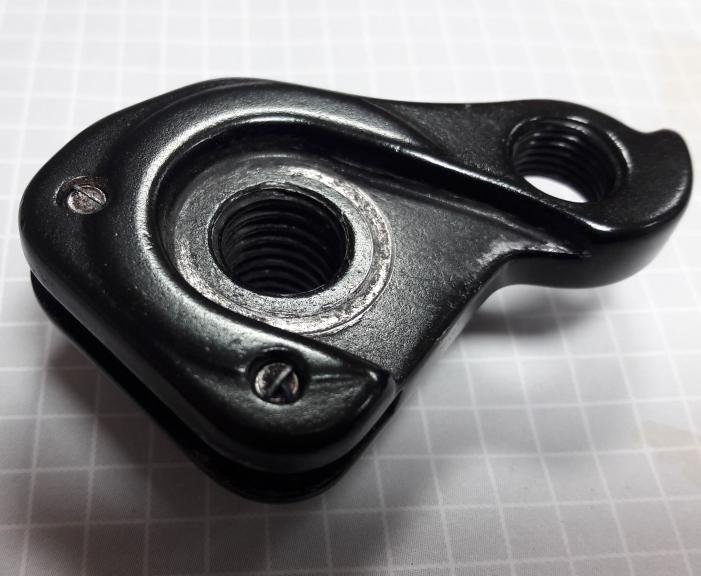

Hak wygląda tak:

W ramie są przelotowe otwory. Opcje naprawy były dwie: albo powiększyć otwory i zmienić gwint w haku z M4 na M5 co wiązałoby się też z wierceniem ramy, albo usunięcie resztek gwintu, zmianę kierunku mocowania śrub i zastosowanie nakrętek. Wybrałem tą drugą opcję:

Z drugiej strony konieczne jest zastosowanie podkładek. Ich brak powoduje wciskanie się nakrętek w fazki otworów i utrudnia właściwe i mocne dokręcenie śrub.

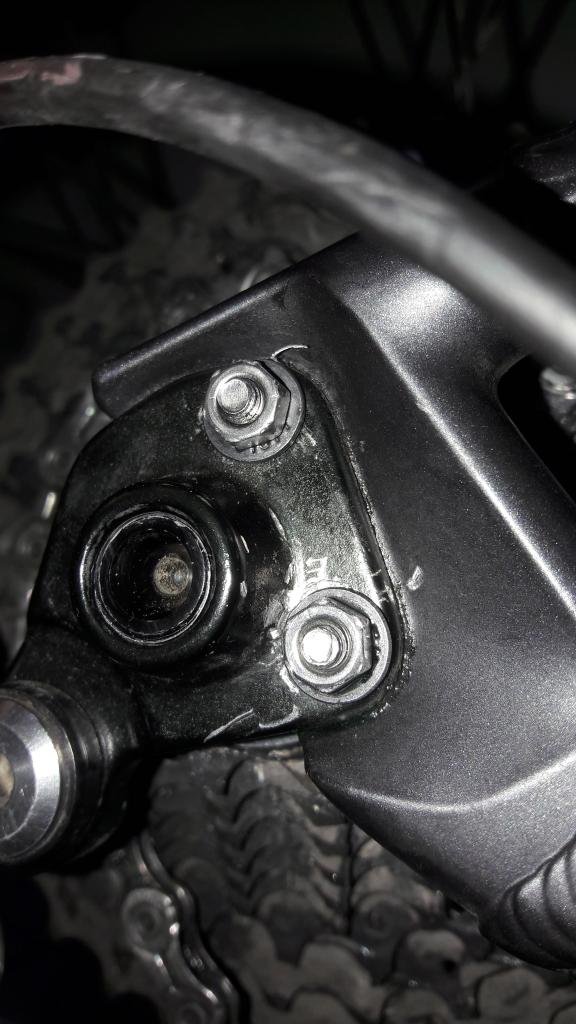

Po zmontowaniu całość wygląda tak:

Mam jeszcze koncepcję wykonania docisku zamiast zwykłej podkładki.

Mam nadzieję, że komuś się to przyda.

Pozdrawiam

[provayder]

Uzupełnienie:

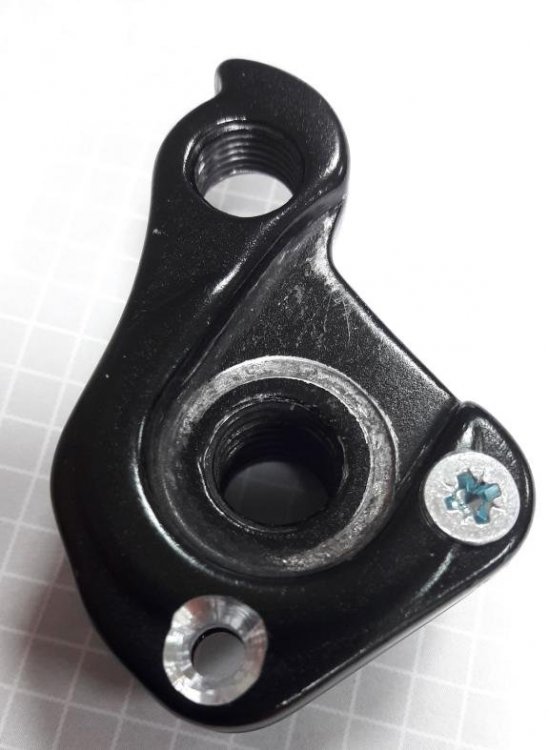

Tak jak pisałem wcześniej wykonałem właściwe podkładki dla lepszego docisku. Podkładki zrobiłem ze stożkowych łbów śrub M5, w których wywierciłem otwory pod śrubę M4. Podkładki wyglądają tak:

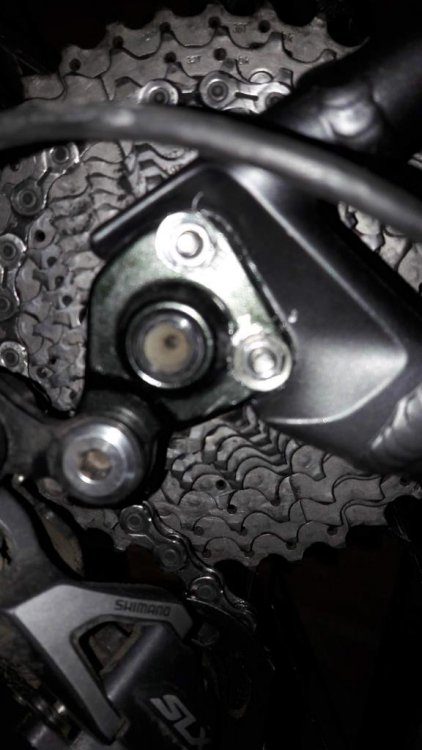

Przy montażu dodatkowo użyłem kleju do gwintów. Całość prezentuje się tak:



Pozdrawiam
