[Suport] Proszę o pomoc zerwana mufa suportu.

[Yossarian]

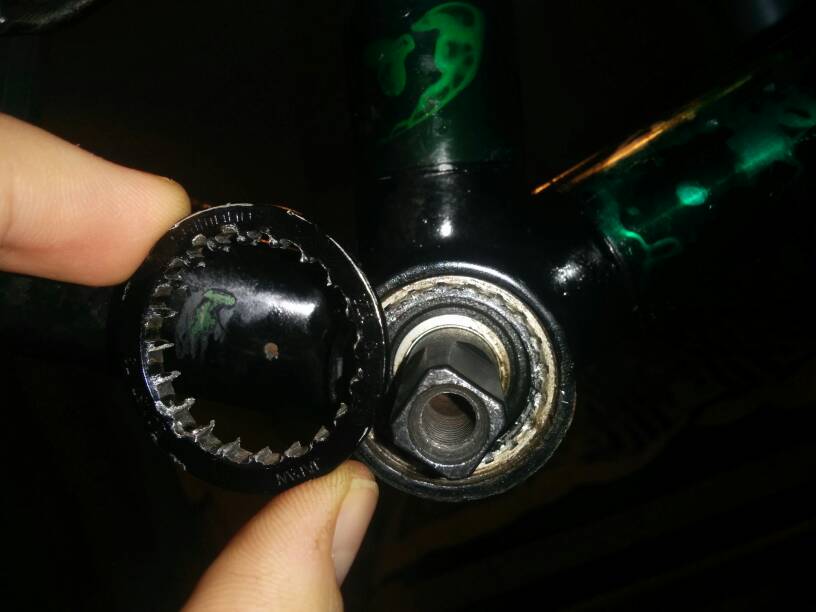

Może ktoś doradzi mam poważny problem z demontażem suportu na kwadrat. Odkręciłem bez problemu mufę z tworzywa po lewej stronie. Nie udało się odkręcić aluminiowej po stronie napędowej. WD40, grzanie opalarką, ani drgnie. Przy rozwiązaniu siłowym z dźwignią pękła. Zerwała się i wykręciła na głębokość nacięć na klucz do suportu. Reszta została w środku. Czy możliwe jest wybicie suportu w kierunku z prawej strony na lewą i później wycięcie prawej aluminiowej mufy precyzyjną mini szlifierką? Rama roweru stalowa. Czy może coś blokować wybicie suportu, np. czy możliwe jest że z prawej strony nie ma mufy tylko gwint znajduje się bezpośrednio na suporcie i wybicie go będzie niemożliwe. Będę wdzięczny za rady. Poniżej fotka jak to wygląda teraz od uszkodzonej strony napędowej. Nie ma żadnego oznaczenia jaki to suport, jest od nowości i napisane jest tylko Japan, a rower to 25 letnia Merida w całości na osprzęcie XT.



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[seraph]

Czemu zakładasz drugi taki sam temat? Zaraz wyląduje na śmietniku, a Ty w ogóle coś ruszyłeś ze sprawą? Poza tym to zerwałeś miskę nie mufę - jakbyś zerwał mufę to rama na złom

[lichak]





WD40, grzanie opalarką



Takie coś Ci nie pomoże.

Powinien pomóc dobry młotek, wybij suport cały z łożyskami i delikatnie oraz uważnie brzeszczotem zetnij miskę, wtedy powinno się już wykręcić palcami, ew. pomóż sobie śrubokrętem płaskim.

[Yossarian]

Czemu zakładasz drugi taki sam temat? Zaraz wyląduje na śmietniku, a Ty w ogóle coś ruszyłeś ze sprawą? Poza tym to zerwałeś miskę nie mufę - jakbyś zerwał mufę to rama na złom

Pytam ponownie dziś dostałem nowy suport i w nim gwint jest na suporcie. Nie ma miski. Jeśli w moim byłoby to samo to wybijanie na siłę się nie uda.



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[kurt_hectic]

Wy chcecie wybijać sam środek co nie? Ja kiedyś musiałem tak zrobić, potem plastikową część, wkręcaną końcówkę przepiłowałem. Oczywiście uszkodziłem wszystko, gwint itp. no ale trzeba było. Potem czyszczenie, smarowanie i nowy suport.

[Yossarian]

Wy chcecie wybijać sam środek co nie? Ja kiedyś musiałem tak zrobić, potem plastikową część, wkręcaną końcówkę przepiłowałem. Oczywiście uszkodziłem wszystko, gwint itp. no ale trzeba było. Potem czyszczenie, smarowanie i nowy suport.

Ja mam wybijać z drugiej strony. Plastikową miskę mam wykręconą.



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[seraph]

Oczywiście, że masz gwintowane miski. Niby ja wykręciłeś drugą? Myślisz, że ta co została mogłaby być na wcisk?

Nam chodziło i nadal chodzi o to, żebyś z uszkodzonej miski wybił samo łożysko. Mufę to Ty masz przy ramie niedemontowalną i takiego nazewnictwa się trzymaj dla lepszej komunikacji.

Wybij łożysko, wydłub/wytnij miskę, popraw gwint i wkręć nową na jakiś smar - miedziowy lub od biedy nawet ŁT43, bo na sucho to już Ci ktoś wkręcił.

[Yossarian]

Oczywiście, że masz gwintowane miski. Niby ja wykręciłeś drugą? Myślisz, że ta co została mogłaby być na wcisk?

Nam chodziło i nadal chodzi o to, żebyś z uszkodzonej miski wybił samo łożysko. Mufę to Ty masz przy ramie niedemontowalną i takiego nazewnictwa się trzymaj dla lepszej komunikacji.

Wybij łożysko, wydłub/wytnij miskę, popraw gwint i wkręć nową na jakiś smar - miedziowy lub od biedy nawet ŁT43, bo na sucho to już Ci ktoś wkręcił.

Nie wiem czy się dobrze rozumiemy. Mam przed sobą nowy suport który kupiłem na wymianę i ma on tylko jedną miskę od strony lewej. Po prawej stronie napędowej, czyli tej którą mam uszkodzoną nie ma miski a gwint jest wykonany na suporcie. Jeśli tak jest też u mnie to nie wybiję całości bo będzie trzymał uszkodzony gwint, zniszczę do końca suport i rama do wywalenia.



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[lichak]





a gwint jest wykonany na suporcie





podeślij zdjęcie



zwykle prawa miska jest lekko wprasowywana

[Yossarian]





podeślij zdjęcie



zwykle prawa miska jest lekko wprasowywana

podeślij zdjęcie



zwykle prawa miska jest lekko wprasowywana

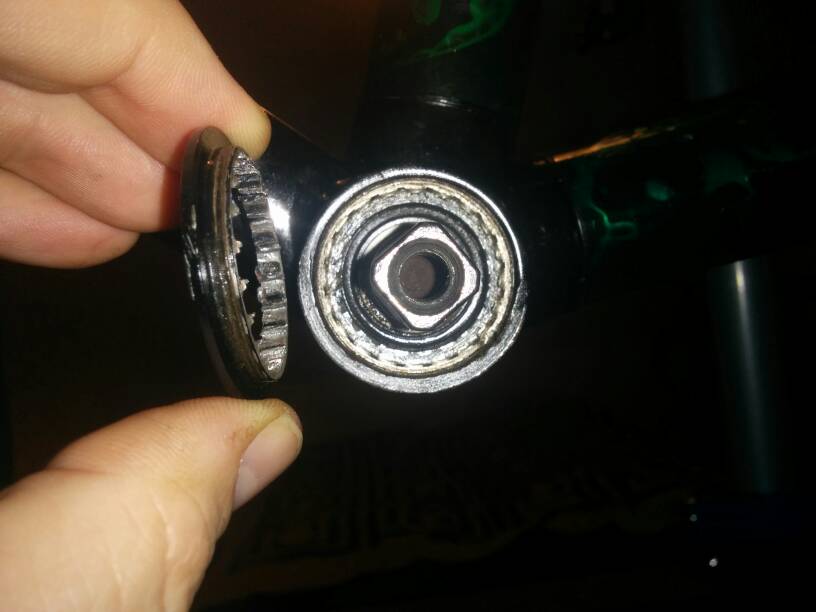

Fotka



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[lichak]

I tak jak tutaj, nigdy sie jeszcze nie spotkałem z zescalonym układem supurtu na kwadracie, wal smiało młotkiem, byle nie za mocno

[Dokumosa]

Są suporty gdzie po jednej stronie miska jest integralną częścią korpusu. Zapewne alu suport chemicznie zespawał się ze stalową ramą. To będzie wyjątkowo ciężko ruszyć. Na 4 takie przypadki (zerwane gniazdo klucza) tylko raz dałem radę. Wybiłem oś w stronę przeciwnapędową, wyjąłem łożysko od strony napędowej. Pilnikiem elektrycznym naciąłem dwa wzdłużne wyżłobienia na głębokość kilku cm dobrane pod odpowiedni kawał zahartowanego płaskownika. Płaskownik w imadło przytwierdzone do stołu warsztatowego i we dwóch kręcąc za ramę jakoś ruszyło. Ze stalowymi wkładami jest łatwiej bo po wybiciu osi można przyspawać odpowiedni "klucz" do ogryzka, który został w ramie i można wtedy ruszyć to kluczem udarowym.

[Gość]





Czy może coś blokować wybicie suportu, np. czy możliwe jest że z prawej strony nie ma mufy tylko gwint znajduje się bezpośrednio na suporcie i wybicie go będzie niemożliwe



A sprawdałes czy to co "odpadło" to na bank ALU ? czy moze jednak Stal ? Bo opcje sa 2 jesli to alu, to powinno sie dac wybic, Jesli jednak suport jest stalowy (ale wtedy pewnie by sie tak nie rozwalił), to pewnie miska suportowa jest zintegrowana z suportem i nie wybijesz tego, ale ... jakis mistrz od spawarki mogłby wtedy przyspawać os do miski, i jakby tak poszarpac za korby, moze by wykazło.

Mialem podobne przygody z trekiem 7.3, ktoremu w mufie stała woda. ale jakos to wylazło.



A i najwazniejsze, trzeba sie upewnic w ktora strone trzeba krecic moze dokrecałes

[Yossarian]

Część miski która odpadła jest na pewno aluminiowa. Wydrapałem kilka opiłków metalu ze środka od strony uszkodzonej i magnes stwierdza że jest to stal. Z tego wnioskuję że mam szczęście bo suport jest stalowy a uszkodzeniu uległa aluminiowa miska to chyba mogę siłowo wybić suport w kierunku strony nienapędowej. Czy mam walić bezpośrednio w oś suportu  i wybiję w ten sposób wszystko łącznie z łożyskami i obudową, czy przez jakąś rurę w łożysko?

[lichak]

Wal od strony napędu, pierw powinna Ci wypaść oś z jednym łożyskiem, następnie będziesz musiał wybić kolejne łożysko, ono już raczej wyjdzie bez problemu. W przypadku gdyby drugie łożysko nie chciało wyjść to się nie poddawaj tylko zaczynaj walić mocniej.

Bez strachu

[Yossarian]





pierw powinna Ci wypaść oś z jednym łożyskiem, następnie będziesz musiał wybić kolejne łożysko, ono już raczej wyjdzie bez problemu.



Czy obudowę suportu też dam radę wybić z uszkodzonej miski, czy będę musiał ją jakoś wyciąć?



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[lichak]

drugie łożysko nie wypadnie Ci bez obudowy, o tą obudowę się wcale nie martw.

[Yossarian]

drugie łożysko nie wypadnie Ci bez obudowy, o tą obudowę się wcale nie martw.

Reasumując walę najpierw w oś i wypada mi oś z lewym łożyskiem. Później wybijam nadal w kierunku nie napędzanej strony prawe łożysko które wypadnie razem z obudową. Czy tak ?



Wysłane z mojego Nexus 5 przy użyciu Tapatalka

[lichak]

TAK
