[Kompatybilność napędów] Temat do dyskusji, zadawania pytań, etc.

[Tatanka]

@seawolf688 Jeśli korba 2x10 i dedykowana do niej przerzutka,to łatwiej da się wyregulować na łańcuchu 10s.Na łańcuchu 9s na największym przekosie może następować ocieranie  o przerzutkę.Łańcuch 9s jest delikatnie szerszy.Ale da się jeździć.

[gtb]

Do takiego stopniowania korby spasuje tylko przednia pod

11 minut temu, seawolf688 napisał:

robię napęd 2x9.

kasetę mam 12-36, korba 38x24. Jaki łańcuch do tego? 9 czy 10? tak pytam bo mam nieużywany kmc x9.93..

Pod takie stopniowanie korby spasuje tylko przerzutka pod 2x10 a do takowej dla precyzyjnej pracy wskazany jest łańcuch 10s (9s może ocierać o klatkę przy skrajnych przełożeniach).



@Tatanka dla przedniej przerzutki szosowej z korbą trekingową oprócz pojemności będzie problem z maksymalnym wychyleniem ze względu na spasowaniem pod inną linie łańcucha.



Edytowane 28 Grudnia 2017 przez gtb

[seawolf688]

@Tatanka @gtb tak - mam przerzutkę przód 2x10 a dokładniej FD-M616 więc wygląda na to że kupię łańcuch 10s.

9s pójdzie w prezencie do roweru taty więc się nie zmarnuje.

Dziękuję na odpowiedzi!

[Tatanka]

@gtb Zgadza się.Czytałem wcześniejsze posty   Odpowiedziałem tylko o co mi chodziło ze stopniowaniem korby.

[adamos79]

Cześć, mam pytanko, chcę kupić pomiar mocy na korbę, jest wersja boost, lub boost z dystansem do standardowej wersji. Zakładając, że posiadam rower ze zwykłą linią łańcucha 49mm, a założę wersję boost to wtedy przesunie mi się linia łańcucha o 3mm na zewnątrz. Czy w napędzie 1x11 warto pójść tą drogą, czy lepiej dołożyć ten dystans za jedyne 40 € ? Pytanie pojawia się z powodu tego, że jednak dolna część zębatki jest znacznie częściej używana, ale czy przez to nie dojdzie do zbyt dużego przekosu łańcucha...3mm to dużo czy nie warto się rozwodzić ?

Edytowane 29 Grudnia 2017 przez adamos79

[Michal93]

Cześć. Nie mogę dojść do ładu z moim napędem i mam prośbę - czy może mi ktoś zmierzyć w miarę precyzyjnie (do 1mm styknie) średnice zewnętrzną i w miejscach gdzie układa się ogniwo blatów z korby 38z i 24z?

Dlaczego?

W levelu a2 z 2008r przerobiłem napęd z 3x9 na 2x9 i działało super. Zmieniłem ramę na reigna i przełożyłem prawie cały osprzęt no i wystąpił problem.
Przednia przerzutka FD-M676D (którą kupiłem z ramą bo moja z obejmą nie spasi) nie chce dźwignąć tematu :/
Wg specyfikacji ma pojemność 14T, 2x10.
Problem jest taki, że ustawiając przerzutkę na samym dole łańcuch od 3 albo 4 koronki zaczyna jeździć po wózku - dodatkowo przy takim ułożeniu przerzutki nie wrzucę 38t, gdyż wózek wjedzie w zęby od boku ...
ustawiając wózek na styk nad 38t aby pracował to nawet na największej zębatce z tyłu (32) łańcuch jeździ po wózku..

Dlaczego pytam o średnicę?
Ano dlatego że sam sobie wycinałem blaty i 24 i 38.. może je poprostu za duże zrobiłem? Generalnie łańcuch siada pięknie, system pracował w starej ramie na przerzutce od 3x9...
Rady? Sugestie?

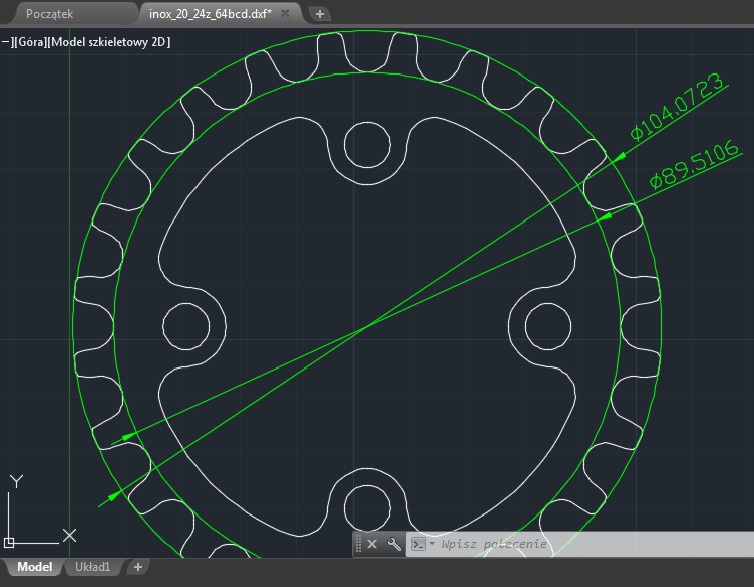

Edit: dodaję podgląd na moją zębatkę 24T i jakie ma wymiary

Edytowane 30 Grudnia 2017 przez Michal93

[Tatanka]

Nie mam zębatki 24T,ale korzystając ze wzorów wychodzi że powinna mieć średnicę 97mm.Zapewne w zależności od modelu może być iny wymiar.Jakie masz wymiary w blacie 38?

[Michal93]

Dla 38 wychodzi mi 162,2 po zewnątrz a po wewnątrz 146mm.
Jaki wzór? i czy nie liczy on przypadkiem średnicy podziałowej?

[Tatanka]

Średnica koła to obwód dzielony przez pi,czyli 3,14.

Obwód to 24 zęby co 1/2 cala,czyli 12 cali

12x2,54cm=30,48cm

30,48:3,14=9,70

Tak to obliczyłem.Wydaje mi się że poprawnie.

Co do blatu 38 to mam taki w jakiejś starej korbie 3rz,i o ile wymiar wew.jest jak u Ciebie,to zew. wynosi ok.157mm,ale nie mogę go dokładnie zmierzyć.

[Michal93]

Rozumiem, że to 38t już troszkę zjedzone?
No ale wzór na pewno nie określa zewnętrznej średnicy, a jeżeli liczyć tak jak średnice podziałową, to u mnie ma 97,2mm
A jeżeli nawet by miało 97 po zewnątrz to to tym bardziej nie rozwiązuje mojego problemu ocierającego łańcucha o dół wózka.

[Arni220]

Źle niestety, wyliczyłeś średnicę po podziałce zębatki, a podziałka nie jest na szczycie zębów, a +/- w połowie ich wysokości.



Michał, zmień łańcuch na 10s, a dwa, to skoro sam wycinałeś, to może zęby zębatek nie są w prawidłowej odległościod siebie. Strzelam, że masz za daleko od ssiebie zębatki skoro nie możesz wrzucić biegu i dwa, masz piny podnoszące itd?

I jeszcze jedno, poszukaj w sieci wzorów do wyliczeń kół zębatych w zależności od pidziałki. Wyliczysz sobie wszystko. To nie jest takie proste.

Edytowane 30 Grudnia 2017 przez Arni220

[Michal93]

Przeczytałeś dokładnie pierwszy post?  to już działało na innej ramie z inną przerzutką. Dwa następne takie zestawy jeżdżą u dwóch następnych znajomych, wszyscy mają to przerobione z napędu 3x9 na 2x9.
Co mi ma dać łańcuch 10s? niższy jest? nawet jeśli to o ile może być niższy skoro rolka łańcucha jest określona standardem.

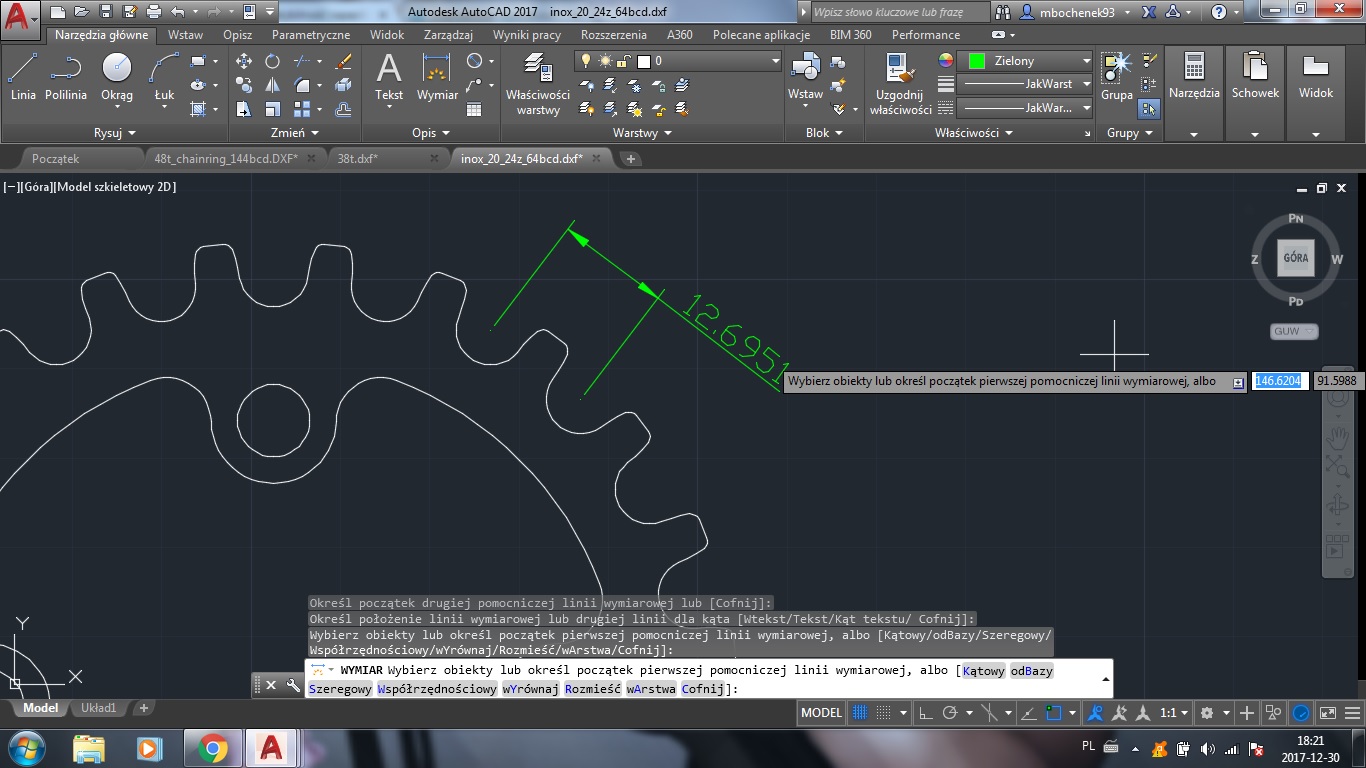

Ale proszę - masz wymiar 12,7 mm czyli dokładnie tyle ile ma ogniwo łańcucha.

[Tatanka]

44 minuty temu, Michal93 napisał:

Rozumiem, że to 38t już troszkę zjedzone?

Nie bardzo.Po niedługiej jeździe korba wymieniona z powodu niedopowiadającego stopniowania

[Michal93]

W takim razie pomijając już kwestie zębatek (bo może faktycznie moje 38t jest odrobine za duże) to wyjaśni ktoś dlaczego na 24t łańcuch sunie po wózku?

[Arni220]

19 godzin temu, Michal93 napisał:

Co mi ma dać łańcuch 10s? niższy jest?

Nie, jest węższy



19 godzin temu, Michal93 napisał:

Ale proszę - masz wymiar 12,7 mm czyli dokładnie tyle ile ma ogniwo łańcucha.

Tak, to jest wymiar średnicy po podziałce koła zębatego, który znajduje się +/- w połowie wysokości zęba, a nie na szczycie. Szczyty zębów są w większych odległościach od siebie niż 12,7mm. Jeśli odpowiednio wykonałeś zębatkę, to wszystko jest ok, ale być może masz za wysokie zeby. Na poniższym rysunku widać dokładnie gdzie znajduje się na zębie średnica, na której jest podziałka:

Jeśli wyciąłeś taki kształt zębów jak na rysunku, to wydają się one za wysokie, a to może oznaczać właśnie problem z przejściem przerzutki ponad tarczą i problemy ze zmianą biegu.

I co to znaczy "łańcuch sunie po wózku"? Kładzie się na nim na tej poprzeczce czy trze o ściankę boczną wózka? Jak to drugie, to lekarstwem może być właśnie węższy łańcuch. Jak to będzie za mało, to nic innego jak odległość pomiędzy zębatkami jest zbyt duża. Najlepiej jakbyś film nagrał i pokazał zdjęcia z opisem, bo tysiącem słów tego nie zastąpisz.

[Michal93]

sunie po spodzie wózka, na szerokość nie ma problemu, bo tymczasowo jeździłem z zablokowaną przerzutką przednią na 38t. Obsługuje bez ocierania od 2 do 9 biegu
O ile to przejście nad tarczą to może być faktycznie za wysoki ząb, o tyle jak mówie mając na samym dole zamontowaną przerzutkę (przypomne że to direct mount) to działają tylko pierwsze 3 biegi, na reszcie łańcuch się kładzie..
 Co do tego co wkleiłeś wysokość zęba ma kluczowe znaczenie jeżeli pracujemy ząb-ząb czyli koło zębate. Jeżeli pracujemy ząb-łańcuch - mamy koło łańcuchowe i tutaj już nie ma takich wyśrubowanych parametrów, nie musimy się aż tak trzymać ewolwenty

Filmik nagram we wtorek

Edytowane 31 Grudnia 2017 przez Michal93

[Arni220]

Poglądowo wklejałem dla zobrazowania, że 12,7 x 38 to nie jest średnica zewnętrzna zębatki, a śr. podziałowa czy jak tam ją inaczej zwał.

Z tego co piszesz to mogą być 2 przyczyny, za wysoki ząb na dużej i coś nie tak z małą. Obniżenie zęba dużej tarczy spowoduje, że przerzutka będzie musiała być niżej. Gdy przerzutka będzie niżej, to na młynki łańcuch nie powinien kłaść się na przerzutce. DM jednak uniemożliwia pewne działania, ciężko stwierdzić, najlepiej poznać wymiary oryginału, ale tu ci nie pomogę, bo nie mam.

[Michal93]

No to wracam!

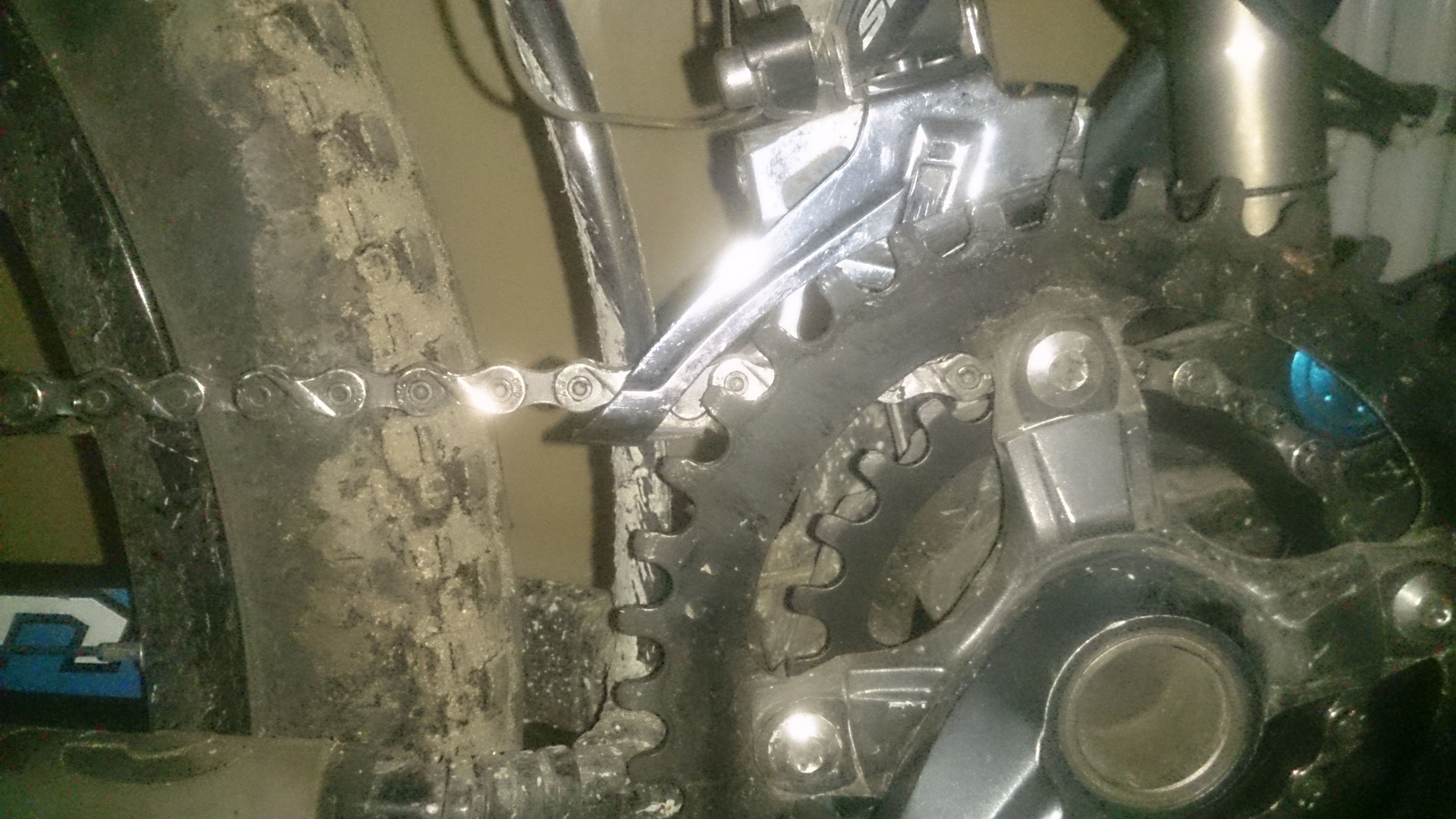

Tutaj przerzutka ustawiona na wysokość tak jak działa z 38t(ok 1mm nad zębami) - zrzucając na 1x1 trze o spód wózka.

a tutaj przerzutka ustawiona najniżej jak pozwala direct mount - na 1x3 już obciera o spód wózka. Raz że przerzutka cały czas trze bokiem wózka o 38t (śruba regulacyjna wykręcona ile się da, zapiera się już kawałek korpusu wystający - można by to troszkę stuningować  ) dwa że wózek haczy o zęby o ok 1,5mm na wysokości - nie ma opcji zmiany biegu i tu faktycznie mogą być za wysokie zęby.

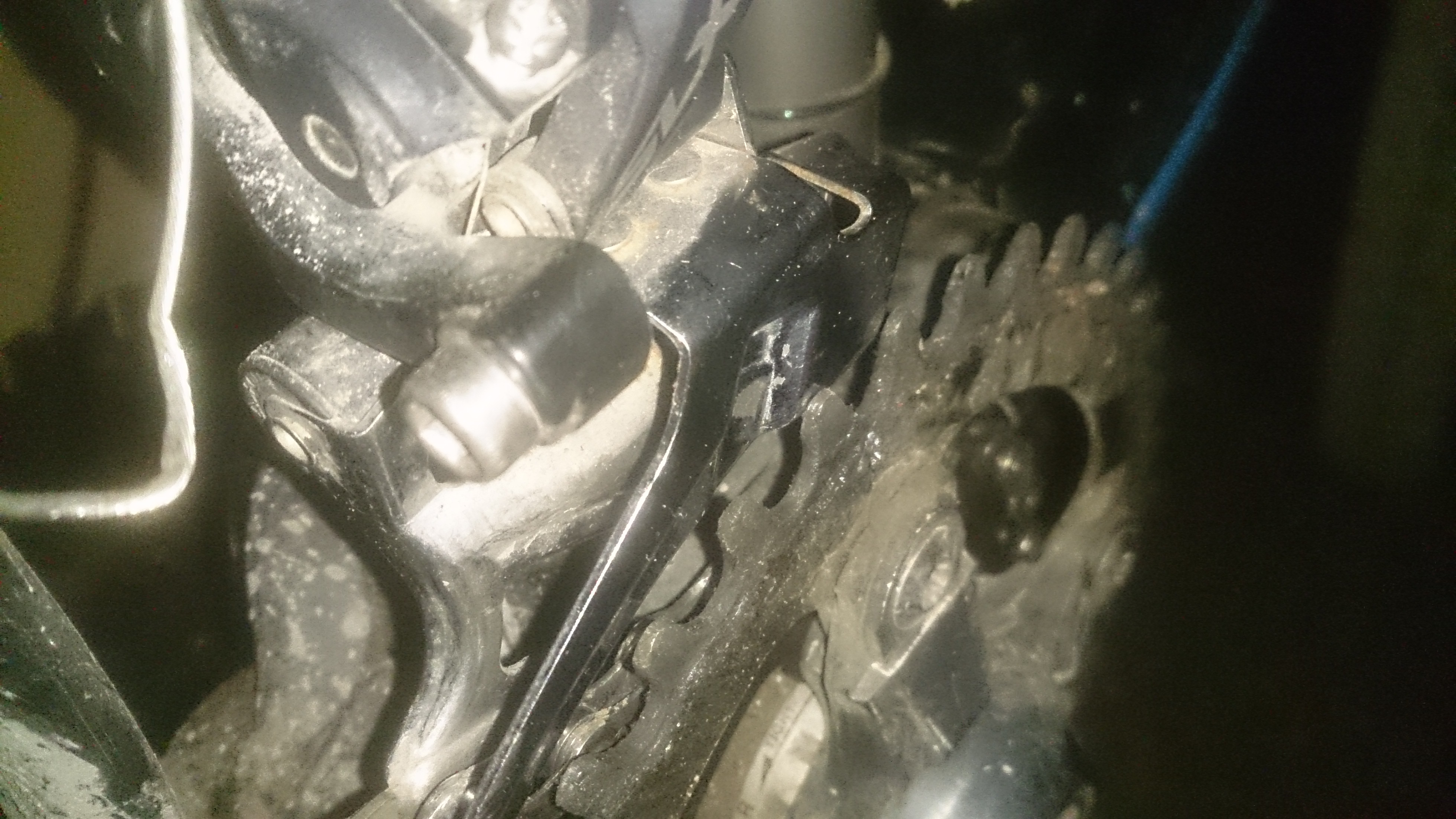

Tutaj zdjęcie przy najniższym ustawieniu przerzutki i to, że ociera o 38t o czym pisałem przy filmie:

Wymyślicie coś? Bo ja już mam dość

Edytowane 2 Stycznia 2018 przez Michal93

[Arni220]

Na pierwszy rzut oka widać, że zęby tej 38z są za wysokie. Porównaj sobie z oryginałami. U ciebie one wyglądają jak od NW. Na młynku też są wysokie choć może to nie przeszkadzać. Najprościej mówiąc, masz niezachowane średnice zewnętrzne zębatek, a co za tym idzie zwiększyła się różnica ich promieni. To powoduje, że brakuje ci pojemności przerzutki i potrzebował byś z 16/18z różnicy. Być może ogarnęła by ci to przerzutka 3rz od korby 40/30/22.



Szczerze? Nie wiem po kiego kombinujesz, i tak nie uzyskasz rezultatu takiego, jak na firmowych zębatkach, zmiany biegów będą ci mulić, nie widzę pinów podnoszących, zęby nie są podfrezowane. Zabawa dla zabawy.

http://www.uzurpator.com.pl/new_blog/documents/Koronki_korby_2xX.html

http://www.uzurpator.com.pl/new_blog/documents/Zmiana_biegow_z_przodu..html

[Michal93]

3 raz i ostatni napisze. Na starej ramie mi działało to bez zarzutu i u dwóch znajomych działa bardzo dobrze... i jeżeli obie zębatki mają za duże średnice to JAKIM cudem trze już na 3 koronce z tyłu? Przecież łańcuch powinien być tym bardziej podniesiony. Poza tym jeżeli to zacznie działać w tym rowerze to nie widzę najmniejszego problemu dołożenia pinów. Mam park maszynowy cnc dostępny w pracy - może dlatego zabawa dla zabawy?

[Arni220]

Zastanów się, co zmieniło się w porównaniu ze starą konfiguracją?

Przecież piszesz wyraźnie:

Cytat

W levelu a2 z 2008r przerobiłem napęd z 3x9 na 2x9 i działało super. Zmieniłem ramę na reigna i przełożyłem prawie cały osprzęt no i wystąpił problem.
Przednia przerzutka FD-M676D (którą kupiłem z ramą bo moja z obejmą nie spasi) nie chce dźwignąć tematu :/

W Levelu miałeś kompletny napęd 3x9, a więc przerzutkę o pojemności 22z. Zmieniłeś ramę i zmieniłeś przerzutkę na 2x10 które to mają pojemność już tylko 14z. Nie widzisz różnicy? Załóż przerzutkę DM od napędu 3x10, a tu najlepiej taką do korb 40/30/22 i powinieneś dać radę ustawić. W obecnej konfiguracji skichasz się, a nie ustawisz, bo masz niezachowane średnice zębatek mimo, iż wbrew pozorom masz różnicę 14 zębów.

Edytowane 3 Stycznia 2018 przez Arni220

[marcinusz]

4 godziny temu, Michal93 napisał:

jeżeli obie zębatki mają za duże średnice to JAKIM cudem trze już na 3 koronce z tyłu?

Nie ma tu żadnych cudów. Masz teraz ramę z pełnym zawieszeniem. Gdy wsiądziesz na rower, suport i przerzutka obniżą się względem tylnej osi. Jeździłeś już na tym rowerze? U mnie w fullu łańcuch trze na kilku najmniejszych zębatkach, gdy reguluję na stojaku. Pod obciążeniem nic nie ociera.

[Michal93]

Spróbuję zrobić niższe zęby w 38t - zmierzone w korbie od 2x10 jest o 7mm mniejsza na średnicy - to zlikwiduje problem niemożliwości przerzucenia z 1 na 2 gdy przerzutka jest obniżona na samym dole.


2 godziny temu, marcinusz napisał:

Nie ma tu żadnych cudów. Masz teraz ramę z pełnym zawieszeniem. Gdy wsiądziesz na rower, suport i przerzutka obniżą się względem tylnej osi. Jeździłeś już na tym rowerze? U mnie w fullu łańcuch trze na kilku najmniejszych zębatkach, gdy reguluję na stojaku. Pod obciążeniem nic nie ociera.

Co do tego to o tym nie pomyślałem - będę musiał to sprawdzić  testowane było tylko gdy rower stał bez obciążenia na podłodze

[Arni220]

2 godziny temu, Michal93 napisał:

Spróbuję zrobić niższe zęby w 38t - zmierzone w korbie od 2x10 jest o 7mm mniejsza na średnicy - to zlikwiduje problem niemożliwości przerzucenia z 1 na 2 gdy przerzutka jest obniżona na samym dole.

Nie ma innej opcji jeśli chcesz zachować obecną przerzutkę. Przyjrzałem się dokładnie zębatce w moim rowerze, to podziałka łańcucha który opięty jest na zębatce wychodzi praktycznie na szczycie zębów czyli wysokość zęba = promieniowi okręgu. Patrząc na twój rysunek, to będziesz musiał je ściąć o +/- połowę czyli 7:2=3,5mm. Czy to wystarczy? Być może jeśli jest tak jak marcinusz napisał.

[Michal93]

Wystarczy na pewno - przerzutka zamontowana najniżej jak się da haczy o ok. 1,5mm.
Byłem przed chwilą w piwnicy - faktycznie siedząc na rowerze na 1x5 jeszcze nie ociera
Ale znowu ta przerzutka nie ciągnie tak wózkiem do góry - będzie trzeba zrobić piny podnoszące łańcuch.. Wracam w przyszlym tygodniu z urlopu do pracy to będę kombinował
