[Wózek z kół roweru] Jak połączyć oś z ramą bez widelca?

[JakubST]

Cześć.



Muszę wykonać lekki wózek do przewożenia w warunkach terenowych objętościowej, ale lekkiej (zaledwie 8kg) bryły o wymiarach 100x100x30 cm.



Posiadam dwa koła o średnicy 26" (przednie i tylne z tarczą przerzutki) wymontowane z roweru  ze zwykłym mocowaniem na widelcu:









Koncepcja wózka:







Czerwonym kolorem narysowałem ramę wózka, która może być wykonana z rury PVC lub aluminiowej lub jakiejś innej kształtki.



Wózek musi być łatwy do składania. Możliwe jest więc opracowanie takiego mocowania koła, by do niego przykręcić na stałe oś koła, a całość montowana z ramą na zasadzie zawleczki, itp.





No i pytanie: Jak połączyć koła do ramy bez wykonywania widelca, czyli jak połączyć koło tylko z jednej strony?



Chciałbym także, by nie trzeba było niczego spawać, bo nie mam dostępu do spawarki. Inne narzędzia w tym wiertarkę i szlifierkę kątową mam

[Lutoslaw]



Cześć.



Muszę wykonać lekki wózek do przewożenia w warunkach terenowych objętościowej, ale lekkiej (zaledwie 8kg) bryły o wymiarach 100x100x30 cm.



Posiadam dwa koła o średnicy 26" (przednie i tylne z tarczą przerzutki) wymontowane z roweru  ze zwykłym mocowaniem na widelcu:









Koncepcja wózka:







Czerwonym kolorem narysowałem ramę wózka, która może być wykonana z rury PVC lub aluminiowej lub jakiejś innej kształtki.



Wózek musi być łatwy do składania. Możliwe jest więc opracowanie takiego mocowania koła, by do niego przykręcić na stałe oś koła, a całość montowana z ramą na zasadzie zawleczki, itp.





No i pytanie: Jak połączyć koła do ramy bez wykonywania widelca, czyli jak połączyć koło tylko z jednej strony?



Chciałbym także, by nie trzeba było niczego spawać, bo nie mam dostępu do spawarki. Inne narzędzia w tym wiertarkę i szlifierkę kątową mam

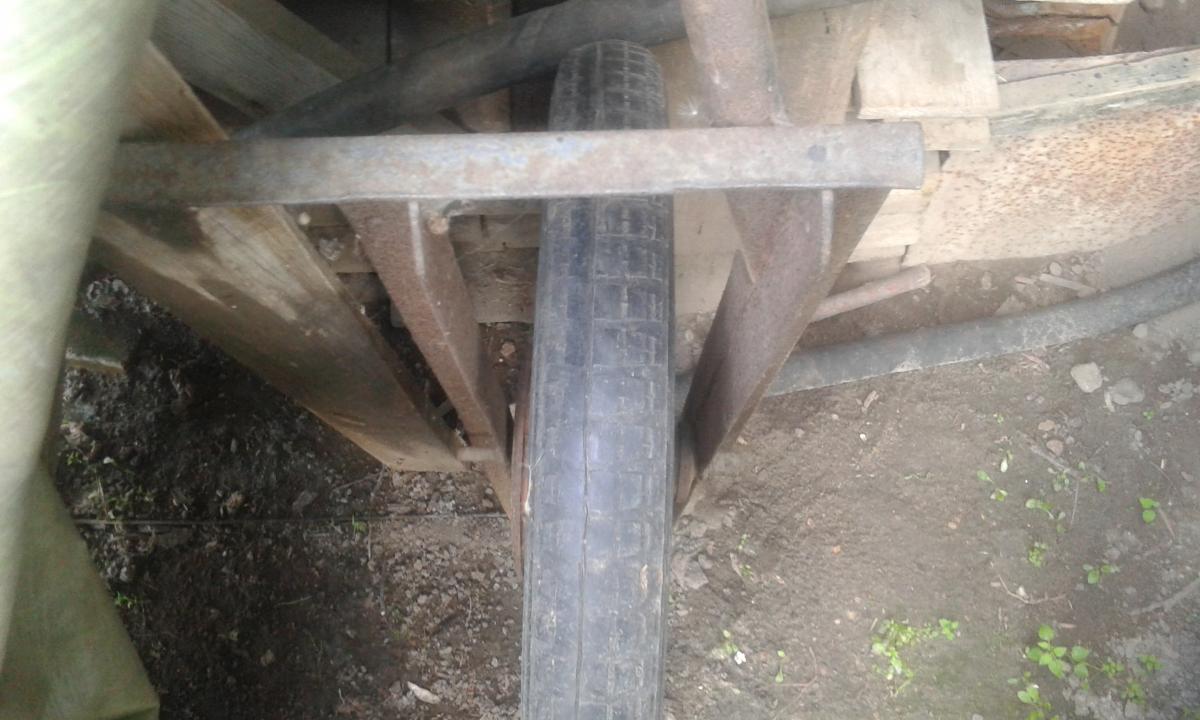

Robisz na koło ramę np.  z dwóch kątowników w odległości takiej żeby weszło koło. Załączę fotkę wózek stoi w pionie i jest na kołach od motoroweru.



[JakubST]

To jest tak jak widelec, a ja napisałem i wytłuściłem, że chcę tylko jednostronnie.



Znalazłem częściowe rozwiązanie, którym są koła wózka inwalidzkiego. One mają mocowanie jednostronne i odpowiednią oś. Mam w garażu idę sprawdzić, czy też takie są.













[Hetman]

Takie samo mocowanie mają kółka w większości wózków dziecięcych - nie wiem czy jest jeden standard ale idea przyświeca wszystkim taka sama.

Tylko, co Ty będziesz woził? Styropian? Folię bąbelkową? Nie czepiam się, masa jest dość mała, ale miej świadomość, że to musi mieć jakąś sensowną wytrzymałość, bo podskoczy na wyboju i się poskłada.



PS: to powyżej również w kwestii mocowań jednostronnych, które są dużo słabsze niż dwustronne.

Edytowane 28 Czerwca 2016 przez Hetman

[IvanDrago]

8 kg na dwa koła to wypada po 4 kg na koło. Nawet jak będzie się to trzęsło i skakało, to nie sądzę, aby obciążenie przekroczyło 10 kg na koło, czyli prawie nic. Ja bym zaryzykował i dokręcił te koła bezpośrednio do ramy, po prostu używająć tylko jednej strony osi. Zwłaszcza, że (z tego co na zdjęciach widać) masz pełną, gwintowaną oś z nakrętką a nie jakieś tam szybkozamykacze.

Edytowane 26 Lipca 2016 przez IvanDrago
