[budowa roweru] projekt ramy z kompozytu drzewnego do roweru miejskiego typu crusier

[LeszekPyrka]



Cześć wszystkim,

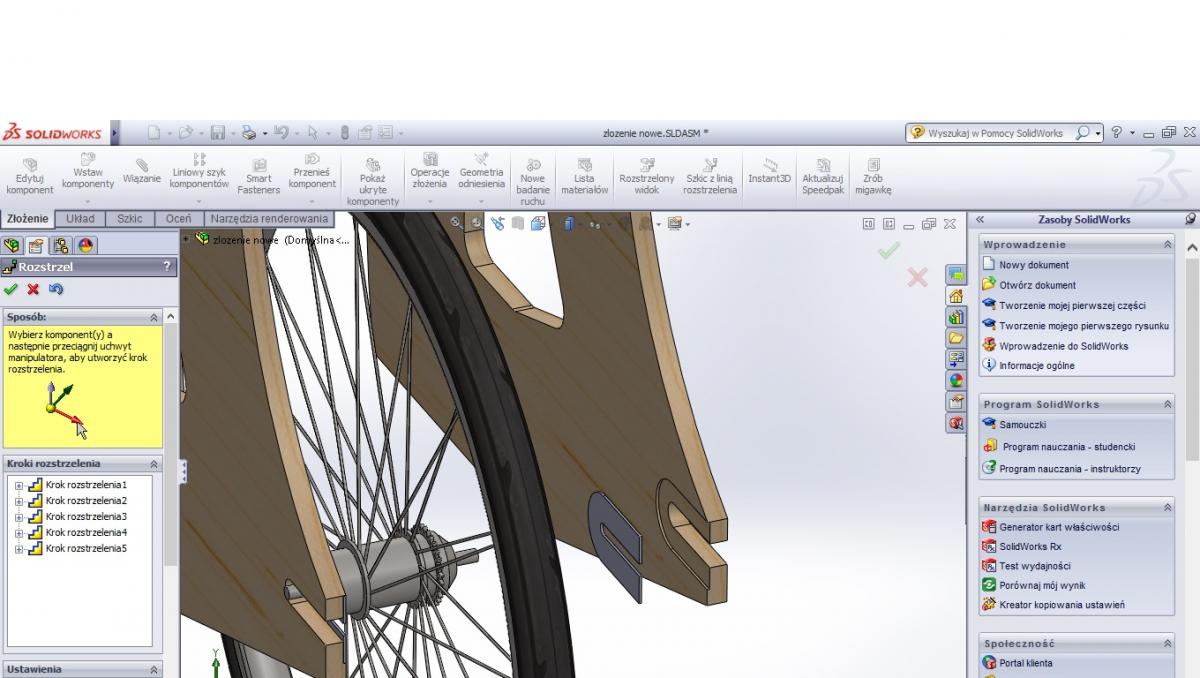

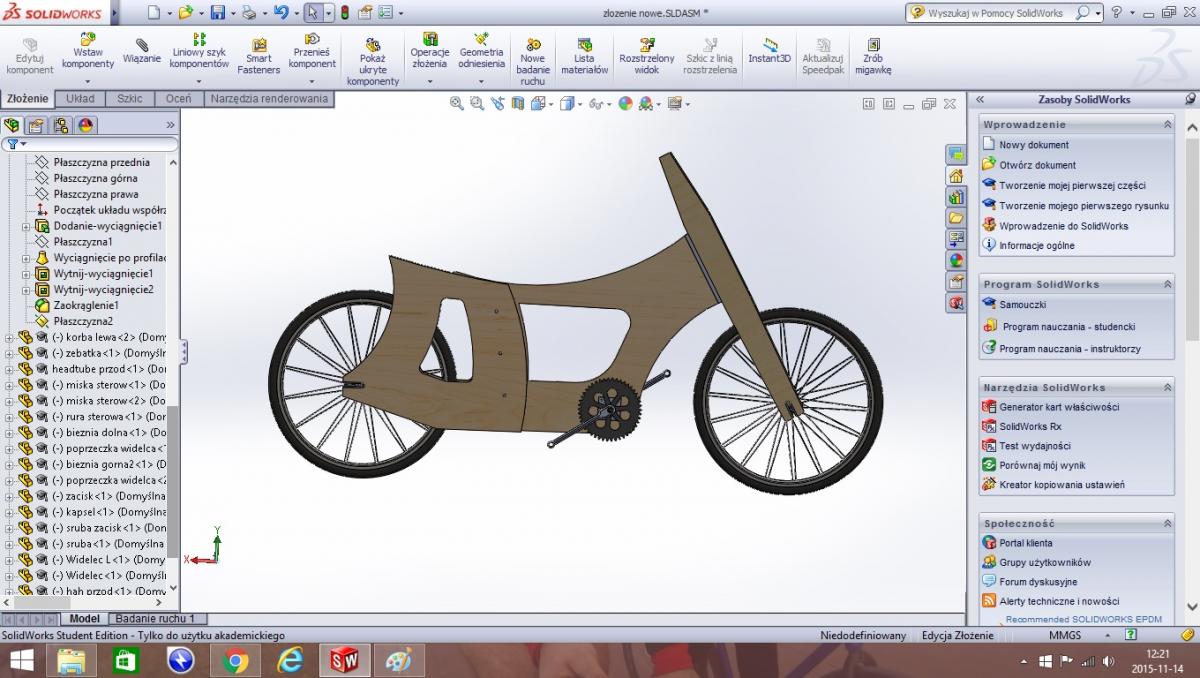

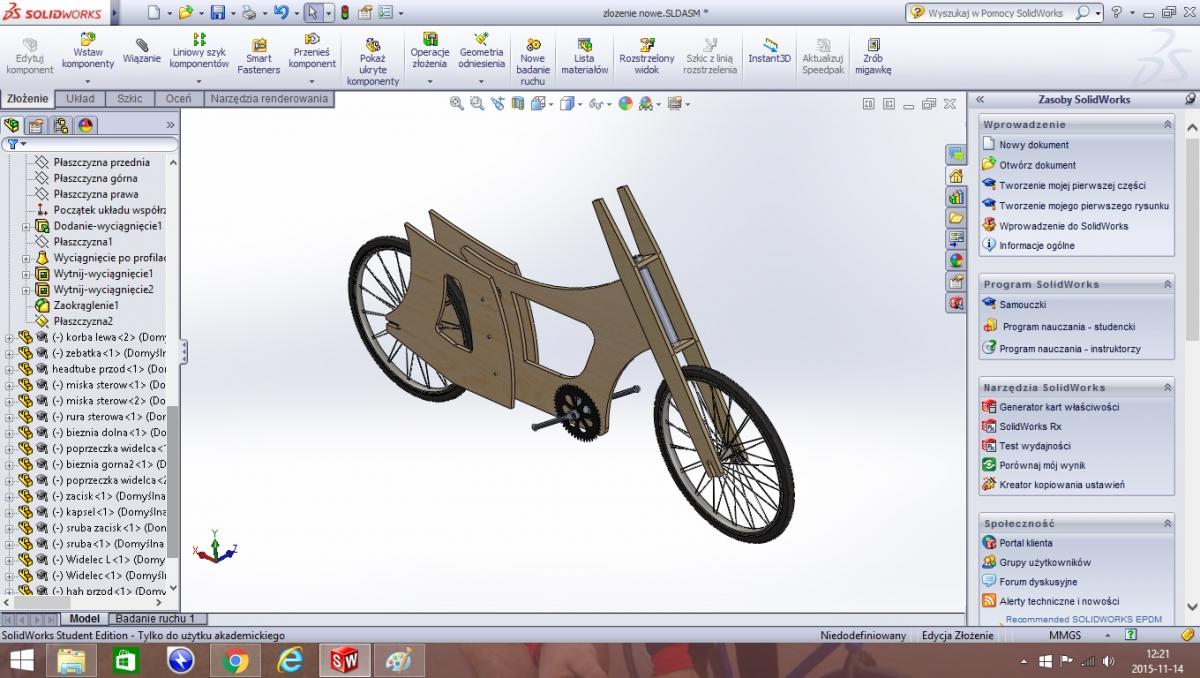

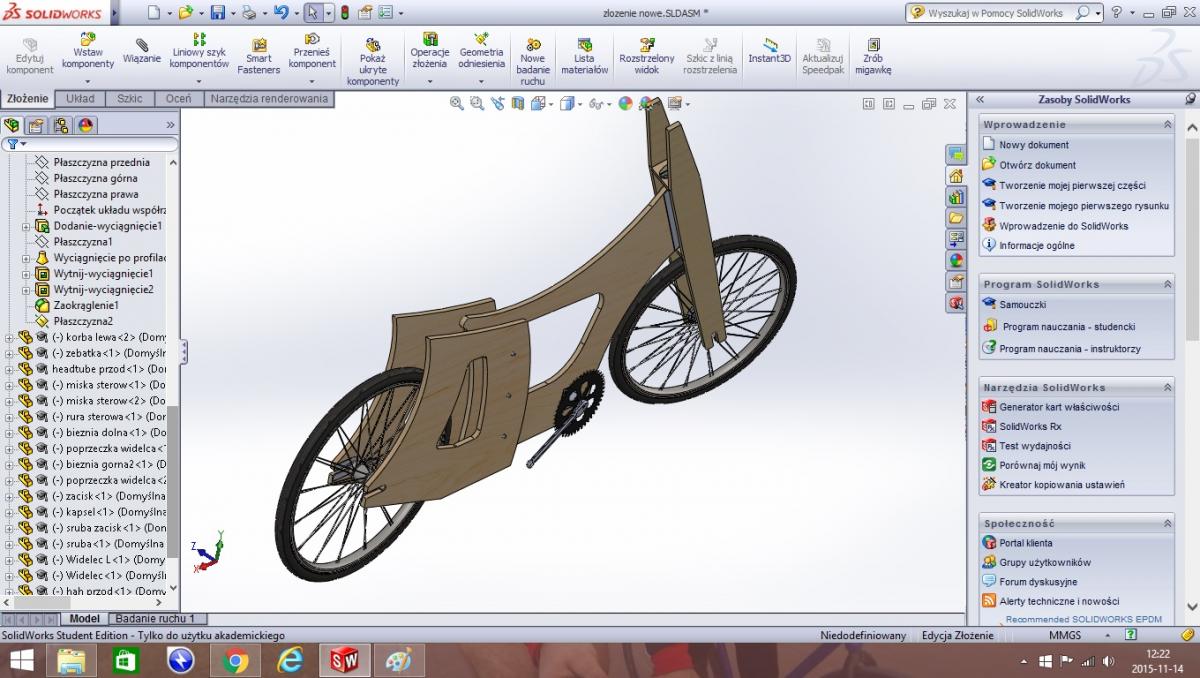

Wymyśliłem sobie taki projekt, wygodnego miejskiego roweru, zdaje sobie sprawe, że będzie trochę ważył, no ale trudno. Ramę będe wycinał i frezował na obrabiarce cnc. Elementy stalowe miałem brać ze starego roweru, ale na szczęście znalazłem stronę z częściami ram i zamówiłem już mufę suportową długosć 68mm, gwint BSA, mufę sterów 1.1/8", o długości 300 mm,

a rurę sterową najprawdopodoniej kupie tutaj http://www.bike-project.pl/pl/p/RST-rura-sterowa-gwintowana-1,18-Cr-Mo/727.

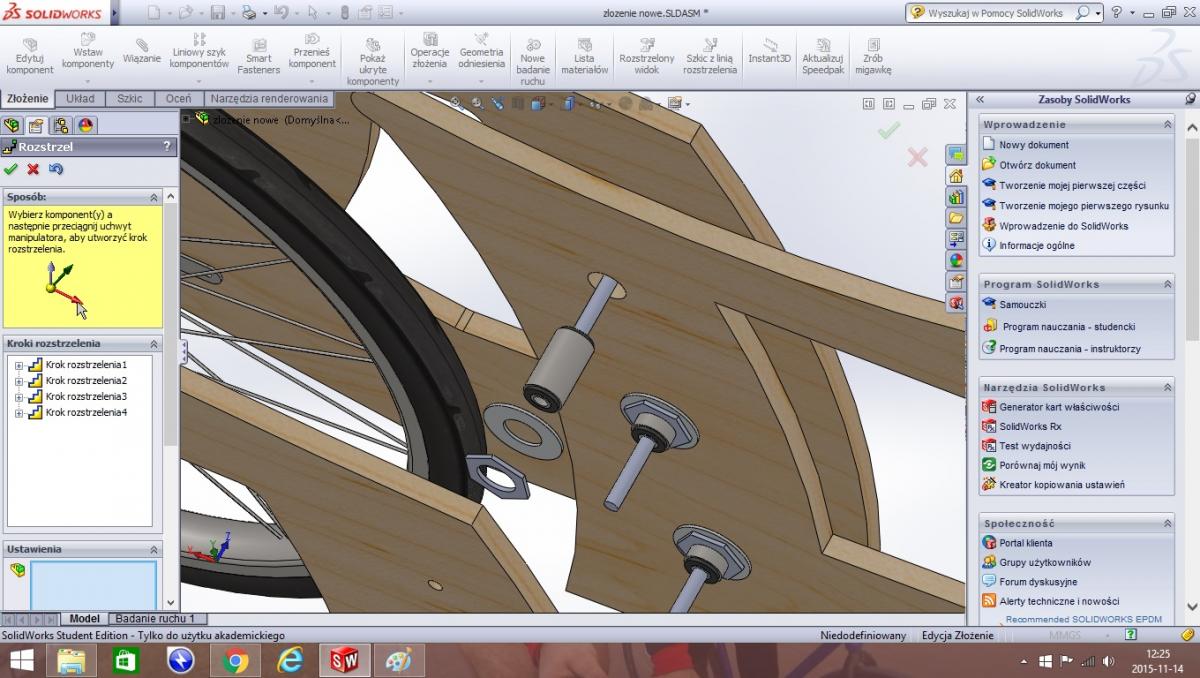

Jeżeli chodzi o połączenie ramy środkowej z bocznymi to mam zamiar użyć nagwintowanych silentblocków, coś takiego http://allegro.pl/silentblock-tuleja-resor-polonez-warszawa-i5344214839.html.

Sama rama będzie ze sklejki bukowej, albo brzozowej 16mm. Rozważam wzocnienie jej włóknem węglowym, albo aramidowym. Dokładne parametry będę projektował jak zgromadzę wszystkie elementy determinujące, wstępnie przyjąłem baze kół 1500mm, kąt główki 60 stopni.

Kołą wezmę z mojego "daily commutera"- Ukrainy, tył na torpedo. Mam zamiar na bieżąco wstawiać tu postępy mojej pracy.

Czekam na komentarze, uwagi, pytania i spostrzeżenia jakich f**k'upów mogę sie spodziewać podczas roboty.

Pozdrawiam.

[lesieque]

Sporo pytań... co pewien czas oglądam screeny i wykasowało mi się wszystko, więc napisze w punktach tym razem
Przy założeniu, że w Solidzie zrobiłeś "wytrzymałkę" i wszystko działa to mam pewne ale:
-jak chcesz założyć suport skoro jest tu jedynie płyta o grubości 16mm? rower ma mieć przekrój taki jak długość osi czy jak?
-mocowanie "widelca". W sensie działają spore siły i nie wiem jak kwadratowe płytki w które wbijane będą łożyska połączysz z goleniami aby było to pewne łączenie
-kierownica?? jakiś patent jak ją założyć i gdzie aby móc dopasować pod siebie odległość? Nawet przy rowerze tylko w jednej sztuce taki "gadżet" się przyda

No i jeszcze jedno mnie natchnęło. Jak chcesz poprowadzić łańcuch? Między dwoma sklejkami? Pomiędzy śrubami skręcającymi te dwie cześci? Słaby patent w przypadku złapania kapcia. Myślę,że może być problem z ponownym założeniem koła z łańcuchem. Chyba, że masz malutkie rączki lub wymyslisz przyrząd dzięki któremu będziesz mógł wsuwać rękę aby nałożyć na zębatkę łańcuch.
I takie ułożenie tylnych widełek chyba uniemozliwia założenie przerzutki.

[nognog]

Suport się na sklejce nie utrzyma. 2-3 dni jazdy i będzie poluzowany/połamany.

[LeszekPyrka]

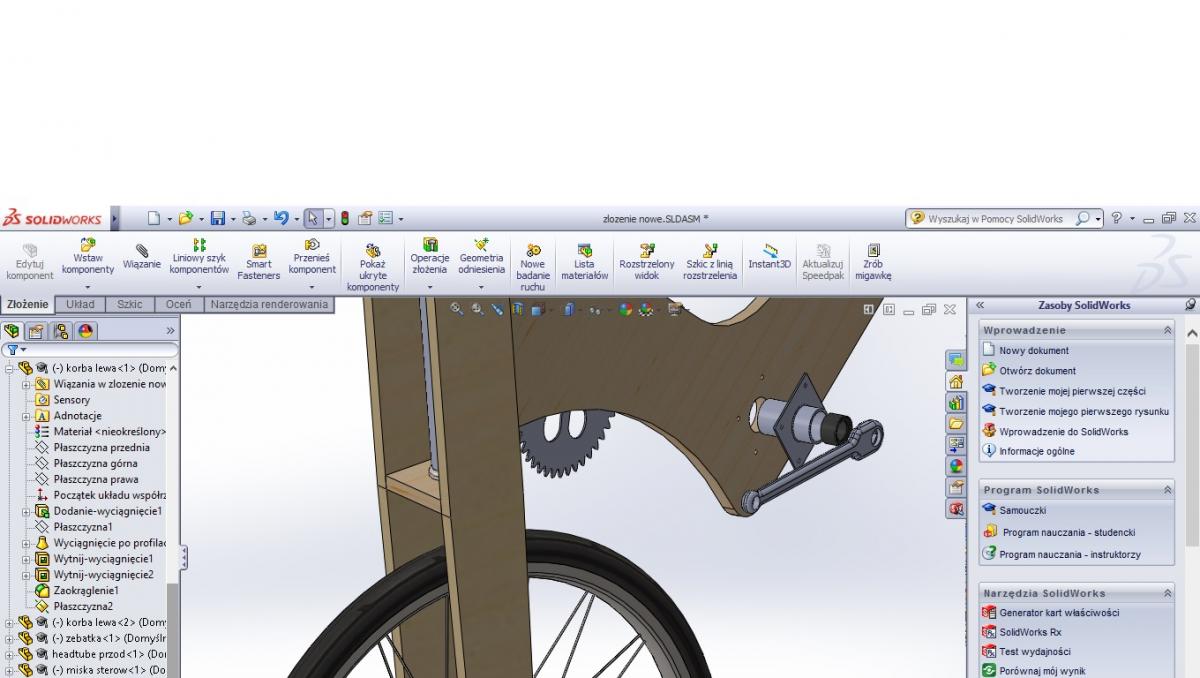

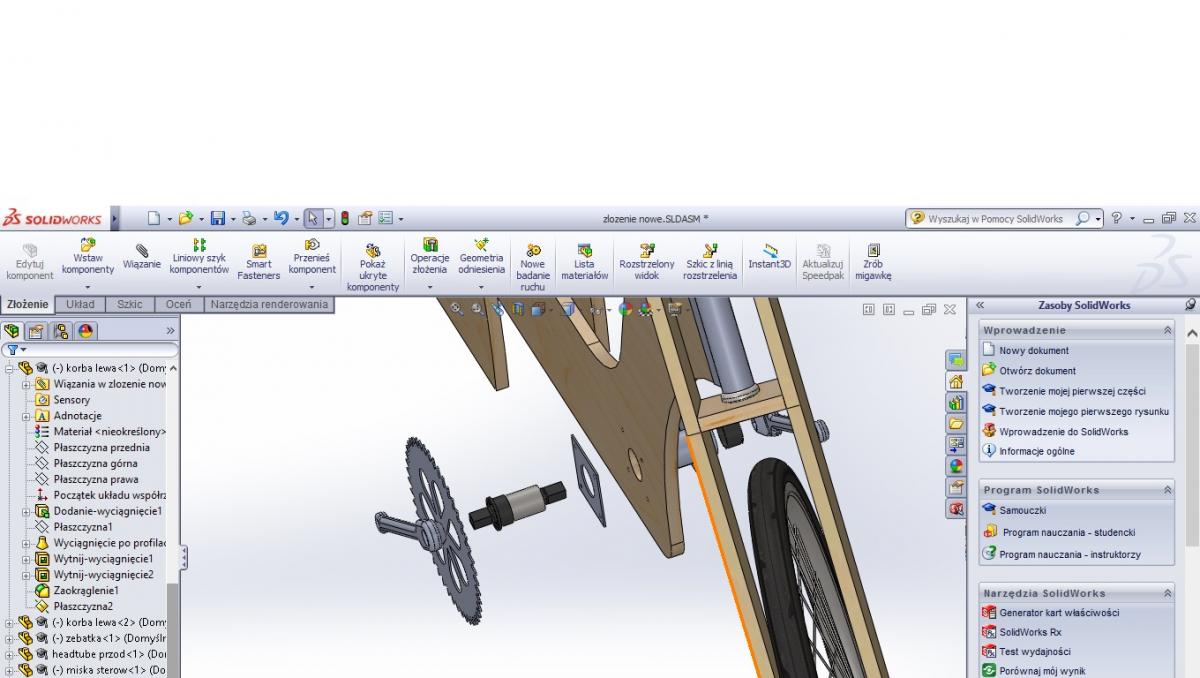

suport ma się trzymać w mufie suportowej http://www.czescidopozioma.pl/home/2-czesci-do-budowy-ramy-mufa-suportu-bsa.html z dospawaną blachą z jednej strony i przykręcaną na cztery śruby z drugiej strony.



Myślicie, że to nie wytrzyma?

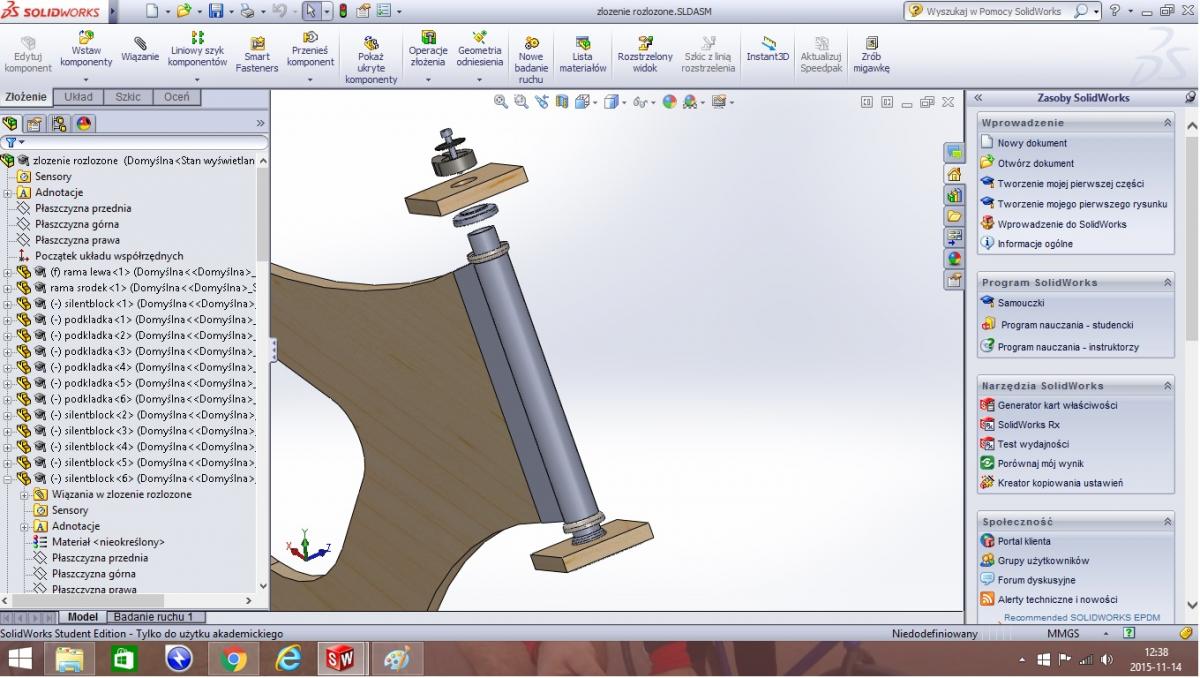

Jeżeli chodzi o połączenia goleni widelca z tymi tak jakby półkami to myślałem o czymś w stylu połączenia czopowego, coś takiego z żywicą epoksydową





Kierownica oczywiście będzie, jeszcze się zastanawiam jak ma wyglądać i jak ją tam przymocować, tak samo jak siodełko



Co do łańcucha- w ostateczności rozwiązaniem będzie przy każdorazowym zdjemowaniu tylnego koła rozpięcie łańcucha, ale będę myślał jak to inaczej rozwiązać. No tak, przerzutka na razie tam nie wejdzie, zresztą na początek do projektu posłuży mi z tyłu koło jednobiegowe z torpedo.

Dzięki za uwagi, każda krytyka i wszystkie spostrzeżenia mile widziane



[nognog]

Tu nie chodzi o suport sam w sobie, tylko jego mocowanie.Nawet jak wsadzisz go w mufę to nic nie zmieni. Siły i tak będą przekazywane na sklejkę i mocowanie mufy się szybko rozleci.



Jak chcesz to się baw. Sklejka to nie materiał na ramę rowerową, ale wyglądać może fajnie

[anarchy]





Jak chcesz to się baw. Sklejka to nie materiał na ramę rowerową, ale wyglądać może fajnie

nognog...chyba netu w domu nie masz

Jeżeli mufa suportowa będzie za pomocą płaskowników (ale oba płaskowniki dospawane do mufy!) skręcona ze sklejką to teraz tylko kwestia usztywnienia sklejki (zapewne elementami poprzecznymi lub tulejami) aby przeniosło to spokojne kręcenie korbami... Wytrzymać powinno
Z drugiej strony - sklejka sklejce dziś nie równa i większość tego co jest ogólnodostępne na rynku w castodramacie za rogiem to papier nie sklejka.

Nie wiem czy dobrze czytam drugi rysunek pokazujący mufę z płaskownikami ale wynikało by z tego, że główny kręgosłup ramy będzie stanowiła pojedyncza sklejka??? Mam nadzieję, że tylko skala rysunku to przekłamuje i będzie to konstrukcja przestrzenna (minimum dwie sklejki odsunięte od siebie 40-50mm plus elementy poprzeczne usztywniające)

Co do widelca - byłbym BARDZO ostrożny co do jakiś minimalistycznych wiązań czopowych...

@Leszku -jak zobaczyłem temat pomyślałem, że będziesz budował z kompozytu drzewnego - pamiętam taki projekt sprzed 12-15 lat? Wyglądał świetnie...

[nognog]

Pomysł wydawał mi się na tyle absurdalny, że nawet nie googlowałem



Wciąż mam wątpliwości dotyczące wytrzymałości takiego roweru. No i żebyś tam nie próbował tego z mdf-u zrobić, czy innej wiórowej

[LeszekPyrka]

https://www.youtube.com/watch?v=o-D7C7dx2OE Oto wizualizacja mojego projektu

[adamos]

Fajnie, ale ten obraz aż się prosi o jakieś szerokie, cruiser'owe laczki.

PS. moderacja to chyba powinna takie tematy z automatu do działu DIY przenosić.

[woojj]

wiele takich pięknych konstrukcji jeździ.... jak dla mnie zakryłbym wystające elementy stalowe np.mufę suportu jakimiś kształtkami z drewna , żeby konstrukcja bardziej drewniana była. Wyfrezował bym bardziej profile (waga). Kierownica bardziej okrągła może????? a nie taka jak w chodzikach...bambus??

[Puklus]

Jak dla mnie tylny trójkąt będzie wiotki az miło. Ale do miasta, pewnie sie nada

[siimon]

Jak to miasta to nie za mały promień skrętu? Nawet drewniane biegaczki nie skręcają.

[LeszekPyrka]

https://onedrive.live.com/redir?resid=EB5EC860F93C5FEB!189081&authkey=!AITic_2HqdHHIZQ&ithint=video%2cmp4

Rower prawie skończyłem, bardzo przyjemnie się jeździ. Trochę jest witoki i ma mały promień skrętu, ale do przejażdżki po parku nadaje się idealnie, a jakie poruszenie wzbudza.

Pozdrawiam

[anarchy]

Jesteś StolarzMistrz!
Wielkie Gratulacje
