[chrząszcz brzmi w suporcie] Wymiana czy naprawa suport

[manfred1]

Dziś usłyszałem jednostajne tyk tyk tyk . Myślałem wcześniej że może wydobywa się to z pedałów ale wymieniłem na nowe i dziś podczas podjazdu pod Gliczarów już na dobre zaczęło stukać. Teraz muszę ustalić co to za suport i czy rozbieralny czy nadaję się do naprawy.  Nie ma jak kupić używany rower i cały czas w niego inwestować. Jak szybko ustalić jaki posiadam suport

[firefoks]

Pokazać nam fotkę

[Marcin9]

Suportu się nie naprawia. Chociaż w przypadku suportu do ht2 od accenta można kombinować i wymienić łożyska ale w przypadku zwykłych nie warto



  W dniu 10.08.2015 o 16:30, manfred1 napisał:

Jak szybko ustalić jaki posiadam suport

Zdejmujesz korbę i go mierzysz musisz kupić taki z identyczną długością i mocowaniem(kwadrat, octalink lub pod korbę z zintegrowaną osią ht2).



Najlepiej zrób zdjęcie tego suportu

[manfred1]

Za dwie godzinki będzie zdjęcie

Kto doradzi jak to odkręcić https://www.dropbox.com/s/yacv46ffgyk7klv/IMG_20150810_192801.jpg?dl=0

[Marcin9]

Jest to suport octalink. Ściągaczem do korby z octalink. do odkręcenia suportu będziesz potrzebował taki klucz

Wykręć go i zobacz czy jest na nim naklejka z wymiarami i kup identyczny

[manfred1]

No to naprawa odłożona do jutra

[Marcin9]

Jeśli możesz to podaj jeszcz oznaczenie z ramienia korby wtedy będziesz miał 100% że suport będzie odpowiedni

Jeśli to model fc-3304 to odpowiedni będzie 118mm

[manfred1]

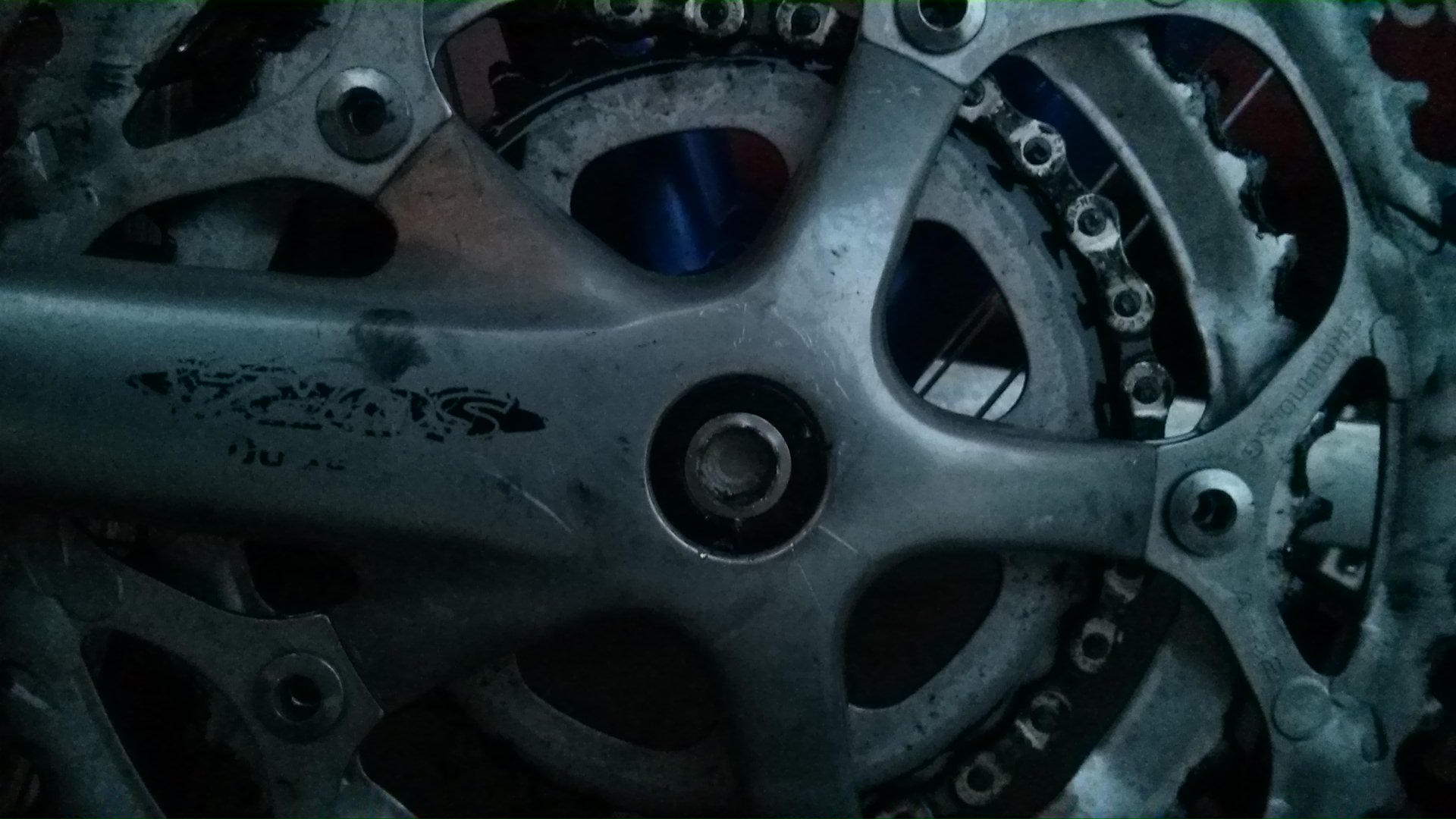

Chyba dorobilem. Ukrecilem w ślubie wejście na imbus. Jedna poszła a druga nawet z przedluzka nie drogie

[Marcin9]

Ukręciłeś? Lep śruby odpadł czy wyrobiło się gniazdo? Zrób zdjęcie



Jeśli wyrobiło się gniazdo to polecam wd-40 + torx. Wbij go w miejsce imbusa lub rozwierć tą śrubę bo w komplecie z suportem dostaniesz nową

[manfred1]

Tak dużego torxa nie mam

[Marcin9]

Więc wiertarka w dłoń    Suport i tak na złom więc nic nie stracisz

[manfred1]

Tylko jak rozwiercę tę śrubę to w jaki sposób ją odkręcić?



[Marcin9]

.

[mklos1]

Jak wywiercisz dziurę w śrubie, to idziesz do sklepu i kupujesz wykrętak. Ten narząd ma lewy gwint, więc wkręcasz w kierunku wykręcania śruby uszkodzonej.

[manfred1]

A teraz to zmienia postać rzeczy tylko ciekawe czy u mnie gdzies to znajdę chodzi o te wykrętaki. Niestety na korbie pisze tylko Shimano sora trzy tarcze do 8 rzędów. Największa tarcza 52 zęby. Mufa tak mi się wydaje ma nie wiecej jak 70 mm.

[mklos1]

W sklepie narzędziowym powinny się znaleźć.

[Marcin9]





  W dniu 10.08.2015 o 19:22, manfred1 napisał:

Shimano sora trzy tarcze do 8 rzędów.

Na wewnętrznej stronie ramienia powinno znajdować się oznaczenie modelu i długość ramienia. Tak jak tu lub poniżej tego otworu

[manfred1]

Jak się uporam jutro z ta śrubką to kolejne poszukiwania odpowiedniego suportu. Szkoda że już dziś nie moge zamówić odpowiedni

Pójdę i sprawdzę ale chyba nie ma żadnego oznaczenia.

A jednak Shimano 175 FC 3301/3304

[pawelj5]

Rozwierć śrubę wiertłem o średnicy takiej jak wewnętrzna średnica czarnego pierścienia. Wystarczy kilka milimetrów w głąb i kołnierz trzymający korbę odpadnie. Wykrętaki będą zbędne.

[manfred1]

Najpierw spróbuję pośrednim wiertlem a potem większym. Tutaj wewnętrzna średnica to 14 mm. Chyba największe wiertło jakie mam to 10 mm. Jeśli 10 będzie za mało to dokupię wykretak. Sprawdziłem komplet w sklepie u mnie 10 zł. Potrzebuje jeszcze klucz octalink do odkręcenia korby i własnie nie wiem czy jeszcze coś muszę dokupić odnośnie wykręcenia suportu?

[pawelj5]

Potrzebne Ci są narzędzia takie jak podał Marcin9 + pokrętła do kręcenia. Ściągacz korby jak ten z linku wymaga klucza płaskiego 15mm jak mnie pamięć nie myli, a klucz do suportu jak ten z linku wymaga chyba klucza 22mm, lub grzechotki 1/2". I to tyle.

[manfred1]

Mam pytanie bo posiadam zwykły ściągacz do korby czy jest jakiś sposób aby go zaadaptować na octalink? Co do drugiego klucza to już muszę udać się do sklepu.

[pawelj5]

Zwykły ściągacz pod oś typu kwadrat ma wewnętrzny trzpień o zbyt małej średnicy i nie będzie miał oporu przy osi octalink. Ściągacz z linku jest uniwersalny, ma na końcu taki czarny kapturek, który zwiększa odpowiednio średnicę. Jest on zdejmowany, więc ściągacz nadaje się zarówno do suportów na kwadrat, jak i octalink i isis.



Możesz spróbować dorobić podkładkę, ale musiałaby być dość twarda, a średnica zewnętrzna musi być dobrze dobrana aby nie opierała się  wielowpust korby.

[manfred1]

W takim razie trzeba się udać do sklepu i kupić za 29 zł. A mam pytanie odnośnie oznaczenia na korbie Shimano 175 FC 3301/3304. Rozumiem że dodatkowo muszę odczytać z tarcz jaki dokładnie potrzebuję suport http://www.birota.ru/manuals/shimano/allinone/1G60A_EN.PDF

Już wszystko wiem na blacie mam oznaczenie A52 czyli 118 mm  i rozumiem że szerokośc mufy to 74 mm czyli tak jak Marcin wcześniej wspomniał. teraz szukam coś co jest u mnie w sklepie a jeśli nie ma to pozostaje internet.



[pawelj5]

Według załączonej instrukcji do potrójnej korby potrzebujesz suportu z osią o długości 118mm. Potrzebujesz jeszcze wiedzieć jaką średnicę gwintu i szerokość ma mufa suportowa. Najprawdopodobniej będzie to gwint BSA 1,37"x24T i szerokość 68mm. Możesz to mniej więcej zmierzyć, ale najlepiej zdemontować i odczytać parametry ze starego suportu.



I jeszcze jedna uwaga. Lewa miska na 99% będzie miała lewy gwint, więc uważaj przy odkręcaniu.
