[Geometria] Geometria rowerów Transroweru

[Shiryu]

Rowery Transroweru są na forum znane i lubiane. Ponieważ jednak producent nie chwali się nigdzie ich geometrią, postanowiłem wykorzystać dwa Maestro, które mam w garażu i coś z tym w końcu zrobić Efekty poniżej.



Parę uwag formalnych:

1. Temat służy do publikowania PEŁNEJ geometrii rowerów według schematu (i ewentualnie korygowania niedokładności pomiarowych rowerów już zamieszczonych). Obrazki z zaznaczonym przekrokiem się nie liczą

2. Propozycje poprawek proszę zgłaszać na PW.

3. NIE DYSKUTUJEMY o sensowności geometrii (czy jej braku) poszczególnych rowerów.





Teraz do rzeczy.

Wszystkie wymiary w milimetrach

Kąty obliczone przy pomocy tablic matematycznych i poniższego wzoru (a to bok trójkąta naprzeciw kąta alpha):

cos (alpha)= (b²+c²-a²)/(2bc)

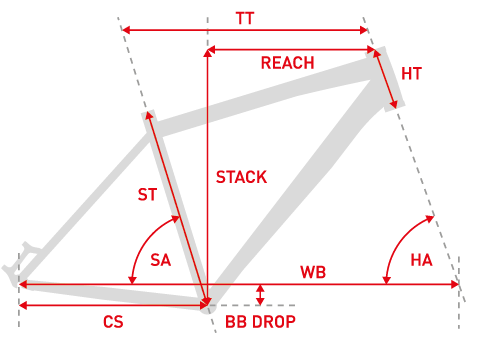

Pomiary robiłem w oparciu o ten schemat:

Kands Maestro 19" 2013:

TT - 620

ST - 485

HT - 130

BB drop - 23

CS - 455

WB - 1145

SA - 68^o

HA - 66^o - kąt jest tak idiotyczny, że musi tu być błąd pomiarowy. Spróbuję to jeszcze zmierzyć z czyjąś pomocą. Może coś się zmieni



Kands Maestro 17" 2015 (damka):

TT - 580

ST - 440

HT - 150

BB drop - 44

CS - 460

WB - 1112

SA - 66^o

HA - 66^o - j/w



W razie problemów z linkiem do obrazka, poniżej jako załącznik:

[djzatorze]

Dobrą opcją jest też zmierzenie kątów bazując na zdjęciach producenta (np. programem Corel Draw).

[Rulez]

Jedyną dobrą opcją jest pomiar kątów na stole pomiarowym. Sam pomysł tematu dobry.

[seraph]

A to nie jest tak, że kąty mierzy się już po uwzględnieniu ugięcia wstępnego amortyzatora? Wysokość widelca się zmienia i kąty powiększają...

[Rulez]

A to zależy jak podaje producent, czasami podają dla określonej wysokości amortyzatora (i to jest najlepszy sposób ), a czasami nie podają, tak czy siak na stole można zmierzyć różne konfiguracje.

[Shiryu]

Stół trzeba mieć

Jak ktoś dysponuje takim sprzętem i pomierzy, to chętnie wprowadzę poprawki. Na razie chyba musi zostać tak, jak jest

[Rulez]

W ubiegłym roku najechałem ostro na przedstawiciela Decathlona na forum, za brak geometrii rowerów, pewnie to nie tylko efekt mojej pisaniny, ale jak dotychczas przez wiele lat geometrię ukrywali w zakamarkach strony internetowej, tak obecnie większość modeli ma ją podaną razem z opisem , i każdy producent traktujący poważnie tych dzięki którym żyje powinien tak robić, bez łaski, niestety Transrower traktuje klientów jak niedouczonych intruzów

[Shiryu]





Dobrą opcją jest też zmierzenie kątów bazując na zdjęciach producenta (np. programem Corel Draw).

Spróbowałem i tego (dzięki @! ), bo kąty główki nie dawały mi spokoju.

Dla Maestro 19" wyszło 70^o, dla 17" damki to 68^o.





Kurczę, przydałaby mi się możliwość edycji pierwszego posta :/

[BikerLight]

Maestro 21" TT=645mm, niestety ramy tej już nie mam i innych wymiarów nie podam Mogę potwierdzić dane odnoszące się do 19", jak na crossa są to piekielnie długie ramy.

[copone]

Rama 21" Maestro 2013

WB 1170

CS 460

HT 130

TT 640

ST 533

BB 30

SA 71,5 st

HA 70 st

Stack 600

Reach 500
