[centrownice] czujniki zegarowe do centrownicy

[Marcin000]

Kupiłem ostatnio centrownicę bitul i stwierdziłem, że do precyzyjnego centrowania przydałoby się wyposażyć ją w czujniku zegarowe.

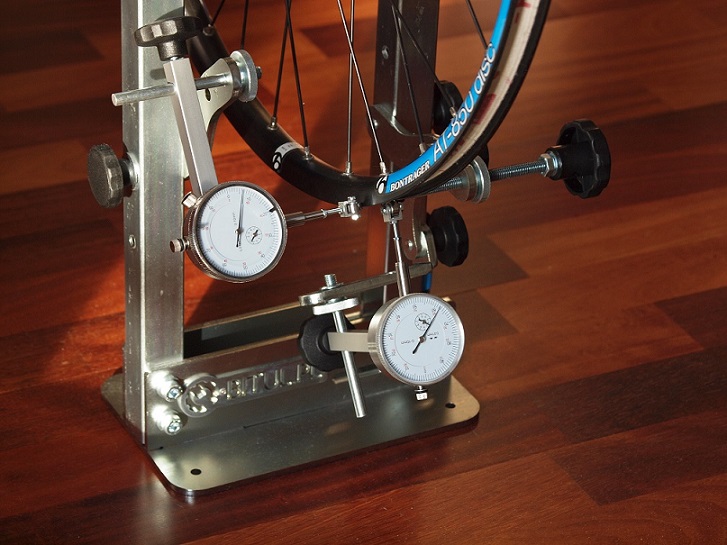

I tak powstał autorski (amatorski :-) ) projekt. Wynik w załączonym zdjęciu.

Działa całkiem nieźle. Bardzo przydatne, kiedy korygujemy niewielkie odchylenia.

Moze się komuś przyda.



[ugupu]

Zdjęcie to się na pewno nikomu nie przyda do niczego więcej niż podziwianie. Jakieś szczegóły? Co to za czujniki? Jak zamontowane? Jaki koszt?

[Garlock]

Te rolki na końcach czujników sam dorabialeś czy kupiłeś gotowe (gdzie, jesli można spytać)?

[Puklus]

Takie czujniki można kupić, ok 20zł za sztukę.

[Marcin000]

Czujniki kupowałem za 30-35 zl, jest ich sporo np. na allegro.

Resztę robiłem sam.

Niestety nie znalazłem nigdzie rolek, które mocuje się na końcu czujnika, wiec musiałem je zrobić (aluminiowy profil, kilka śrubek i małe łożysko).





[Garlock]

Niestety nie znalazłem nigdzie rolek, które mocuje się na końcu czujnika, wiec musiałem je zrobić (aluminiowy profil, kilka śrubek i małe łożysko).



O, to dałeś tam łożysko? Mógłbyś wkleić większe zdjęcie tego fragmentu z rolką?

[Marcin000]

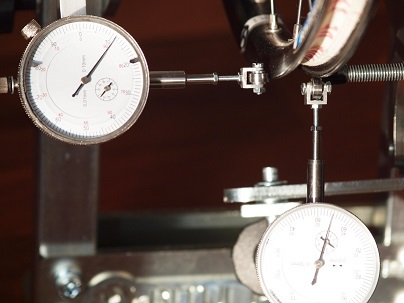

To jest najlepsze zdjęcie jakie w tym momencie mam.

Mam nadmiarowo kilka elementów, jakby ktoś byłby zainteresowany, to moge sprzedać.

Wykonanie nie jest może idealne (trudno np. perfekcyjnie wywiercić otwory bez profesjonalnego sprzętu), ale się sprawdza.

Jak będę miał chwilę to zrobię zdjęcie samych elementów bez zegara.





[Garlock]

OK, dzięki. Ja używam zwykłych czujników z kulką i szukałem czegoś szerszego. Bo kulka wybiera wszelkie nierównosci, najgorzej jest z obręczami ponacinanymi lub "podziobanymi" żeby zwiększyć skuteczność hamulców. A szeroka rolka  "uśredniła" by pomiar w sposób mechaniczny. Te małe łożyska podsunęły mi koncepcję usprawnienia centrownicy.

[Marcin000]

Też próbowałem z kulką, ale oprócz problemów z nierównościami, o których pisałeś, miałem wrażenie, ze kulka skrobie obręcz, stąd pomysł z łożyskiem.

Szeroka rolka sprawdziłaby się szczególnie przy badaniu czy koło jest idelanie okrągłe.

Jakbyś potrzebował jakiś informacji to daj znać.

Powodzenia.



[Jechan]

Jak nazywają się takie czujniki? Możesz podrzucić link?
Jak będziesz miał chwilę to pstryknij pare dokładniejszych fotek

Edytowane 13 Listopada 2014 przez Jechan

[Marcin000]

Ja mam takie 2:

http://allegro.pl/czujnik-zegarowy-na-statyw-0-01-0-10mm-f-vat-tanio-i4762355565.html

http://allegro.pl/czujnik-zegarowy-b-0-01-0-10mm-e-d-k-a-r-f-vat-i4762355959.html



w pierwszym wypada mi szybka :-(



[BikerLight]

Niestety nie znalazłem nigdzie rolek, które mocuje się na końcu czujnika, wiec musiałem je zrobić (aluminiowy profil, kilka śrubek i małe łożysko).



Jaki to profil, jakie śrubki i jakie łożyska? Innymi słowy jak takie rolki zrobić i dokładnie z czego?

[Marcin000]

Jaki to profil, jakie śrubki i jakie łożyska? Innymi słowy jak takie rolki zrobić i dokładnie z czego?

Profil taki:

http://www.leroymerlin.pl/artykuly-metalowe/profile-i-akcesoria/profile-aluminiowe/ceownik-1000x8x8mm-gah-alberts,p153500,l1112.html

Łożysko:

średnica zewnętrzna: 10mm

średnica wewnętrzna: 3mm

szerokość: 4mm

Śrubki:

dla czujnika: M2,5 x 25 + 2 nakrętki

dla łożyska: M3 x 12 + nakrętka i podkładki



Jakbyś chciał gotowe to daj znać.

[BikerLight]

I o takie informacje chodziło. Thx

[vitesse]

tez kiedys nad tym myślałem, i chyba do tego powroce, choc centrownice mam inna
