[Korba] Wigry 2, ocierająca korba o osłonkę na łańcuch

[MichalMMM]

Od kilku dni restauruje Wigry 2 z 78 roku i po złożeniu korby napotkałem pewien problem... Przy kręceniu korbą ociera ona o osłonkę na łańcuch. Wszystkie części, które były w suporcie/korbie są na swoim miejscu. Wydaje mi się, że korba powinna wystawać bardziej w prawo a u mnie wystaje bardziej na lewo. Pomoże ktoś?

[rodszyld69]

Pytanie czy rozkręcałeś suport i czy oś założyłeś poprawnie   Sprawdź jak idzie linia łańcucha jak idzie dobrze to może ramię korby jest krzywe albo wina osłony.

[MichalMMM]

Suport rozkręcałem, dałem też nowe łożyska na wszelki wypadek.

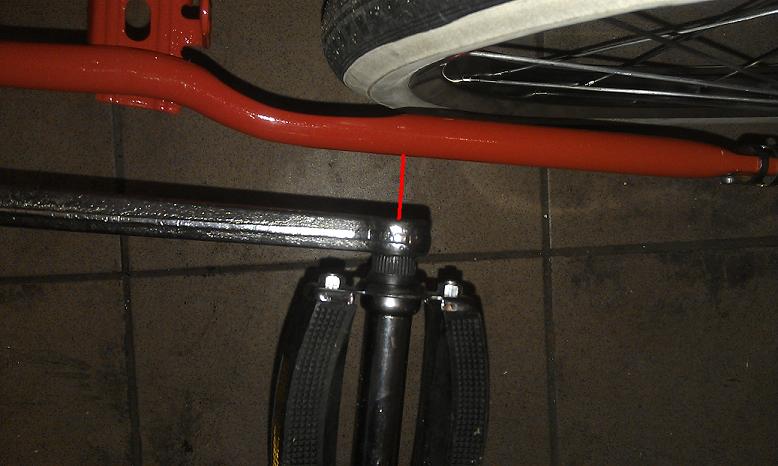

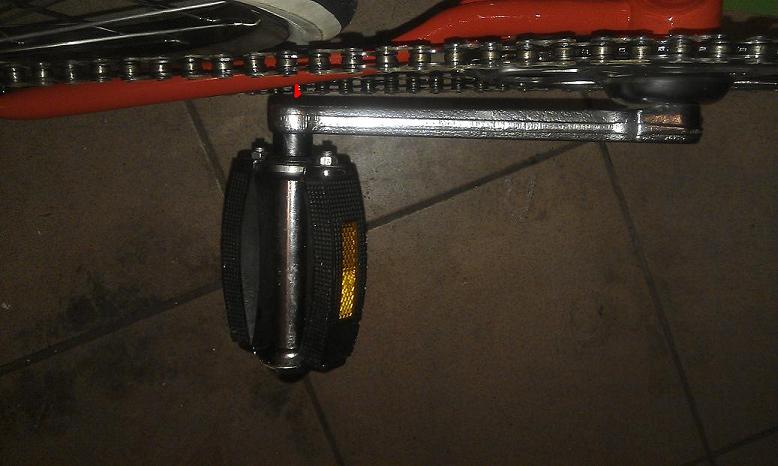

Dodaje zdjęcia jak to teraz wygląda. Brakuje jakieś pół centymetra/centymetr z prawej a z lewej jak widać jest za dużo... no i linia łańcucha wychylona też o jakieś 0,5/1cm



[rodszyld69]

Zobacz czy masz tak złożony suport

[MichalMMM]

Tak, po jednym łożysku na strone włożonym w miskę, identycznie jak na zdjęciu.

[rodszyld69]

Może źle dobiłeś ten suport, jak przedtem było ok to znaczy przy montażu coś źle zrobiłeś. Tu masz opis montażu starej korby zobacz moze coś Ci umkneło

[MichalMMM]

Wszystko zrobione tak jak w poradniku co podesłałeś... teraz tak myślę, że może za mocno skręciłem całośc i jeden wianek scisnąłem a on docisnął prawą strone bliżej ramy a lewa automatycznie wychyliła się z drugiej... No nic, zostaje rozebrać znowu całość i ponownie złożyć.

[MichalMMM]

Prawdopodobnie winna jest krzywa korba, czyli tak jak przypuszczałeś Rodszyld. Na razie osłonkę lekko zmodyfikowałem i pobawiłem się mocowaniami i nie obciera.
Rower prawie na finiszu, można już go oblookać w garażu -> http://www.forumrowerowe.org/garage/vehicle/5692-romet-wigry-2/

[Garlock]

Suport rozkręcałem, dałem też nowe łożyska na wszelki wypadek.

Dodaje zdjęcia jak to teraz wygląda. Brakuje jakieś pół centymetra/centymetr z prawej a z lewej jak widać jest za dużo... no i linia łańcucha wychylona też o jakieś 0,5/1cm







Coś mi wygląda, że odwrotnie włożyłes oś suportu.

Rometowskie suporty wyglądaja tak:

Zwróć uwagę na długosci gwintów. Z jednej strony masz krótki gwint. Dokręcasz konus do oporu i ta strona idzie na stronę przeciwną do napędu. Od strony zebatki idzie dłuższy gwint, nakrecasz na niego konus, potem idzie podkładka z ząbkiem i nakrętka kontrująca. daj zdjęcie suportu od strony przeciwnej od napędu. Nie masz tam czasem nakretki kontrującej (tak cos wyglada na zdjęciach z garażu)

[Puklus]

Z tego co widze, to standardowa korba ze zintegrowaną osią, jeżeli przez montażem było ok, to tylko coś z suportem nie tak może być Jeżeli to inna korba, ewidentnie nie stąd

[Garlock]

A faktycznie, Wigry miał oś zintegrowaną. Czyli to nie jednak nie odwrotnie założona oś.

[rodszyld69]

Coś mi wygląda, że odwrotnie włożyłes oś suportu.

Rometowskie suporty wyglądaja tak:

Zwróć uwagę na długosci gwintów. Z jednej strony masz krótki gwint. Dokręcasz konus do oporu i ta strona idzie na stronę przeciwną do napędu. Od strony zebatki idzie dłuższy gwint, nakrecasz na niego konus, potem idzie podkładka z ząbkiem i nakrętka kontrująca. daj zdjęcie suportu od strony przeciwnej od napędu. Nie masz tam czasem nakretki kontrującej (tak cos wyglada na zdjęciach z garażu)

Te łożyska nie są odwrotnie założone  Kulki powinny chyba iść w stronę misek.

[Puklus]

Tak, na tej fotce "wianki" powinny być zamienione miejscami

[MichalMMM]

Byłem w rowerowym z korbą i przymierzałem do nowej. Rożnica jest spora, prawdopodobnie skrzywiłem podczas szlifowania.

[rodszyld69]

Korby do "składaków' nie są zbyt drogie TA powinna być dobra.

[MichalMMM]

Na razie kompletuje nowy napęd do Meridy, jak trochę kasy zostanie to zamowie. Pomyśleć, ze w "moim" serwisie chcą za samą prawą 30zł. :/

[rodszyld69]

Muszą z czegoś opłacić czynsz, sklepy internetowe mają mniejsze koszty utrzymania.
