[Piasta wielobiegowa]

[Siasia]

Witam,

mam problem z piastą jak w tytule 5 biegową - bez łańcuszków. Zamiast łańcuszków są dwa trzpienie regulowane zapadkami w click boxie, jeden wchodzi w drugi.



Problem polega na tym, że czasami sąsiednie biegi zaczęły same przeskakiwać między sobą beż manewrowania manetką. W związku z tym wymieniłem click-boxa (śrubeczka mocująca click box do piasty była również poluzowana) i wyciągnąłem mechanizm piasty z osłony. Przeczyściłem go powierzchownie i nasmarowałem delikatnie olejem silnikowym. Łożyska również przeczyściłem i nasmarowałem smarem ŁT-43.



Po założeniu wszystkiego z powrotem zauważyłem że:

1. bieg 1 i 5 nie działają - łańcuch kręci się tak jak by spadł z zębatek wydając przy tym dziwny dźwięk

2. pozostałe biegi (2, 3, 4) działają płynnie, ale mają inny moment przełożenia, niż przed rozebraniem (chodzą jakby o bieg niżej niż wcześniej).



Dodam jeszcze, że w tym mechanizmie nie ma żadnej śrubki ani łańcuszka, którymi można by było regulować przerzutki.



Proszę o poradę co robić. Może powinienem rozkręcić cały mechanizm piasty i go dobrze przeczyścić raz jeszcze. Jeśli tak, to czym proponujecie czyścić wszystkie elementy, a następnie czym smarować?

A może przyczyna leży gdzie indziej i powinienem udać się od razu do serwisu?

[MMMAAACCC7]

foto foto foto...

Każda piasta ma regulację naciągu linki, tym bardziej gdy rozmawiamy o 5 biegowej

pewnie masz pentasport lub pentacross, czyli jedna linka odpowiada za biegi 1 i 5, czyli te które nie działają, a druga za 2, 3, 4

[Siasia]

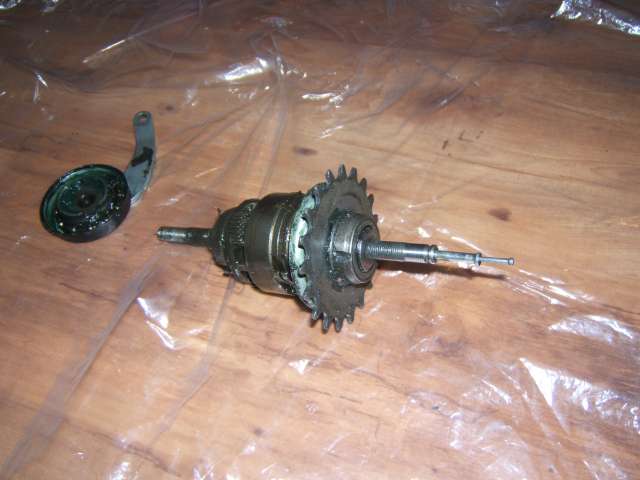

Dorzucam kilka zdjęć.

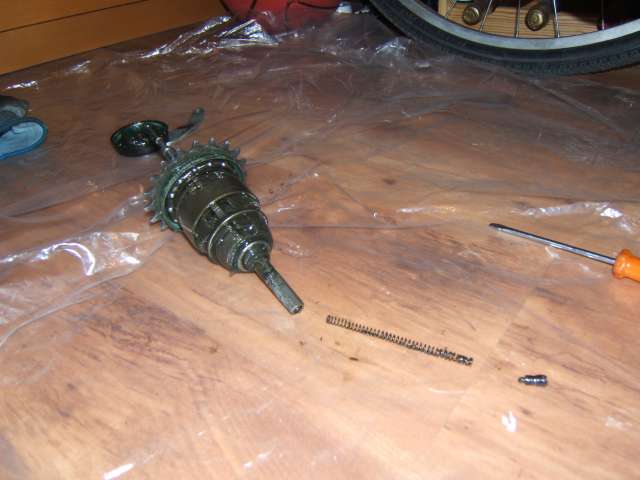

Przy rozkręcaniu zauważyłem, że w ośce po przeciwnej stronie od pręcików zmieniających biegi jest śrubka, którą moża regulować naprężenie sprężynki - sprężynka widoczna na zdjęciu. Może w te sposub da się wyregulować biegi?

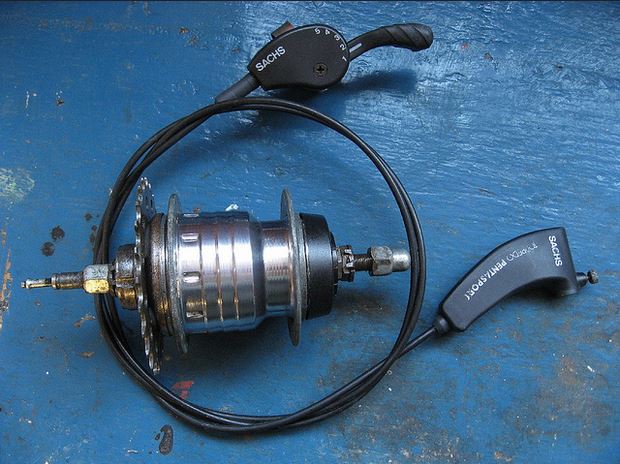

A przerzutka to Sachs Torpedo Pentasport - 5 biegów

[Komuchomor]

Olej silnikowy ma detergenty, nie smaruj tym piasty. Mój S-A ma smarowanie olejowe i leję skrzyniowy. Pentasport chyba nie ma otworu do wstrzykiwania oleju, prawda? Czyli smar, nie olej.



Najlepiej nasmarować mazidłem (smarem konsystencji półpłynnej 00) - nie wiem skąd je wytrzaśniesz, bo najmniejsze opakowanie jakie znalazłem to 17-kilogramowe wiadro, a najczęstsze - ćwierćtonowa beczka.



Możesz też rozmieszać towot, smar wapniowy "morski" albo ten do piast Shimano z olejem skrzyniowym (nie silnikowym!) w takich proporcjach, żeby powstał półpłynny, lepki glut. Nigdy nie patrzyłem na dokładne proporcje smaru i oleju, metoda "na oko" daje radę.



Na łożyska - normalny smar (konsystencja 2 albo 3).



Reszta - jestem w kropce, nie miałem przyjemności z sachsem pentasportem. Może kiedyś uda mi się nadrobić.



Tutaj masz więcej informacji:



http://masakrytyczna.org/forum/viewtopic.php?f=13&t=2531



https://groups.google.com/forum/#!topic/pl.rec.rowery/jWvTmj3ViUs



Auf dojcz: http://www.radforum.de/threads/33958-torpedo-pentasport-einstellung

[Siasia]

Dzięki za informacje odnośnie smarowania!



Z regulacją mam większy problem, bo wszystkie tego rodzaju piasty reguluje się z reguły łańcuszkami, czy to z jednej strony, czy z dwóch. W piaście którą posiadam nie ma ani jednego łańcuszka do regulacji przerzutek i ciężko jest mi znaleźć jakiekolwiek informacje do tego konkretnego rodzaju.

[Komuchomor]

A do czego służy wycelowana w tył śrubka na clickboksie? W ogóle jest to rozbieralne, czy nie?



Wiele pięciobiegowych piast reguluje się w ten sposób, ze wybierasz 4 na manetce, a potem kręcisz czymś tak, by dało się zmienić na 1. Jeśli działają biegi 1 i 4, to reszta też będzie. Nie przekładaj manetki na siłę, bo się połamie.



Zrób dobre zdjęcie napędu od strony napędu, potem pod kątem z tyłu, a potem od strony bez napędu. Zdjęcie manetki i jej łączenia z linką też. Wrzuć na jakiś serwer hostingowy, potem tutaj i będziem kombinowali.



Zaznaczam, że jestem zupełnym nieprofesjonalistą. Nigdy nie miałem takiej piasty ani nie jeździłem rowerem w nią uzbrojonym, znam ją jedynie z teorii jako jeden z najbardziej pancernych modeli w historii.



W to, że istnieje piasta wielobiegowa sterowana ręcznie, która nie ma żadnego mechanizmu regulacji, nie wierzę. Nawet bezstopniowego fallbrooka nuvinci się reguluje.

[Siasia]

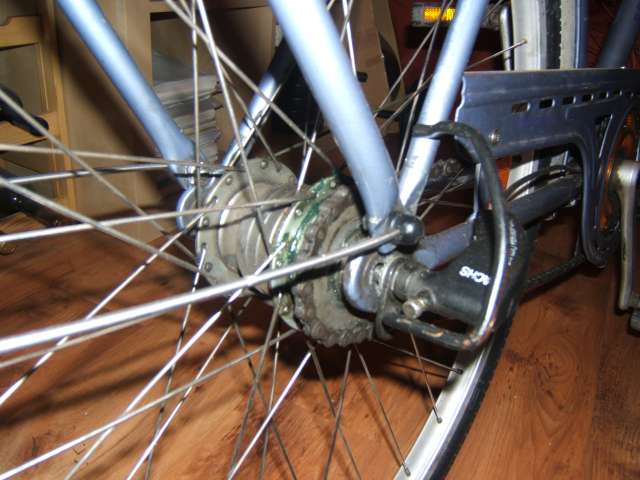

Clickbox jest w pełni rozbieralny, a ta śrubka wycelowana do tyłu służy wyłącznie do mocowania go na ośce. (zdj.)



Na clickboxie i manetce nie ma możliwości regulowania naciągu linki. Ewentualnie wewnątrz clickboxa (co widać na zdjęciu) można przesuwać linkę, która jest przykręcona śrubką. Ale nie wydaje mi się żeby przyczyna leżała w tym, bo przekładki wewnątrz clickboxa przeskakują przy zmianie biegów.



Jedyne co mi przychodzi na myśl, to regulacja naprężenia sprężynki, która znajduje się wewnątrz ośki. Taką regulację można w pewnym zakresie wykonać śrubką, która wchodzi do ośki od strony nienapędowej (zdj.)



Poniżej link do zdjęć:



https://www.dropbox.com/s/hvjz00ecbrjfd2o/Zdj%C4%99cia%20piasty.rar?dl=0









[Komuchomor]

Rzeczywiście tylko ta śrubka wygląda na narzędzie do regulacji. Możliwe też, że wystające od strony napędowej pręciki da się przesuwać palcami (najpierw sprawdź drugą opcję, dopiero potem ruszaj śrubę z lewej). Na biegu 4 mają oba być na tym samym poziomie, jeśli wierzyć internetom.



Jeżeli zdemontowałeś koszyk z planetami (planet carrier, Planetentrager), upewnij się, że planety były sfazowane przed założeniem: wszystkie kropki muszą być wtedy skierowane dokładnie na zewnątrz, a założony koszyk powinien się dawać płynnie obracać. Niesfazowane spowodują niedwracalną anihilację przekładni w kilka sekund (zablokuje się po niecałym jednym obrocie, a siła naciskającej na pedał nogi spowoduje wyłamanie zębów, co objawi się głośnym chrzęstem i praktycznie nie będzie czego zbierać).

Jeśli tego nie ruszałeś, a widoczna na zdjęciach przekładnia nie była przez Ciebie dalej rozbierana, nie przejmuj się powyższymi linijkami.

[Siasia]

Nie demontowałem koszyka z planetami wcześniej.



Z moich dzisiejszych poczynań nici. Ta śrubka do regulacji naprężenia sprężyny w ośce nic nie zmienia. Finalnie po rozkręceniu i ponownej próbie regulacji działają biegi 1,2,3, natomiast  bieg 4 i 5 dziwnie chrobocze. Ponadto wydaje mi się, że bieg 2 i 3 działają z tym samym momentem. Manetka natomiast chodzi sprawnie na pięciu biegach i nie ma oznak jakichś większych oporów.





[Komuchomor]

A jak są ustawione popychacze? Spróbuj je normalnie ręką ustawić w jednym poziomie...

[Siasia]

Straciłem cierpliwość i oddałem do serwisu. Oto diagnoza:



Manetki sprawne natomiast w piaście jest uszkodzony II-gi rząd satelitów a konkretnie element, który sprzęga satelity z korpusem piasty-są wyrobione zęby sprzęgła,naprawa niemożliwa(wyłącznie wymiana piasty)Brak części-piasta z IX 1993

[Komuchomor]

21 lat jazdy... kiedyś to te piasty robili. Mój nexus tyle nie da rady.
