[łożysko suportu] łożysko wychodzi z miski

[zarazek]

Mam rower Mbike Renegade DSX z korbami Truvativ GXP i wkładem suportu typu Hollowtech 2.

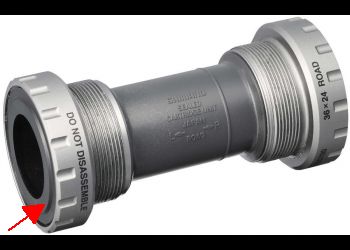

Wkład (oba łożyska i plastikową tulejkę) wymieniałem ostatnio samodzielnie. Po stronie napędowej ma 2 podkładki. Po skręceniu całości i przejechaniu kilkudziesięciu kilometrów z miski łożyska (po stronie napędu) wychodzi wewnętrzna część (na załączonej focie to co wychodzi jest oznaczone strzałką) na ok 2-3 mm.

Wykręcam łożysko, potem za pomocą imadła "wpycham" z powrotem wnętrze łożyska w miskę, ale sytuacja się powtarza po kolejnych przejechanych kilometrach.

Jak przypuszczam, może chodzić o długość osi suporu. Czy powinienem dodać kolejną podkładkę?



Z góry dzięki za sugestie.

[siimon]

Jeżeli mieści się plastikowa tuleja wewnątrz suportu to dodatkowa podkładka nie jest potrzebna.

Czy zaraz po złożeniu całości występuje luz na korbie (prawo/lewo)?

[michuuu]

Wychodzi łożysko czy plastikowa osłonka?

[dzieniol]

To wychodzi Ci czarny plastik czy łożysko z aluminiowego gniazda? Korbę do osi masz przykręconą jak trzeba?

[zarazek]

Ok, doprezycuję: wychodzi plastikowa osłona łożyska.



Najpierw zastosowałem tylko jedną z dwóch podkładek po stronie napędowej, ale wtedy ta osłona wyszła dużo dalej. Po zastosowaniu 2 podkładek, wychodzi mniej - stąd moje podejrzenie, że może kolejna podkładka jest potrzebna.



Korby do osi przykręcone porządnie.

Po skręceniu korb nie ma żadnego luzu na korbach.



P.S. Ostatnio jechałem ok 1h w deszczu, kałużach itp. Kilka dni później po wykręceniu misek z mufy wylało się dużo wody (nie jestem pewien czy z mufy, czy ze środka tej plastikowej tulei łączącej miski. Czy to normalne? Którędy ta woda tam się dostała?

[jasinski21444]

Woda dostała sie chodziażby przez rure podsiodłową

[majql]

Może się nie znam, ale wydaję mi się że korba Truvativ w systemie GXP chyba nie bedzię współgrała z suportem Shimano. Jeśli się mylę to przepraszam :-) .

[zarazek]

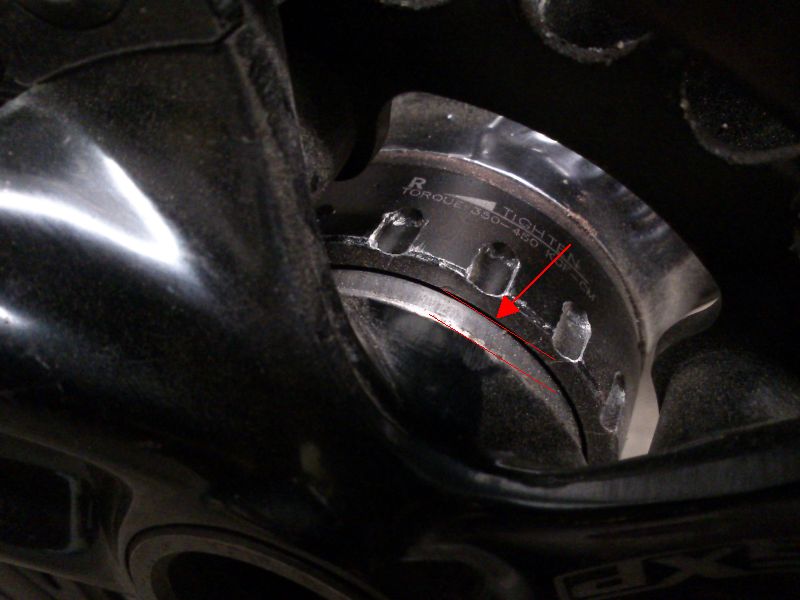

Wyjąłem korbę i przyjrzałem się raz jeszcze uważnie. Wychodzi nie sama osłona, lecz całe łożysko z obudowy - widać to na załączonej focie (między czerwonymi kreskami widać srebrne łożysko, które powinno być w obudowie, a wyszło na 5 mm).

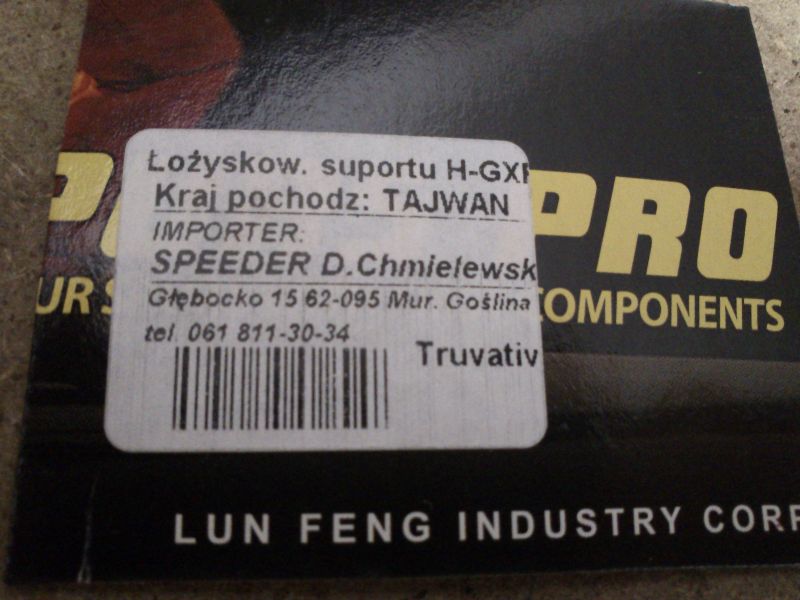

Wkład który kupiłem to H-GXP Truvativ (fota etykietki z pudełka w załączniku). Ten sam co tu:

http://goldenbike.pl/suport-hgxp-p-305.html



Szerokość mufy suportu w mojej ramie to 67 mm.

[M333]

Coś pomyliłeś podczas montażu, albo nie dostałeś wystarczającej liczby podkładek montowanych między miskę a mufę.

Przy poprawnym złożeniu wysunięcie łożyska nie jest możliwe. Powinno być ono blokowane przez kołnierz uszczelniający-redukcyjny i fragment pająka ramienia korby.

[zarazek]

W oryginalnym wkładzie miałem po jednej podkładce pod każdą miską suportu.

Z obecnym wkładem dostałem 3 podkładki - dałem 2 na stronę napędu, 1 naprzeciwną.



Zauważyłem też, że jak po stronie napędu daję 2 podkładki, to łożysko wysuwa się o połowę mniej, niż przy 1 podkładce.



To co określasz "fragmentem pająka ramienia korby" nie dotyka do łożyska. Jest tam 5 mm odstępu, który można zniwelować, dając podkładki pod miskę od strony przeciwnapędowej.





P.S. Zauważyłem, że ktoś jeszcze miał podobny problem 5 lat temu

http://pl.rec.rowery.narkive.com/MqVp35N9/wypadajace-lozysko-w-truvativ-gxp

[zarazek]

Pogrzebałem jeszcze trochę i okazuje się, że w systemie Sram Truvativ GXP występuje odmiana zwana "PressFit GXP", gdzie zastosowana jest falowana podkładka, dzięki której pająk korby dociska osłonę łożyska, nie pozwalając mu wyleźć.



Może u mnie brakuje takiej właśnie podkładki?



Fota podkładki.



PDF z opisem systemu GXP i PressFit GXP.





[adas651]

Falista podkładka przytrzyma plastik i łożysko.

Domyślam sie ze ma ona zastosowanie w ramach z mufami typu press-fit.

w suporcie hollowtech2 łożysko powinno ścisło siedzieć w misce



czy łożysko da sie wyjąć z miski palcami?



mo

W oryginalnym wkładzie miałem po jednej podkładce pod każdą miską suportu. Z obecnym wkładem dostałem 3 podkładki - dałem 2 na stronę napędu, 1 naprzeciwną.



Czy oryginalne miski i podkładki mają takie same wymiary jak te zamienniki?



[zarazek]



Oryginalne miski wyrzuciłem niestety (nie spodziewałem się problemów). Pozostawiłem podkładki, które mają takie same wymiary (grubość).



Nie wiem, czy łożysko da się wyjąć palcami, ale spokojnie można go wepchnąć palcami z powrotem na miejsce.



Mam normalną gwintowaną mufę 68 mm, więc nie jest to system press fit.

[adas651]

daj zdjęcie osi z lewej strony bez lewego ramienia (tam gdzie wkrecasz srubę ściągającą)

[zarazek]

Akurat nie mam roweru pod ręką, ale to jest dokładnie ta oś:

http://www.synkros.pl/data/gfx/pictures/medium/4/4/2644_1.jpg

[adas651]

chodzi mi o jej wysuniecie z suportu przy zastosowaniu 2 podkładek



najlepiej daj zdjęcie z założonym lewym ramieniem ale bez sruby sciagającej



[siimon]

Przecież to nie jest fizycznie możliwe żeby było tak jak mówisz. Gdybyś nie miał luzu po zmontowaniu to niby gdzie miało by wyleźć to łożysko?

Złóż jeszcze raz i sprawdź czy można przesunąć korby z osią.

[zarazek]

Ależ jest to możliwe. Jak założysz samo prawe łożysko na oś, to dotknie ono pająka korby, czyli cała oś swobodnie przez nie przechodzi. System blokuje się po stronie przeciwnapędowej - przez lewe łożysko (mniejsza średnica otworu) przechodzi tylko te 2 centymetry osi,  na które nakłada się lewe ramię korby i skręca.

Korba nie ma żadnych luzów bocznych po skręceniu, a jednak prawe łożysko ma gdzie się wysunąć z miski, bo pająk korby go nie "dociska".



Tak naprawdę wystarczyłoby dołożyć 4-tą podkładkę między miskę a mufę (obecnie są 3), ale odrobinę cieńszą niż 2 mm, wówczas pająk "prawie" dotykałby łożyska i fizycznie nie miałoby gdzie się wysunąć.
