[Rama]Niespotykana rama z carbonu problem z zaciskiem sztycy

[Isonic]

Witam

Zwracam się do was o pomoc posiadam fajną ramę w fajnym stanie nie dawno kupiłem i mam poważny problem ponieważ nie posiadam zacisku sztycy i nie wiem jak ją przymocować.

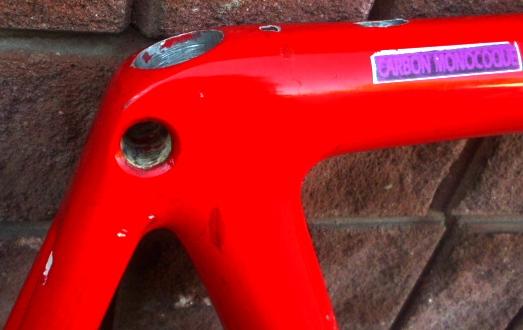

Zdjęcie w załączniku proszę o link do śruby z nakrętką lub jakiś sposób by móc zamontować sztyce

[Maniak]

Coś podobnego obecnie stosuje Scott w modelu Foil.

Kawałek aluminium, pilnik, wiertarka i jedziesz albo zagadaj do tokarza to Ci dorobi.





[Isonic]

Coś podobnego obecnie stosuje Scott w modelu Foil.

Kawałek aluminium, pilnik, wiertarka i jedziesz albo zagadaj do tokarza to Ci dorobi.





Nie za bardzo rozumiem jak to zrobić by mi sztycę trzymało a także na jakiej zasadzie to działa może mi ktoś wytłumaczyć?

[Cox]

te 2 zewnętrzne czerwone elementy podczas dokręcania śrubki przesuwają ten środkowy do tyłu i on dociska i mocuje sztycę, widzisz ma nawet takie wgłębienie na rurke sztycy

[paweloko]

Nie za bardzo rozumiem jak to zrobić by mi sztycę trzymało a także na jakiej zasadzie to działa może mi ktoś wytłumaczyć?

Dwa boczne elementy (te czerwone ) ściskają ten w środku a ten z kolei dociska sztyce unieruchamiając ją. Wszystko wykonane z aluminium, trochę przypomina to klin we wpuszczanym mostku.

[Asce]

W środkowym klinie jest odpowiedni otwór, by ten się przesuwał podczas dokręcania?

[Fenthin]

Musi być.
