Manitou Marvel Comp - Serwis zerowy Chciałbym przedstawić przegląd zerowy amortyzatora Manitou Marvel Comp posiadającego tłumik Absolute+ oraz sprężynę powietrzną TS Air. Przegląd ma na celu sprawdzenie co i ile tak naprawdę dała fabryka. Nieznany jest mi data produkcji amorka ( w nr seryjnym na koronie jest liczba "14" więc podejrzewam, że może to być rocznik 2014) i u mnie też już sporo przeleżał nieużywany z braku czasu, tym bardziej należało sprawdzić to. Przegląd nie obejmował wymiany żadnych części na nowe, zwłaszcza uszczelek olejowych i kurzowych. Trochę teorii: 1. Używałem następujących instrukcji: Manitou Fork Service Manual 2012 https://manitoumtb.com/wp-content/uploads/sites/2/2018/08/2012-Service-Manual-REV2.1.pdf Fork Owner's Manual 2012 https://manitoumtb.com/wp-content/uploads/sites/2/2018/08/2012-Fork-Owners-Manual_ENG.pdf Oil Height Chart 2016/2017 https://manitoumtb.com/wp-content/uploads/sites/2/2018/08/Oil-Height-Diagram_new-REV2.pdf Jako ciekawostkę dodam że moja instrukcja Manitou Fork Service Manual z 2012r którą zapisałem na twardym dysku w momencie zakupu tego amortyzatora nieco różni się od podanej wyżej (zainteresowanym mogę wysłać e-mail -3,3 MB). 2. Oleje i smary: -smar: oficjalnie w instrukcji serwisowej jako smar Manitou sugeruje Slickoleum. Tu parę słów dodam: z tego co przeszukałem internet w poszukiwaniu opinii na temat Slickoleum wynika, że nie utrzymuje się długo pod uszczelkami kurzowymi http://endurotrophy.pl/forum/showthread.php?tid=426&page=3 ale nie najgorszy http://endurotrophy.pl/forum/showthread.php?tid=426&page=4 -olej do goleni dolnych: Manitou sugeruje semi-bath 5w40 synthetic, sprzedając go pod swoja marką. Nie wiem, jaki olej 5w40 Manitou sygnuje swoja marką. Nie mam pojęcia, nie kupowałem go. Niemniej jednak jako olej 5w40 ludzie polecają bardzo Motorexa Semi-Bath, który ma bardzo dobre opinie, obecnie trudno dostępny, albo Motorex Supergliss, prawdopodobnie jego następca (różnica między nimi patrząc na tabelki to już inne cSt @ 40C). Jedyny sensowny zarzut, jaki spotkałem na jego temat, poza ceną, to dość znaczny spadek właściwości w niższych temperaturach- zaczynał zamulać amortyzator, zresztą zależy chyba też od typu amortyzatora ale warto przeczytać: http://endurotrophy.pl/forum/showthread.php?tid=426&page=6 - olej do tłumika: w tym temacie instrukcja Fork Owner's Manual 2012 strona 6 stwierdza: "NOTE: Use SAE 5WT suspension fork oil from high quality manufacturers such as Motorex or Maxima." Na marginesie lepkość Maxima Fork Oil 5WT to 15.90 cSt @ 40C a Motorex 5WT to 22.6 cSt @ 40C Natomiast w Oil Height Chart 2016/2017 napisano: "All forks listed us 5w synthetic Maxima oil, Manitou part number 85-0023." Pozostając przy tłumiku, ze względu na pojawiające się czasami pytania, co będzie jak będzie za dużo lub za mało oleju w tłumiku, warto zacytować jeszcze ten fragment w/w instrukcji: "SETTING THE PROPER OIL LEVEL IN YOUR DAMPED SUSPENSION FORK IS CRITICAL. THE DAMPING IS LOCATED IN THE RIGHT LEG OF YOUR FORK. NOT ENOUGH OIL WILL ALLOW FOAMING AND REDUCE THE PERFORMANCE. TOO MUCH OIL WILL RESTRICT TRAVEL AND MAY CAUSE DAMAGE TO THE SYSTEM AND CREATE AN UNSAFE RIDING CONDITION." Wynika z tego, że za mało oleju w tłumiku może prowadzić do pienienia oleju (w konsekwencji do jego zapowietrzenia o ile się nie mylę, bo instrukcja dotyczy różnych widelców Manitou - przypominam rok 2012) oraz wpływa na osiągi/pracę amortyzatora. W praktyce, co sam sprawdziłem, ciut za mało oleju i amortyzator blokuje się dopiero po minimalnym ugięciu- mniej więcej około 10-5mm, nie było sensu mierzyć dokładnie. Natomiast za dużo oleju ma skutkować ograniczeniem skoku, uszkodzeniem oraz niebezpieczeństwem podczas jazdy. Tego już w praktyce nie sprawdzałem. Tyle oficjalne źródła. Ja zastosowałem testowo następujące środki: smar rsp Slick Kick (bo taki miałem), jako semibath Fuchs Silkolene RSF 15W (w dolne golenie testowo) a jako olej do tłumika Motorex Fork Oil tyle że 2.5WT (bo jestem stosunkowo lekki - ma 15.1 cSt @ 40C- sam jestem ciekaw jak będzie działał choć podejrzewam że następnie dostanie 5WT). Jeśli mam byc szczery ten oryginalny fabryczny, który był w tłumiku, przy próbnych ugięciach był równie twardy jak mój Motorex ale 7.5WT, dlatego z niego zrezygnowałem. 3. Narzędzia. Nie będę ich wymieniał osobno, są podane w opisie. 4. Terminologia- nazewnictwo - jeśli nie jestem pewien poprawnej polskiej nazwy postaram się podać oryginalne angielskie określenie z instrukcji. 5. Na koniec chciałbym umieścić zastrzeżenie, że mój opis przedstawia tylko serwis mojego amortyzatora i nie stanowi ani nie zastępuje instrukcji serwisowej Manitou jako takiej, dlatego jak ktoś/coś wykonana nie tak w swoim amortyzatorze to proszę nie zgłaszać do mnie roszczeń. Tyle teorii. Przegląd zerowy: 1. Ważne! Tłumik Absolute+ oraz tłumik powrotu (Rebound Damper TPC) muszą być w pozycji FULL OPEN 2. Dzisiejszy obiekt ćwiczeń 3. Demontuje czerwone pokrętło od tłumika Absolute+ poprzez odkręcenie śrubki 2mm imbusem Przy okazji warto sprawdzić zakres obrotu ponieważ sprawdzałem dwa Marvele i co dziwne w jednym zakres obrotu jest taki jak dla wersji z blokadą skoku z manetki a drugi posiada już nieco większy zakres- typowy dla regulacji pokrętłem. Oba jednak to wersje OEM i tym tłumacze tą rozbieżność. Zainteresowanych odsyłam do odpowiedniego wątku w forumowym dziale poświęconym Manitou. Pod spodem znajduje się sprężynka oraz element do linki od manetki blokady (wersja z manetką której nie stosuję), które również zdejmuję. 4. Przez zawór schredera pozbywam się ciśnienia z komory powietrznej, użyłem na wszelki wypadek ręcznika papierowego do wyłapania ulatujących drobin. 5. Tłumienie powrotu skręcam na minus (niebieskie pokrętło na dole goleni) (jak wspomniałem wersja OEM- stąd brak grafiki żółwik/króliczek która w wersji BOX występuje) a następnie odkręcam śrubkę wkręconą w niebieskie pokrętło - imbus 2mm. Przy okazji producent zaleca przy skręcaniu użyć niebieskiego Loctite z powodu utraty śrubki a co za tym idzie samego pokrętła- drgania podczas jazdy widać robią swoje- zainteresowanych odsyłam do instrukcji serwisowej Manitou Machete, Mattoc itd) W drugiej goleni odkręcam kluczem płasko-oczkowym 12mm śrubę ("compreson rod bolt") wkręconą w pręt kompresji "compresion rod screw" (chyba tak należałoby to przetłumaczyć). 6. Wracam do pierwszej goleni -w otwór po wyjętym niebieskim pokrętle regulacji tłumienia odbicia wsuwam klucz imbusowy 8mm i kręcę nim ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA do momentu, kiedy będzie można wepchnąć rebound damper do środka goleni. Uwaga może już kapać semibath stąd lepiej trzymać golenie lekko uniesione w górę. 7. Widok po spuszczeniu powietrza i częściowym wysunięciu. 8. Wysuwam golenie górne z dolnych i wylewam fabryczny olej semibath do dedykowanego naczynia. 5. Na koniec - zastrzegam sobie że mój opis przedstawia tylko serwis mojego amortyzatora i nie stanowi instrukcji serwisowej jako takiej, dlatego jak ktoś coś spieprzywszy w swoim amorku nie miał pretensji do mnie Tyle teori Nie mam pojęcia co to za olej ale jest do wymiany. Na gumowym elemencie pośrodku powyższego zdjęcia znajduje się olej zmieszany ze smarem który widocznie zsunął się z wyżej położonej sprężyny. Golenie górne- anoda ok. 9. Sprawdzamy wnętrze dolnych goleni- ślizgi, smar na uszczelkach kurzowych, ogólny wygląd itd.

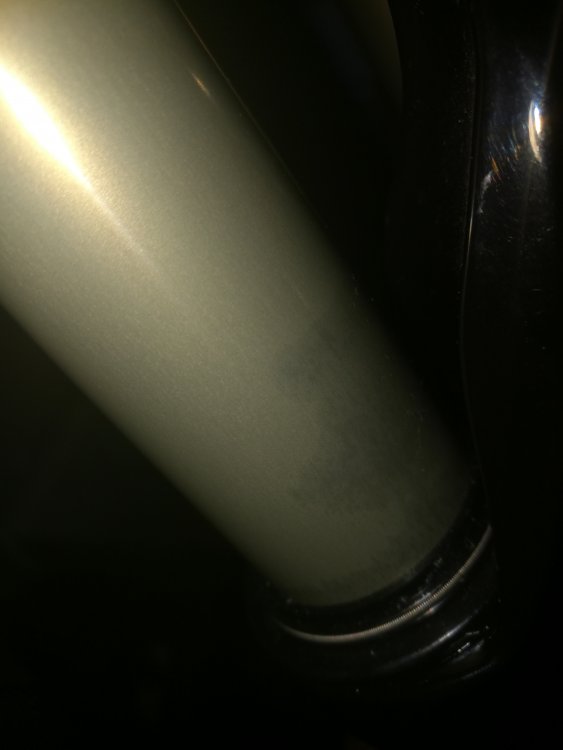

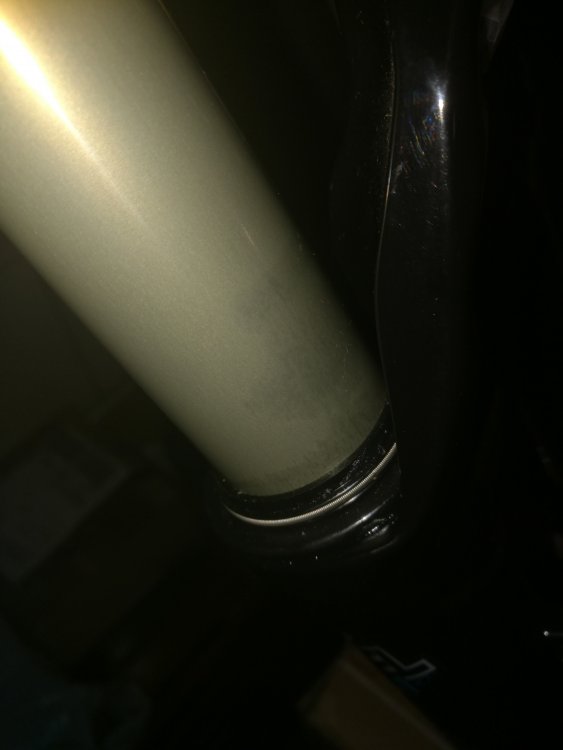

Cześć Mam pytanie , może ktoś zetknął się z czymś takim, otóż na górnych goleniach Manitou Marvel Comp 27.5 zauważyłem w paru miejscach i to zarówno przy uszczelkach kurzowych jak i przy koronie, takie przebarwienia w związku z tym mam pytanie co to jest i czy reklamować ten wideł, kupiony jako nowy, szkoda mi trochę czasu na reklamację i wysyłki jeśli to nic groźnego to wole go sobie zostawić i protestować a nie tracić czas na poczcie. Pozdrower

Na forum powtarzają się ciągle pytania o olej do serwisowania MANITOU MANITOUOlej do tłumika 7,5Wt 35,9 cSt@40ºC Olej smarujący Każdy 15-20W zwróćcie uwagę na lepkość czyli wartość cSt bo pewnie zdecydowana większość w tym i ja nie sprawdzała tego PODAJE LINK DO KOMPEDIUM WIDZY NA TEN TEMAT http://www.[reklama-bez-zgody].pl/amortyzacja/oleje-do-amortyzatorow/ JAK MIESZAĆ OLEJE http://www.[reklama-bez-zgody].pl/amortyzacja/mieszanie-olejow/

Jak w temacie zakupiłem nowy amortyzator manitou marvel comp 100, powietrzny - sprężyna ts air, amortyzator wykorzystuje tyko 80 mm skoku, czy ten model tak ma, czy np. problemem może być za duża ilość oleju w komorze tłumika abs+ ( amortyzator nie rozbierany przebieg około 1000 km - zalany fabrycznie) ? Za wszystkie sugestie będę wdzięczny .

Witam! Mam świetną okazję zakupić amortyzator Manitou Marvel PRO. Miał by być on używany do lekkiego All-Mountain (początkujący) i jazdy po lesie. Czy ten amortyzator do tego się nada? W opisie producenta czytamy "Mocny i sztywny bocznie widelec, który zależnie od skoku, może być używany do agresywnego XC, maratonów czy komfortowego All-Mountain.". Tylko co oznacza to komfortowe All-Mountain?
